9.2 Файлы – скрипты

Современные полевые системы, такие, как I/O System One и Two могут контролироваться так называемыми файлами – скриптами. Файлы – скрипты определяют, как заплатка ПП передвигается по всей 3D программе при продвижении последовательности ПВ. Для очень маленьких 3D съемок, где вся 3D программа расстелена и является «активной» до отстрела первого ПВ, последовательность ПВ не существенна. Однако при бóльших 3D съемках продвижение ПВ является наиболее важным пунктом. Время - решающий фактор, и, следовательно, «перезахват» ПП или ПВ должен быть сведен к минимуму. При бóльших 3D съемках количество доступных каналов (геофоны, кабели, боксы) обычно равно двойному количеству каналов, активных в заплатке. Это позволяет партии работать более эффективно и легче передвигать заплатку.

Очевидно, что компьютерные программы, используемые для проектирования 3D, могут генерировать такие файлы. Они могут затем загружаться в полевую станцию до начала работ. Ошибки легко предотвратить. Оператор в станции может ограничивать способность менять скрипты. Никто не должен даже предполагать, что оператор «знает», как проектировщик ожидает собрать данные по 3D съемке, что касается последовательности ПВ.

Мы рекомендуем, чтобы вы заранее протестировали ваши файлы - скрипты вместе с подрядчиком. В файле существует достаточное количество отличительных черт для ошибок, которые могут повлечь серьезные задержки – и эти потенциальные проблемы должны быть устранены до начала работы партии! Собрание начальника партии и проектировщика до того, как партия выедет в поле, может определить пути для оптимизации полевых работ и сохранения стоимостей.

Типичный файл – скрипт приведен в Таблице 9.2. Файлы – скрипты определяются по серийному номеру (или номеру ПВ), а затем устанавливается шаблон. Файлы – скрипты не должны нумероваться последовательно.

Имеются также и другие файлы – скрипты, например, для систем сбора I/O, ARAM и OPSEIS.

Файлы SPS (Поддерживающий обрабатывающий формат Shell). Для использования в поле недавно компания Shell International приняла формат, приемлемый для SEG. Основная идея состоит в том, что файлы SPS должны содержать все, что необходимо знать о 3D.

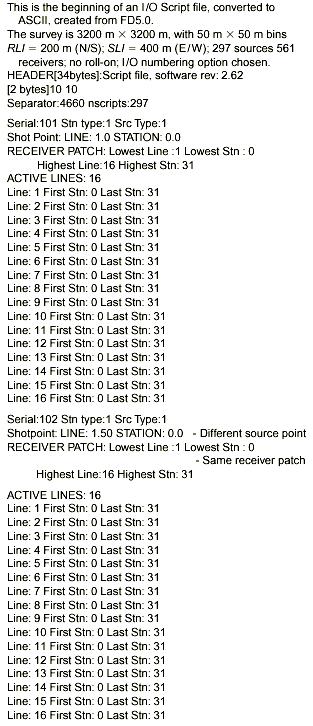

Таблица 9.2 Пример файла – скрипта

Это начало файла – скрипта I/O, конвертированного в ASCII, созданного из FD5.0.

Площадь съемки – 3200 х 3200 м, бин – 50 х 50 м

ИЛПП = 200м (СЮ), ИЛПВ = 400м (ВЗ); 297 ПВ, 561 ПП, нет (……); выбрана опция нумерации I/O.

Заголовок [34 байта]: файл – скрипт,

№ ПО: 2.62 [2 байта] 10 10

Разделитель: 4660 nscripts: 297

Серийный: 101, тип пункта: 1 тип источника: 1

ПВ: ЛИНИЯ: 1.0 ПУНКТ: 0.0

ЗАПЛАТКА ПП: Самая нижняя линия: 1,

самый нижний пункт: 0

Наивысшая линия: 16,наивысший пункт: 31

Активные линии: 16

----------------------------------------------------------------

Серийный: 102, тип пункта: 1 тип источника: 1

Сейсмический обработчик тогда будет вооружен всей информацией, требуемой для обработки данных.

Файлы SPS содержат 4 группы файлов:

H Файл заголовка - содержит регистрируемую информацию, и т.д.

S Файл ПВ - эквивалент SEG-P1 для положений ПВ

R Файл ПП - существенно идентичный формату SEG-P1 для положений ПП

X Файл отношений - перекрестная ссылка м/у ПВ и ПП

SEG недавно принял формат SPS как новый стандарт. Ожидается, что его использование станет широко распространенным. Заметьте, что оборудование Sercel 388 может напрямую читать эти файлы SPS (файл – скрипт), чтобы определять положения приемников для каждого ПВ.

Таблица 9.3 суммирует файл – скрипт SPS.

Это типичные файлы SPS. На следующих страницах приведены 4 таких файла. Это первый фал – файл заголовка.

Таблица 9.3 Пример файла – скрипта SPS

H файл Заголовка

Н00	Формат SPS, версия №	SPS00, 07.02.95
Н01	Описание площади съемки	Ngal,, N/A3, N/A
Н02	Дата съемки	07.02.95, 07.02.95
Н021	Дата выхода post-plot (?)	N/A
Н022	Определитель ленты/диска	N/A
Н03	Заказчик	N/A
Н04	Геофизический подрядчик	N/A
Н05	Топографический подрядчик	N/A
Н06	Подрядчик по последующей обработке	N/A
Н07	Система (ы) полевых компьютеров	GMG/SIS, MESA, вер. 1.2
Н08	Местоположение координат	N/A
Н09	Вынос от положения координат	N/A
Н10	Время (по Гринвичу)	N/A
Н12	Геодезическая линия приведения, - сфероид	N/A
Н14	Параметры геодезической линии приведения	N/A
Н17	Описание вертикальной линии приведения	N/A
Н18	Тип проекции	N/A
Н19	Зона проекции	N/A, N/A
Н20	Описание единиц сетки	Американский фут
Н201	Отношение к метру	0,30480061
Н220	Долгота центрального меридиана	N/A
Н231	Начальная сетка	N/A
Н232	Координаты сетки в начале	N/A
Н241	Коэффициент масштаба	N/A
Н242	Широта, долгота – коэффициент масштаба	N/A
Н30	Код и описание проекта	N/A
Н31	Формат номера линии	N/A
Н400	Тип, модель, полярность	N/A
Н401	Название партии, комментарии	1, N/A
Н402	Шаг дискретизации, длина записи	1,0.000000, N/A
Н403	Количество каналов	1, 320
Н404	Тип, формат, плотность ленты	1, N/A, N/A, N/A
Н405	Эляйсинговый фильтр, Гц, Дб точка, наклон	1, N/A, N/A, N/A
Н406	Notch фильтр, Гц –3Dб, точки	1, N/A
Н407	Низкочастотный фильтр, Гц, Дц точка, наклон	1, N/A
Н408	Задержка времени FTB-SOD app Да/Нет	1, N/A
Н409	Многокомпонентная запись	1, N/A
Н410	Вспомогательный канал 1 содержания	1, N/A
Н411	Вспомогательный канал 2 содержания	1, N/A
Н412	Вспомогательный канал 3 содержания	1, N/A
Н413	Вспомогательный канал 4 содержания	1, N/A
Н600	Тип, модель, полярность	G1, N/A, N/A, N/A
Н601	Коэффициент затухания, собственная частота	G1, N/A, N/A
Н602	Кол-во единиц, длина (х), ширина (у)	G1, N/A, N/A, N/A
Н603	Расстояние между единицами х, у	G1, N/A, N/A
Н700	Тип, модель, полярность	E1, N/A, N/A, N/A
Н701	Размер, вертикальная суммарная (?) кратность	E1, N/A
Н702	Кол-во единиц, длина (х), ширина (у)	E1, N/A, N/A
Н703	Расстояние между единицами х, у	E1, N/A, N/A
Н711	Номинальная глубина скважины, длина заряда	E1, N/A, N/A
Н712	Номинальная (?) почва, метод бурения	E1, N/A, N/A
Н713	Мощность ЗМС	E1, N/A
Н990	Файлы R, S, X (контроль качества)	07.02.95, N/A, N/A
Н991	Окончательное / prov положение координат	N/A, 07.02.95, N/A, N/A

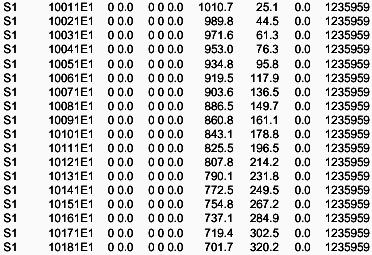

S файл ПВ

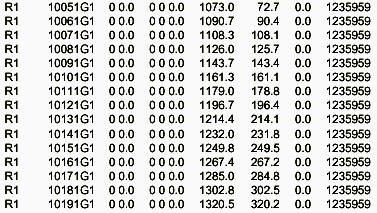

R файл ПП
