8.2 Расстановки геофонов

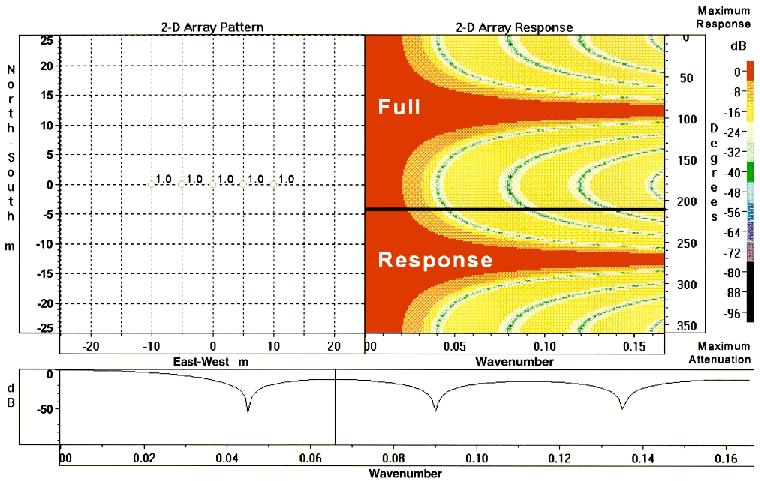

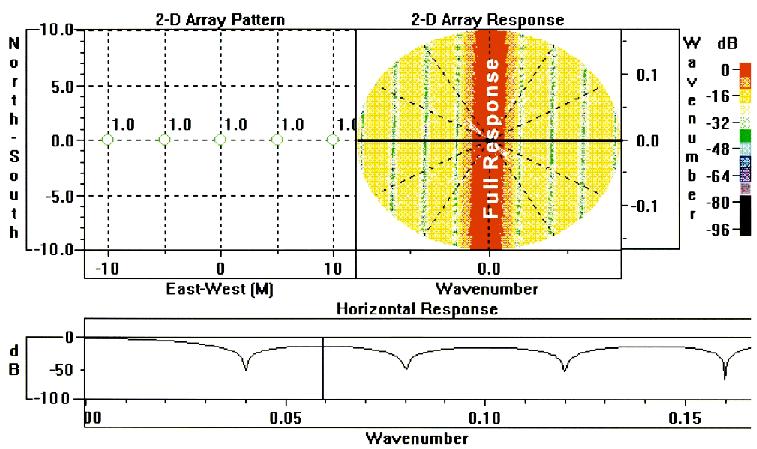

Рис. 8.1 иллюстрирует ситуацию с откликом 5-геофонной расстановки (продольно, ВЗ) на энергию, пришедшую по различным направлениям. Заметьте слабое затухание синфазной энергии при 90° и 270° (СЮ) и хорошее затухание при 0° и 180° (ВЗ).
Рисунки 8.1, 8.2 и 8.3 показывают отклик 2D расстановки с азимутом расположения геофонов 0 градусов, т.е. с востока на запад. Верхние рисунки (а) показывают отклик расстановки в виде линейного рисунка, в то время как нижние рисунки (b) дают радиальное представление.
8.3 Расстановка источников

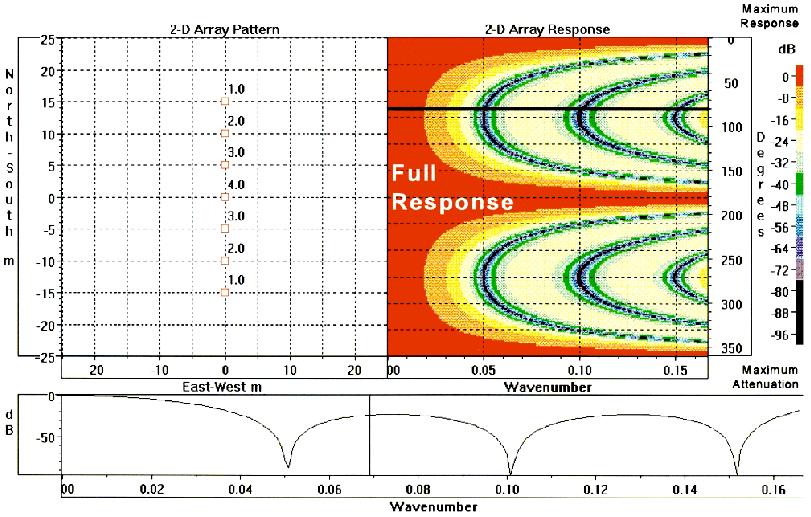

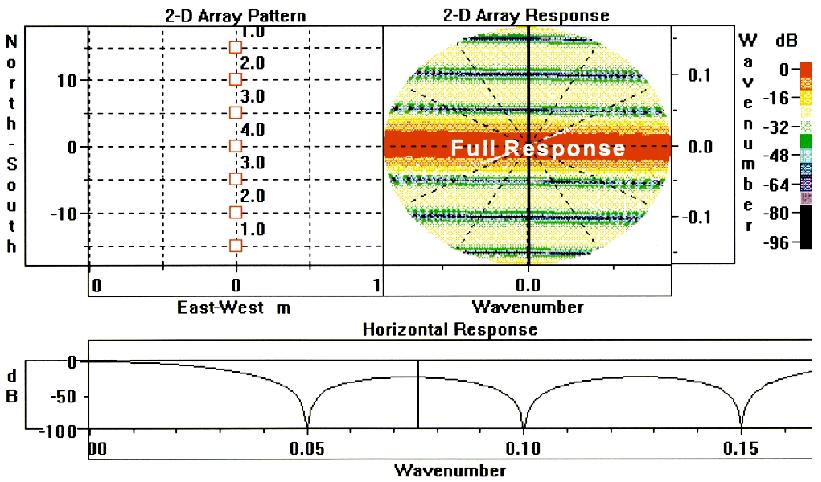

Рис. 8.2 показывает отклик симитированного переезда в направлении север – юг. Заметьте хорошее затухание на 90° и 270° (СЮ), и плохое затухание или полный отклик на 0° и 180° (ВЗ).
Типичные образцы – 4 вибратора с 5 м между плитами (длина – 15 м), переезжающие каждый раз на 5 м. В примере (Рис. 8.2) расстояние между плитами – 5 м, переезд – 5 м, всего 4 свипа. Общая полезная длина расстановки равна 20 м. (Конволюция четырех 20-метровых расстановок).
8.4 Отклик комбинированной расстановки

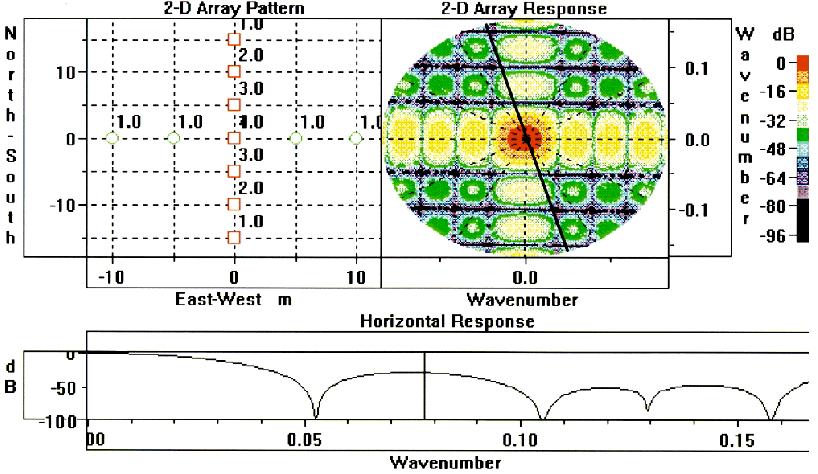

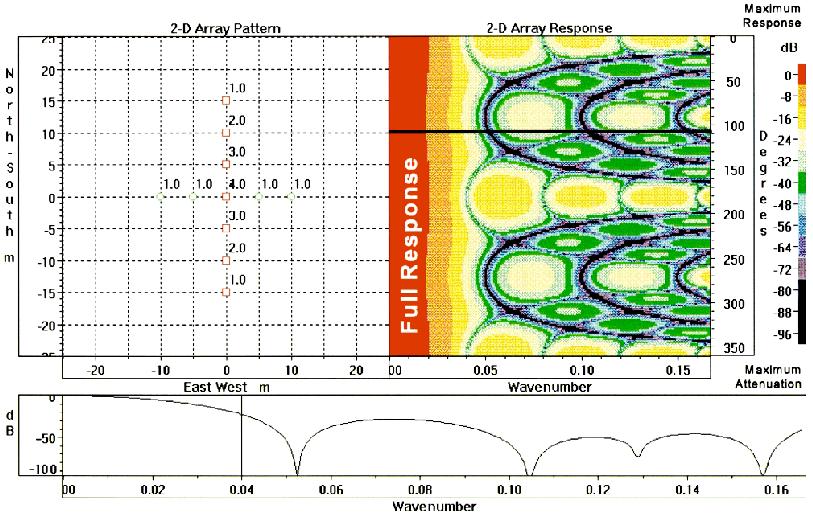

Рис. 8.3 показывает отклик комбинированной расстановки совмещенных двух расстановок. Важно заметить, что это теоретический отклик в идеальной ситуации с расстановками сейсмоприемников и расстановкой источников, расположенных прямоугольно. Эта конкретная расстановка, кажется, предоставляет хорошее затухание шумов во всех направлениях.
Каждый метод расстилки будет иметь свою особенную геометрию регистрации. Соответственно, расстановки будут расстилаться по-разному. Теоретический отклик должен оцениваться до работы с особенным проектированием.
8.5 Расстановки суммы
Расстановки суммы широко обсуждались Анстеем (1986а, 1986б, 1986с, 1987 и 1989). 2D подход к расстановке суммы может рассматриваться как предлагающий четную, последовательную, равномерную последовательность геофонов поперек накоплений ОСТ. В наземных работах применяется центральная расстановка:
Длина группы равна интервалу м/у групп
Интервал между источниками равен интервалу между групп
ПВ расположены между группами
Рис. 8.1a
Рис. 8.1b
Рис. 8.2а
Рис. 8.2b
Эти расстановки суммы зависят от выносов трасс от всех соответствующих ПВ. Если мы предположим изотропный шум (также во всех направлениях), расстановка 3D суммы становится 2D расстановкой, сформированной различными трассами выноса. Таким образом, отклик от каждого азимута – один и тот же.
Т.к. 3D ОСТ бины всегда содержат трассы различных выносов, влияния расстановки суммы отличается в каждом ОСТ бине и часто незначительны, из-за неравномерного смешения выносов на каждой ОСТ. Другое отношение шумов в различных бинах приводит прямо к так называемым отпечаткам геометрии. Полезные расстановки источников и приемников могут значительно снизить регистрируемый шум по каждой трассе, и, следовательно, снизить отпечаток геометрии.
8.6 Методика недоступного сбора данных
Онкиехонг и Аскин (1988) передвинули подход к расстановке суммы на один шаг далее. Они предлагают расстановки равной длины для шаблонов источников и приемников. Для симметричной выборки (представленной Вермеером, 1990) количество элементов в каждой расстановке, в независимости – источников или приемников, должно быть одинаковым. Они заключают, что любое отклонение от гомогенности в фундаментальной выборке оператора – совершенно пагубно. В работах, опубликованных в Geophysics, в 1988 году, Вермеер расширил симметричную выборку 2D до 3D.
Рис. 8.3а
Рис. 8.3b
