6.2.3 Тестирование

Тесты на идентичность («sims») выполняются, по крайней мере, дважды в день для подтверждения удовлетворительной работы виброустановок. Самые тщательные проверки работы – это тесты по проводам (включая физическое соединение кабелем станции и виброустановки).

Тестирование виброустановок обычно требует значительного количества времени в поле для регистрации различных типов параметров источника: напр. изменения диапазона свипа, время покоя, длина переезда, количество свипов, длина свипа и количество виброустановок. Если неизвестны параметры сбора данных, рекомендуется провести ряд тестов, аналогичных приведенным в табл. 6.2. Стандартный свип может быть таким, как указано в тесте № 2. Тесты могут варьироваться в значительной степени от местности к местности. Формула S/N на стр. 6.11 может быть использована для образования последовательности тестов, т.е., чтобы параметры изменялись в достаточной степени для демонстрации изменений S/N таким образом, чтобы это легко можно было увидеть. Важно при тестировании виброустановок иметь в наличии полевую систему обработки, которая позволила бы геофизику принимать решения на месте относительно дальнейшего тестирования, которое может оказаться необходимым помимо первоначального ряда тестов. Полосовые фильтры деконволюрованных записей ПВ дают хорошие указания на необходимый диапазон свипов. Человек ответственный за полевую обработку, должен иметь возможность связываться с регистрирующей системой партии. Наиболее основные вопросы на этой стадии замены носителей информации: одного ли типа магнитофоны. Сколько займет времени передача данных и приемлемо ли такое время. Также необходимо сохранять результаты тестов для того, чтобы снизить количество тестов, необходимых в течение будущих программ на данной территории. Необходимо сделать графики отношения Фазы, Силы и Частоты ко времени для всех вибраторов до и после тестирования!

Файл №	Тест №	Кол-во вибраторов	Частота свипа, Гц	Кол-во свипов	Длина свипа, сек	Dwell, дБ/окт	Длина группы, м	Переезд, м	Общая длина группы, м
Тест на частоту свипа
	1	4	10-80	8	12	3	30	30	60
	2	4	10-90	8	12	3	30	30	60
	3	4	10-100	8	12	3	30	30	60
	4	4	10-110	8	12	3	30	30	60
	5	4	10-120	8	12	3	30	30	60
Тест на задержку
	6	4	10-90	8	12	Нет	30	30	60
	7	4	10-90	8	12	6	30	30	60
Тест на длину переезда
	8	4	10-90	8	12	3	30	10	40
	9	4	10-90	8	12	3	30	20	50
	10	4	10-90	8	12	3	30	30	60
Тест на количество свипов
	11	4	10-90	4	12	3	30	30	60
	12	4	10-90	10	12	3	30	30	60
	13	4	10-90	12	12	3	30	30	60
	14	4	10-90	16	12	3	30	30	60
Тест на длину свипа
	15	4	10-90	8	8	3	30	30	60
	16	4	10-90	8	16	3	30	30	60
Тест на количество вибраторов
	17	1	10-90	8	12	3	0	0	0
	18	2	10-90	8	12	3	10	0	10
	19	3	10-90	8	12	3	20	0	20
	20	4	10-90	8	12	3	30	0	30
Параметры производства (выполнения):

Вибраторы могут генерировать свипы разнообразными способами. Нисходящие свипы, которые были в моде в 70-х годах, заменили восходящие. Они начинаются на низкой частоте около 10Гц и разворачиваются до 80, 100, 120 Гц и более. Свипы могут быть линейными, что означает одинаковое количество времени, затрачиваемое на возбуждение посредством диапазонов частот. Задержка может быть внесена в систему, что позволит увеличить центральные частоты (рис. 6.5). Такая задержка создает нелинейные свипы. Некоторая задержка очень полезна при увеличении диапазона высоких частот окончательно суммированного сейсморазреза. Слишком большая задержка может образовать разрезы с помехами, Нормальный диапазон - между 3 и 6 дБ/окт. Тщательное тестирование и проектирование задержки гарантирует оптимальный коэффициент отношения S/N (У. Притчет, 1994).

Выбор между линейными или нелинейными свипами обычно не влияет на стоимость (и следовательно, не оказывает влияния на процесс проектирования), пока время контакта плиты с грунтом остается неизменным.

Могут использоваться комбисвипы для увеличения определенных частот после задержки очень выборочным способом. Несколько диапазонов свипов выбираются в очень узких частотных пределах и суммируются позже.

Для виброустановок коэффициент свипа (sweep rate) устанавливается приведенным ниже способом. Этот коэффициент свипа должен быть установлен на станции, а также на виброустановках (наиболее распространенная электроника на виброустановках – Pelton System Advance I & II):

Коэффициент свипа = (наибольшая частота – наименьшая частота) / длина свипа

Графики отношения фазы, силы и частоты ко времени (рис. 6.6) помогут оценить должную работу всех виброустановок. На каждом таком графике показана работа четырех виброустановок. Три линии сплошные, что означает идентичность такой работы. Слабая работа виброустановки указана пунктирной линией

График отношения фазы ко времени должен указывать в основном постоянную фазу после 1-2 секунд. Неприемлемо любое значительное отклонение (т.е. > 5 градусов), т.е. одна виброустановка имеет некоторое линейное изменение фазы по отношению ко времени (пунктирная линия).

Виброустановки должны работать на уровне 70-85% от максимального усилия. Каждая виброустановка будет работать более последовательно в случае работы на таком уровне, чем на большем (т.е. ближе к максимальному). Также работа с более высоким усилием приведет к появлению различий между виброустановками, что скажется на качестве данных. С другой стороны, усилие любой виброустановки не должно падать ниже 90% рабочего усилия при свипе (в течение возбуждения) (напр. пунктирная линия).

И последнее, график отношения частоты ко времени показывает нелинейный свип, т.е. три виброустановки имеют достаточно схожие свипы, тогда как одна виброустановка создает свип с большей задержкой.

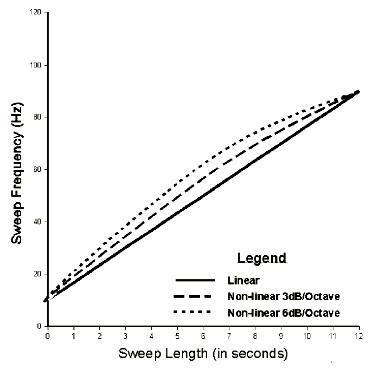

Рис. 6.5 Свипы – линейные и нелинейные

Сигнал от источника – виброустановки может быть записан двумя способами. Обычно на практике записи коррелируются с сигналом виброустановки до того, как они будут записаны на ленту (напр. 3 секунды). Запись некоррелированных данных увеличивает значительно потребность в лентах – в нашем примере в 5 раз (длина свипа 12 секунд плюс время прослушивания – 3 секунды, т.е. 15 секунд).
