Глава 6 источники
Выбор источника зависит от многих факторов. С помощью тестирования геофизику удастся сделать лучший выбор, зависящий от текущего состояния почвы и погодных условий. Получив некачественные данные тестирования, возможно, вы захотите просмотреть последние данные, полученные на участке.
6.1 Динамит
Взрывные источники создают симметричные волновые поля, образованные продольными волнами. Выбор источника зависит в основном от близповерхностного состояния. Если бурение быстрое и эффективное, то, возможно, единичных скважин ПВ, заполненных динамитом, будет достаточно. Состояние почвы может повлиять на использование динамита в качестве источника. Для работ, проводимых с помощью вертолетов в горных районах, необходимы работы с динамитом. Стоимость и наличие динамита и виброустановок обычно сопоставимы. Однако, в случае необходимости группы скважин, или если глубина взрывной скважины превышает 10-15 м, стоимость взрывного метода может значительно превысить стоимость виброустановок.
Если не могут использоваться динамит или виброустановки, имеется большое количество разнообразных других источников (напр. воздушная пушка, падающий груз, p-shooter). Необычные поверхностные условия или геофизические требования будут движущей силой при выборе нестандартных источников.
6.1.1 Программа работ
При использовании взрывного источника программа работ зависит от следующих параметров:
Размер заряда
Глубина закладки заряда
Число скважин в месте расположения источника
Выбор размера заряда зависит большей частью от глубины до интересующего горизонта (проектного горизонта). “Самый лучший” размер заряда тот, который дает максимальный коэффициент отношения S/N на проектной глубине. При больших проектных глубинах обычно требуются заряды больших размеров. Однако, не следует выбирать заряды таких размеров, при которых скважины будут делать выброс (когда большая часть энергии выплескивается наружу из скважины в виде выбрасываемой грязи). В основном, заряды больших размеров вызывают большую поверхностную волну и загрязнение записи звуковой волной (рис. 6.1). Альтернативно, заряды меньших размеров означают содержание более высоких частот, но меньшее количество энергии, идущей в землю.

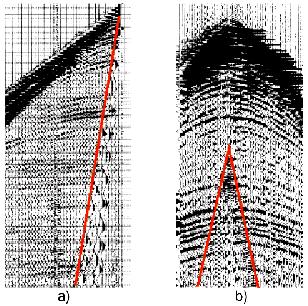

Рис. 6.1.1. Поверхностная волна и воздушный поток (с экрана компьютера).

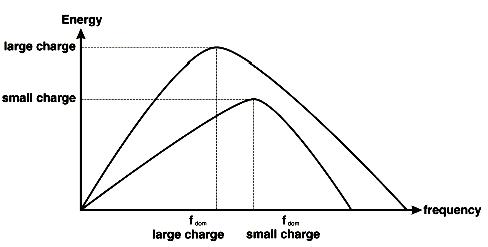

Рис. 6.1.2. Сравнение маленького и большого заряда
Глубина закладки заряда зависит от глубины выветренного слоя и уровня интереференции помех, обнаруживаемых при тестировании. Чем на меньшей глубине находится заряд (напр. 6 м или 20 футов), тем сильнее поверхностная волна и воздушный поток. С другой стороны, экономически нецелесообразно закладывать заряд на большую глубину, чем 18 м (60 футов). Если трудно (и дорого) производить бурение, можно ограничить глубину скважины до 2 м (6 футов) (или меньше, если на поверхности находится базальт (базальтовые породы).
Количество скважин на пункт возбуждения будет зависеть от глубины скважины, на которую можно пробурить с точки зрения экономичности, и величины видимого шума на записи одной скважины. Могут потребоваться модели со значительным количеством скважин для того, чтобы достаточное количество энергии ушло под землю (в частности, в случае с неглубокими скважинами из-за трудностей с бурением) или для выполнения целей по снижению уровня помех (расстановка источников). При работах 3D группа источников (расстановка источников) часто располагается в том же направлении, что и линии возбуждения для лучшего снижения уровня помех, так как группы приемников в основном размещаются вдоль линии по направлению линий приема (см. Главу 9 – Группы).
