5.10 Шестиугольный метод проектирования

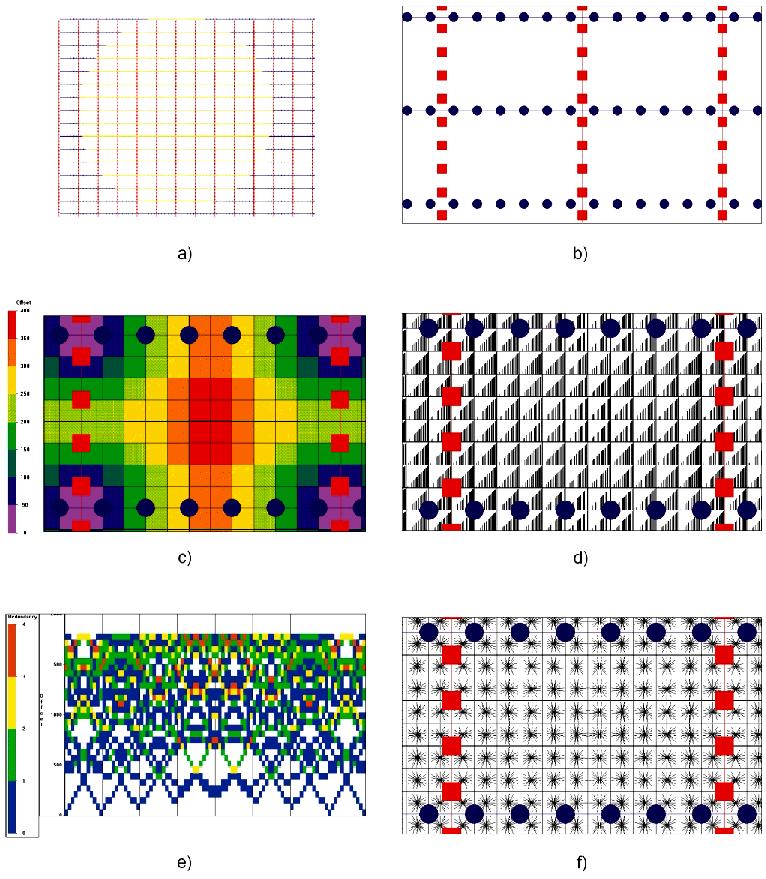

Отстрел в виде шестиугольника включает в себя шестиугольное расположение линий приема (шестиугольная модель с приемниками располагается как площадная схема). ПВ должны быть также расположены на такой же решетке – либо шестиугольной, либо прямой линии (Рис. 5.10.). В таком случае, средние точки попадают в перекрывающую шестиугольную модель и могут быть бинированы гексагонально. Этот метод обеспечивает плотно упакованную модель при одновременной минимизации среднего расстояния от центра бина, на котором находятся средние точки. Этому методу отработки в настоящее время уделяется много внимания (1998) и он имеет преимущества относительно требований дискретизации. Согласно некоторым документам, увеличение расстояния между линиями ПП и ПВ в 13% приведет к тому же значению разрешения приповерхностной выборки.

Рис. 5.10.

5.11 Радиальный метод проектирования

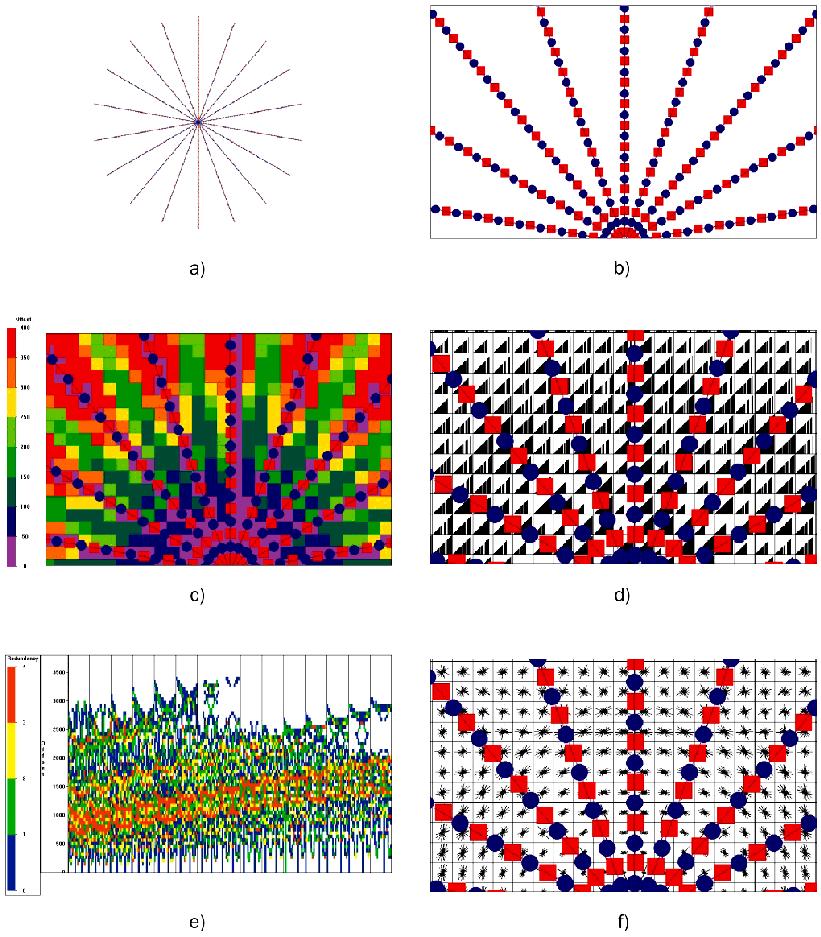

Радиальный метод проектирования включает в себя расстилку линий приема таким образом, что они напоминают спицы колеса. ПВ отрабатываются по кругу с увеличивающимся радиусом по направлению от центра «колеса». Метод предназначен для работы с соляными куполами, где геометрия сохраняет сбор энергии, которая отражается от сторон соляного купола. На практике необходимо быть уверенным в расположении вершины соляного купола!

Авторам неизвестно о каких-либо съемках, выполненных радиальным методом за прошедшие годы, и, похоже, что этот метод не используется.

Рис.5.11.

5.12 Круговой метод отработки

Круговой метод отработки (W. French – Grant – Tensor) используется в морской 3D съемке. По существу, одна лодка, протягивая за собой группу стриммеров, плывя по концентрическим кругам, которые обычно перекрывают друг друга (т.е. совокупность окружностей, образованных следом лодки, постепенно перемещается в одном и том же направлении до тех пор, пока вся территория 3D съемки не будет охвачена сериями круговых линий). Очевиден факт, что кабель (стриммер) постоянно укладывается в форму, помогающую создать случайный разброс средних точек, которые в последствии могут быть бинированы в правильном смысле 3D. Этот метод не годится для работ на суше. При создании изображения солевых куполов при круговом методе проектирования собирается информация отработки, избегая комплексных обменных и «призмовых» волн (см.Reilly, 1995). Для соляных куполов этот метод отработки более приемлемым по сравнению с Радиальным. Рисунка нет.

5.13 Метод проектирования “Круглые заплатки”

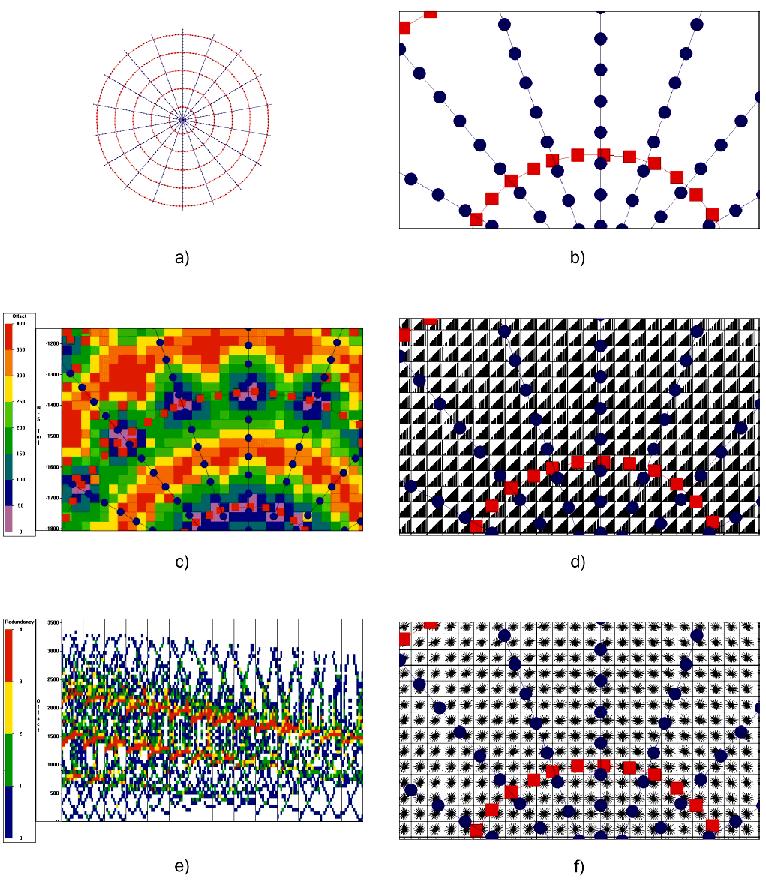

Круглые заплатки используются в том случае, когда расстояние между линиями приема становится весьма различным. Основной особеностью круглой заплатки является максимальный вынос (или радиус). Используя компьютерные программы для определения всех пунктов в пределах конкретного радиуса, и определяя активные пункты (“от пункта к пункту”) для каждой линии приема, мы можем избежать записи на пунктах, находящихся слишком далеко от источника (Рис.5.13). Круглые заплатки не популярны в использовании в полевых условиях из-за трудностей работы с ними.

Рис. 5.13. Метод проектирования “Круглые заплатки”
