4.3 Кратность относительно плотности пв
В последних двух главах мы установили основную формулу кратности для 3D съемок.
Если площадь бина = в2,
кратность = количество ПВ х количество каналов х в2 х ЕИ (средние точки на бин)
или
КПВ = кратность/(кол-во каналов x b2 x ЕИ),
где ЕИ = коэффициент единиц измерения
(10-6 для м/км2; 0,03587 х 10-6 для фут/миля2).
Например:
Кратность = 24,
размер бина = 25 м (82,5 фута),
кол-во каналов = 480
Кол-во ПВ = 24/(480 х 252 х 10-6) = 80 ПВ/км2
или
Кол-во ПВ = 24/(480 х 82,52 х 0,03587 х 10-6) = 205 ПВ/миля2
Это основное уравнение, руководящее всеми 3D съемками, независимо от стратегии проектирования. Существует допущение в выводе, что кол-во ПВ на единицу площади в кол-во каналов вызовет увеличение средних точек внутри единицы площади в размере кол-во ПВ х кол-во каналов. Это будет понятно только на практике, если некоторые средние точки, появившиеся от ПВ за пределами и ПП внутри площади, которая проверяется и наоборот.
Рис. 4.1.

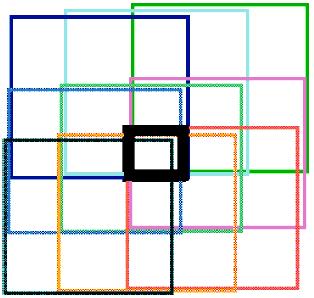

Это означает, что образцы ПП и ПВ, отстрелянные в каждом образце, должны несколько перекрываться, как показано на Рис. 4.1. такое перекрытие гарантирует средние точки КПВ х КК на каждую единицу площади в съемке. Мы показываем представляемую площадь в центре Рис. 4.1 вместе со всеми заплатками ПП, которые будут источником для средних точек внутри этой центральной площади .
Если образец ПП передвигается (перекатывается вдоль) таким образом, что нет достаточного нахлеста, необходимо отнаблюдать «полоски» меньшей кратности через регулярные интервалы вашей съемки. (Убедитесь, что заплатка ПП начинается и заканчивается линией ПВ, во избежание полос). Это может также случиться, если некоторые из ПП лежат на выносах > Xmax и не будут использоваться в обработке.
4.4 Интервал между пп
В реальности все ПП должны лежать внутри используемого диапазона выносов.
Предположим, что ПВ отцентрирован в заплатке 2 х Хr с помощью А х 2 х Хr (см. Рис. 4.2), и, следовательно,
реальный Хмах = (А2 + 1)½ х Хr,
или
(если заплатка квадратная) Хмах = 1,414 х Хr.
А – коэффициент сжатия, как показано на Рис. 4.2. Это – отношение длины заплатки вдоль линии к длине заплатки поперек линии. Значение А обычно меньше или равно 1.
Если ПП расположены на расстоянии 2b друг от друга,
Кол-во ПП на линию = 1 + 2 Хr/2в = 1 + Хr/b и
Кол-во линий КЛПП = кол-во кан-в / (1 + Хr/b)
ширина заплатки означает
А х 2 х Хr = (кол-во линий ПП – 1) х ИЛПП
интервал м/у линями ПП:
ИЛПП = А х 2 х Хr/(кол-во кан-в/(1 + Хr/b)) – 1)
Приближенно:
ИЛПП = А х 2 х Хr2/(кол-во кан-в х b),
где мы предположили существование широкой заплатки из большого кол-ва линий ПП, и что Хr/b на много больше 1.
Например:
истинный Хмах = 2300 м (7500 фт),
тогда Хr = 1600 м (5300 фт) и, предполагая, кол-во кан-в = 480, b = 25 м (82,5 фт), А ~ 1
ИЛПП = А х 2 х Хr2/(кол-во кан-в х b) =
=1 х 2 х 16002/(480 х 25) ≈ 425 м
или = 1 х 2 х 53002/(480 х 82,5) ≈ 1420 фт
Это выражение связывает ИЛПП и кол-во каналов. Предположения, что ПП были расстелены в линии, отдельно от ИЛПП , и что все каналы должны лежать внутри используемого диапазона выносов. Это предположение не совсем жестко, кнопки ARCO могут попадать в эту схему, если предположить, что половина заплатки – пустая, другими словами, рассчитать его, используя удвоенное кол-во кан-в вместо одинарного.
