Глава 3 Управление заплатками и краями
Форма заплатки будет иметь большое влияние на несколько признаков 3D. Соответствующие параметры должны быть оптимизированы, сохраняя в уме задачи съемки.
Хорошее понимание Управления краями является критическим для предоставления подходящего набора данных для ближайшего задания.
3.1. Распределение выносов

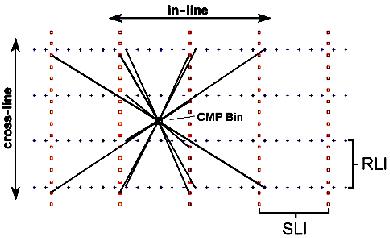

На рисунке 3.1 мы видим определения Выносов и Азимутов. Каждый бин ОСТ обычно содержит средние точки многих пар ПП/ПВ. Каждая участвующая в бине трасса имеет вынос (расстояние между источником и приемником) и азимут (угол направления или компаса) от источника до приемника. В общем, распределение этих двух признаков является первостепенно важным для успешной 3D съемки.
Рис. 3.1.
Кратность будет наиболее сильно влиять на распределение выносов в суммируемом бине. Меньшая кратность будет давать очень слабое распределение выносов, в то время как при увеличении кратности распределение выносов будет улучшаться. Необходимо попытаться получить равное распределение выносов от ближних до дальних выносов, чтобы облегчить расчеты скоростей для нормальных кинематических поправок, а также, чтобы получить наилучший результат суммирования. Плохое смешение выносов может вызвать аляйсинг понижающего сигнала, шума источника (фильтры не будут с этим работать), или даже первоначально до такой степени, что может не получиться анализ скоростей.

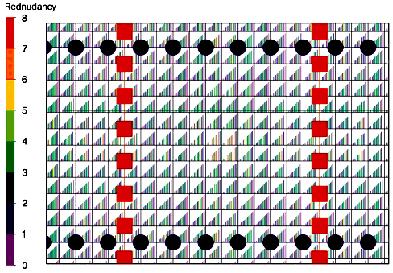

Рисунок 3.2 показывает методику вывода смешения выносов в каждом бине ОСТ. Сам бин используется как график, где вертикальные оси показывают величину выноса, а горизонтальные оси указывают на положение трассы на шкале выноса. Другими словами, вертикальная и горизонтальная шкала являются значениями выноса. Полученный треугольник должен показать наличие всех возможных выносов. Две или более трасс, которые имеют один и тот же вынос будут иметь «палочку», нарисованную другим цветом.
Как проектировщик вы не должны сильно беспокоиться о распределении выносов и азимутов в единичном бине. Миграция и DMO будут переносить энергию на многие окружающие бины. Следовательно, такие дела не являются содержанием одного бина, но нескольких соседних, в которых они живут!
Хорошее эмпирическое правило для размера «соседства» – это первая зона Френеля (см. Раздел 3.4).
Рис. 3.2.

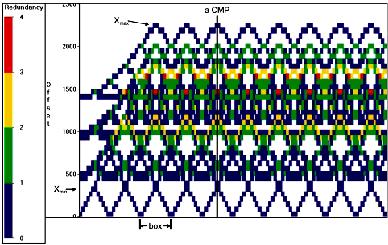

Другой метод вывода смешения выносов в каждом бине показан на Рис. 3.3. Горизонтальная шкала – номер ОСТ и вертикальная шкала – вынос. Одна ОСТ представлена вертикальной колонкой. Вертикальная колонна разделена на маленькие «ячейки», представляющие размер выноса, обычно выбранные как интервал между группами (расстояние вдоль линии от одного ПП до другого).
Рис. 3.3
Панель цветов в верхнем левом углу рисунка показывает количество повторений отдельно взятого выноса в любой заданном бине. Каждая ячейка выкрашена соответственно тому, сколько трасс имеют вынос, лежащий в этом бине. Многоцветность указывает на то, что многие трассы в одном бине имеют один и тот же вынос.
То, что мы ищем на подобном выводе, - это единичный цвет (указывающий на равное распределение выносов в каждой ОСТ), а также сколь возможно много различных выносов в наборе соседних бинов (супербин).
Следовательно, для скоростного анализа мы получим все возможные выносы в примере, описанном выше, используя все ОСТ с верхушки до дна V-образных форм. Расстояние от верхушки одной V до следующей – это просто ширина «ящика» в прямой линии съемки.
Хмин можно определить посредством увеличения масштаба на площади, как показано, и отмечая, где расположена верхушка V (например, при выносе 200 м).
