2.10.1. Проектная глубина (целевая)
Наибольшие выносы, которые должны быть записаны, в основном находятся очень близко к целевой (проектной) глубине. Многие модели и данные исследований показывают, что данный фактор является хорошим и обычно справедливым близким допущением.
Основное эмпирическое правило: Xmax должен быть приблизительно таким же, что и предварительная проектная глубина – обычно выражается как Xmax = Z
Xmax Проектная глубина
Рис. 2.20а Искусственный Взрыв для нижеприведенной Модели.
Рис. 2.20b Моделирование Xmax
2.10.2. Интерференция Прямой Волны
Прямая волна (кратчайшее расстояние от источника до приемника) начинает интерферировать с первичным объектом на выносе XDIRECT и временем TNMO (рис. 2.20а).
XDIRECT = VLVL * (TNMO + TMUTE)
TNMO = (T2 + XDIRECT2/V2)½
Замещаем TNMO
Xmax < XDIRECT = VLVL * ((T2 + XDIRECT2/V2)½ + TMUTE)
Вы можете решить эти уравнения непосредственно для значения XDIRECT, используя данные T, V, VLVL, TMUTE.
VLVL – это скорость материала между ПП и ПВ.
V – это скорость RMS до первичного объекта (цели).
TMUTE – это небольшая зона обнуления, которую необходимо добавить (обычно 200 мсек), которая является эффективной шириной прямого прихода.
Необходимо использовать 2D данные для определения возможных приповерхностных эффектов.
2.10.3. Интерференция преломленной волны (первые срывы)

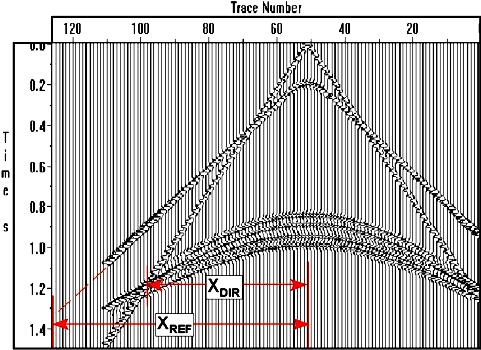

На выносе XREF , где энергия первого излома режет через первичную энергию:
Xmax < XREF = VREF * ((T2 + XREF2/V2)½ + TMUTE)
VREF – это скорость приповерхностного преломляющего слоя.
Заметьте, что XREF всегда больше, чем XDIRECT (рис. 2.20а). Следовательно, интерференция прямой волны всегда будет более сдерживающей, чем интерференция преломленной волны.
2.10.4. Вынос при критическом отражении на глубоком горизонте (?)

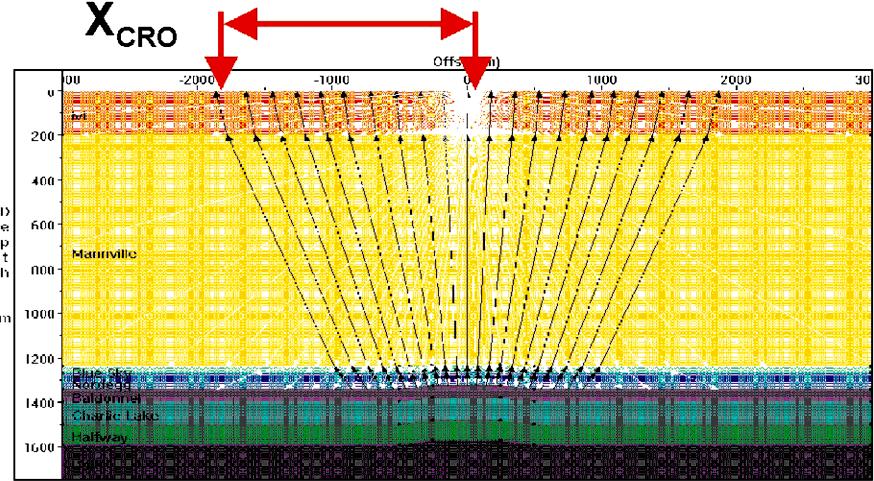

При выносе XCRO отражения целевого горизонта достигают критической точки преломления, см. рис. 2.20b. Важно отобрать соответствующим образом этот глубокий горизонт в направлении поперек линии с отражениями.
Xmax < XCRO
2.10.5. Вынос, необходимый для того, чтобы увидеть наиболее глубокую ЗМС (рефрактор)
При выносе XDeep наиболее глубокий с низкими скоростями пласт отвечает критерию критического отражения. Для того чтобы соответствующим образом измерить ЗМС нам необходимо решить неравенство.
Xmax > XDeep
2.10.6. Ограничения NMO
Нужен по крайней мере вынос XNMO, где
Xmax > XNMO = V * ((dT)2 + 2 * dT * T0)½
dT = желаемый период (1.5 длины волны)
T0 = время целевго горизонта (наиболее глубокого)
2.10.7. Максимальная допустимая растяжка NMO
Используйте программное обеспечение для расчета процентного соотношения растяжки NMO относительно времени на каждую трассу синтетической сейсмограммы. Если оно превышает желаемое процентное соотношение при двойном времени пробега волны до целевого горизонта (мы предлагаем не больше 20%), проверьте значение выноса и не проектируйте заплатку для выносов больше, чем данное значение.
Стандартная формула для растяжки NMO следующая (Yilmaz, 1987 Обработка Сейсмоданных, стр. 160, уравнение 3.6):
f / f = t/ t(0), где f = доминирующая частота, f = изменение частоты
где t(0) = двойное вертикальное время прохода волны в обеих направлениях
t = NMO
