2.6.2 Конус кратности

Другим очень важным фактором при расчете кратности является конус кратности. Он описывает зону вокруг полнократной террритории, где происходит набор кратности. Его расстояния должны рассчитыватся отдельно в направлениях вдоль и поперек линий следующим образом:

Конус кратности вдоль линии = (кратность вдоль линии / 2 – 0.5) * SLI

Конус кратн. поперек линии = (кратность поперек линии / 2 – 0.5) * RLI

Может быть выведена альтернативная формула путем подстановки формулы для кратности вдоль и поперек линий. То есть:

Конус кратности вдоль линии = размер заплатки вдоль линии / 4 – SLI/2

Конус кратн. поперек линии = размер заплатки поперек линии / 4 – RLI/2

Имеется лучший способ выразить конус кратности через расстояния между линиями приема и возбуждения, потому что это легче изучить, чем просмотреть карты с кратностями. Следовательно, термин fold rate (уровень кратности) определяется как увеличение в кратности в определенном направлении:

Уровень конуса кратности вдоль линии=SLI * общая кратность / конус кратности вдоль линии

Уровень конуса кратности поперек линии = RLI * общая кратность / конус кратности поперек линии

В примере с заплаткой 10х72 уровни кратности и уменьшения будут выглядеть следующим образом:

Конус кратности вдоль линии = (6/2 – 0.5) * 360 м = 900 м

Конус кратности поперек линии = (5/2 – 0.5) * 360 м = 720 м

Уровень конуса кратности вдоль линии = 360 м * 30 кратность/900 м = 12 на SLI

Что переводится в 2 ½ расстояния между линиями

Уровень конуса кратности поперек линии = 360 м * 30 кратность / 720 м = 15 на RLI

Что равно 2 расстояниям между линиями

2.7 Отношение сигнал/помеха (s/n)

Если мы допустим, что Размер Бина является величиной непостоянной при 3D Проектировании, коэффициент S/N прямо пропорционален длине одной из сторон бина (рис. 2.6). Следовательно, всего лишь небольшое изменение при выборе размера бина может иметь значительное влияние на суммарную кратность (stacking fold) и коэффициент S/N. Разработчику 3D съемки необходимо давать ясные и точные спецификации для этих параметров для того, чтобы эффективно оптимизировать 3D проектирование. Если значение суммарной кратности оказывается ниже требуемого уровня всего лишь на нескольких бинах, означает ли это, что 3D спроектировано некачественно? Увеличение кратности всего лишь на небольшой процент при хорошо спроектированом исследовании может привести к неоправданному увеличению денежных затрат для удовлетворения требований кратности нескольких бинов.

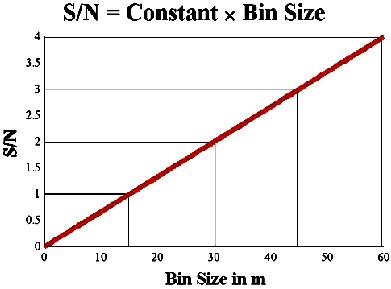

Рис. 2.6. S/N по отношению к Размеру Бина

2.8 Размер Бина

Важно различать размер бина и расстояние между бинами. Размер бина – это территория, на которой суммируются трассы. Расстояние между бинами определяет, на каком расстоянии эти суммированные трассы обнаружены. Чаще всего эти два выражения используются без изменений (как они указаны в этом тексте), потому что они имеют то же самое значение, но иногда они различаются.

Размер бина и кратность идут рядом, когда дело касается выбора. Для квадратного бина сторона бина прямо пропорциональна кратности. Кратность является квадратичной функцией длины стороны бина (рис. 2.7). Мы уже говорили в Разделе 2.3, что «Постоянная» относительно Кратности к размеру Бина² это Плотность Средних Точек (т.е. число средних точек на квадратную единицу площади).

Кратность = NS * NC * b2

Наиболее предпочтительная форма бина 3D данных – квадрат. Могут использоваться прямоугольные бины (для выявления определенных геологических особенностей), если горизонтальное разрешение необходимое в одном направлении отличается от требуемого разрешения в других направлениях.

Примечание: однако, прямоугольные бины становятся самовыполнимым пророчеством! Меньшее число приповерхностных измерений в длинном направлении бинов приводит к тому, что мы не видим столько геологических особенностей, сколько бы мы видели в других направлениях.

Размер бина может быть определен путем контроля трех факторов: размер целевого горизонта, максимальная неаляйсинговая частота вследствие глубины и горизонтальное разрешение – и выбора подходящего компромисса между возможным достигаемым разрешением и вашим бюджетом. Например, может оказаться необходимым ослабить требования максимальной частоты на крутопадающих границах, чтобы не выходить за рамки вашего бюджета (т.е. путем использования бинов, более больших по размеру).

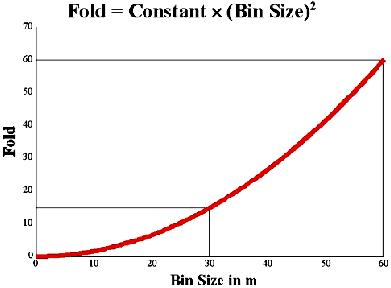

Рис. 2.7.
