2.4 Кратность вдоль линии
Для съемки методом «прямая линия» кратность вдоль линии определяется аналогично тому, как определяется кратность для 2D данных; формула выглядит следующим образом:
Кратность вдоль линии = число приемников * расстояние между пунктами приема / (2 * расстояние между пунктами возбуждения вдоль линии приема)
Или
Кратность вдоль линии = длина линии приема / (2 * расстояние между линиями возбуждения)
= RLL / 2 * SLI, так как расстояние между линиями возбуждения определяет количество ПВ, находящееся вдоль любой линии приема.
На время мы допустим, что все приемники находятся в пределах максимального используемого диапазона выноса! Рис. 2.3а демонстрирует ровное распределение кратности вдоль линии, допуская следующие параметры сбора данных с одной линией приема, проходящей через большое количество линий возбуждения:
Расстояние между ПП 60 м 220футов
Расстояние между линиями приема 360 м 1320 футов
Длина линии приема 4320 м 15840 футов (в пределах заплатки)
Расстояние между ПВ 60 м 220 футов
Расстояние между линиями возбуждения 360 м 1320 футов
Заплатка из 10 линий с 72 приемниками
Следовательно кратность вдоль линии = 4320 м / (2 * 360 м) = 6 Или
кратность вдоль линии = 15840 футов / (2 * 1320 футов) = 6
Если необходимы более длинные выносы, нужно ли увеличивать направление вдоль линии? Если использовать заплатку 9 * 80 вместо заплатки 10 * 72 будет задействовано то же самое количество каналов (720). Длина линии приема – 80 * 60 м = 4800 м (80 * 220 футов = 17600 футов)
Следовательно: кратность вдоль линии = 4800 м / (2 * 360 м) = 6.7
Или кратность вдоль линии = 17600 футов / (2 * 1320 футов) = 6.7
Мы получили необходимые выносы, но теперь кратность вдоль линии не является целым числом (non – integer) and будут видны полоски, как показано на рис. 2.3b. Некоторые значения равны 6 и некоторые 7, для того чтобы в среднем получалось 6.7. Это нежелательно и мы увидим через несколько минут, как эту проблему можно решить.

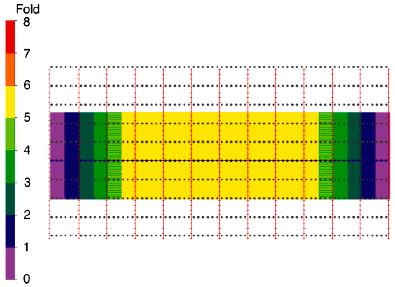

Рис. 2.3а. Кратность вдоль линии в заплатке 10 * 72

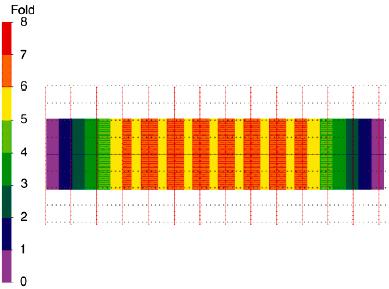

Рис. 2.3b Кратность вдоль линии в заплатке 9 * 80
2.5 Кратность поперек линии
Кратность поперек линии – это просто половина количества линий приема, имеющихся в обрабатываемой заплатке:
кратность поперек линии =
(количество линий приема) / 2
= NRL / 2 или
кратность поперек линии = shot spread length / (2 * Расстояние между линиями приема),
где «shot spread length» – это максималный положительный вынос на пересечении линий минус наибольший отрицательный вынос на пересечении линий.
В нашем исходном примере о 10 линиях приема с 72 ПП каждая:
Напр. Кратность поперек линии = 10 / 2 = 5
Рис. 2.4а. демонстрирует такую кратность поперек линии в случае, если имеется только одна линия возбуждения поперек большого количества линий приема.
Если мы снова удлиним линию приема до 80 ПП на линии, у нас будет достаточно количество ПП для только 9 полных линий. На рис. 2.4b показано, что произойдет, если мы используем нечетное количество линий приема в пределах заплатки. Кратность поперек линии варьируется между 4 и 5, как в данном случае:
Кратность поперек линии = 9 / 2 = 4.5
В основном, эта проблема приносит меньше беспокойства, если увеличить количество линий приема скажем до 15, так как разброс между 7 и 8 (15/2 = 7.5) намного меньше в процентном отношении (12,5%), чем разброс между 4 и 5 (20%). Тем не менее, кратность поперек линии варьируется, тем самым оказывая воздействие на общую кратность.

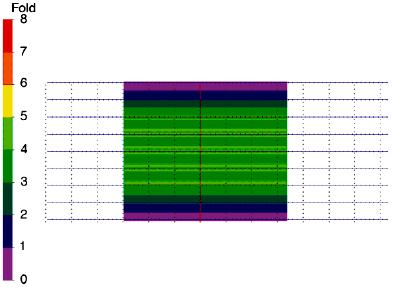

Рис. 2.4а Кратность поперек линии в заплатке 10 * 72

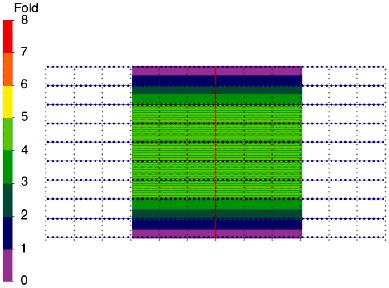

Рис. 2.4b Кратность поперек линии в заплатке 9 * 80
