Варіанти відповідей:

0," Моменти початку відкриття і кінця закриття впускних і випускних органів, виражені в градусах повороту колінчастого вала, називають фазами газорозподілу; зазвичай їх відраховують відносно мертвих точок."

0," Для наочності фази газорозподілу зображають на круговій діаграмі – рисунки (а) та (б), на якій відзначають мертві точки (ВМТ, НМТ), момент запалювання чи впорскування палива у дизелі, напрямок читання діаграми."

0," Перекриттям клапанів називають період, у продовж якого обидва клапани відкриті. Кут перекриття складається з кута попереджання відкриття впускного і кута запізнення закриття випускного клапанів."

0," Процеси впуску і випуску по тривалості перевищують відповідні їм такти впуску і випуску за рахунок установки фаз газорозподілу, що забезпечують найбільш повний газообмін."

0," Клапанні ГРМ класифікують за розташуванням клапанів: з підвісними (верхніми) клапанами, розташованими в головці над циліндром, та з бічними (нижніми), встановленими в блоці поруч з циліндром."

0," При бічному розташуванні клапанів впускні і випускні канали мають більш складну конфігурацію з великим числом поворотів потоку, що збільшує їх опір і обмежує потужність двигуна."

0," У ГРМ із підвісними клапанами і нижнім розташуванням розподільчого вала більша кількість і маса деталей, які здійснюють зворотно-поступальний рух, що обмежує частоту обертання двигуна."

0," Механізм газорозподілу необхідний для своєчасного здійснення процесів наповнення циліндра свіжим зарядом (повітрям або пальною сумішшю) і очищення циліндра від відпрацьованих газів."

0," Впускні і випускні клапани працюють у тяжких умовах: великі навантаження при обмеженому змащуванні, високі температури і підвищена корозійна агресивність середовища, складність охолодження."

-1," Двигуни з верхнім розташуванням клапанів простіші за будовою, мають менше деталей у порівнянні з нижніми клапанами; верхнє розташування клапанів дозволяє зменшити загальну висоту двигуна. "

-2," – При верхньому розташуванні клапанів будова двигуна ускладнюється, його висота виходить більшою, ніж при бічному розташуванні клапанів."

-1," У високооборотних двигунів розподільчий вал поміщають у головці, що спрощує його привод і дозволяє підвищити точність дотримання фаз газорозподілу."

-2," – Привод розподільчого валу, розміщеного в головці, ускладнюється, знос приводного зубчастого ременя чи ланцюга веде до прямого порушення фаз газорозподілу."

-1," Тривалість процесу впуску істотно перевищує тривалість такту впуску в основному за рахунок великого випередження відкриття впускного клапана, коли має місце перекриття клапанів."

-2," – Тривалість такту впуску досягається збільшенням запізнення закриття впускного клапана на 35...65 градусів."

-1," Тривалість процесу випуску значно перевищує тривалість такту випуску в основному за рахунок великого запізнення закриття випускного клапана (випуск продовжується за рахунок швидкісного напору)."

-2," – Необхідна тривалість випуску досягається збільшенням кута випередження відкриття випускного клапана до 80 градусів ПКВ."

-1," При роботі двигуна клапани можуть провертатися за рахунок вібрації пружини та асиметричної дії бойка коромисла, що збільшує знос і зменшує ресурс деталей клапанного механізму."

-2," – Провертання клапанів при роботі двигуна є бажаним явищем, тому що поліпшується приробка ущільнюючої фаски клапана, за рахунок рівномірного зносу ресурс роботи деталей клапанного механізму збільшується."

-1," На рисунку зображено діаграми фаз газорозподілу: (а) – малооборотного дизеля і (б) – швидкохідного бензинового двигуна. "

-2," – Зі збільшенням частоти обертання кути випередження відкриття та запізнення закриття клапанів збільшуються. Діаграма (а) властива швидкохідним двигунам (бензиновий), (б) – малооборотним (дизель)."

Запитання 11.

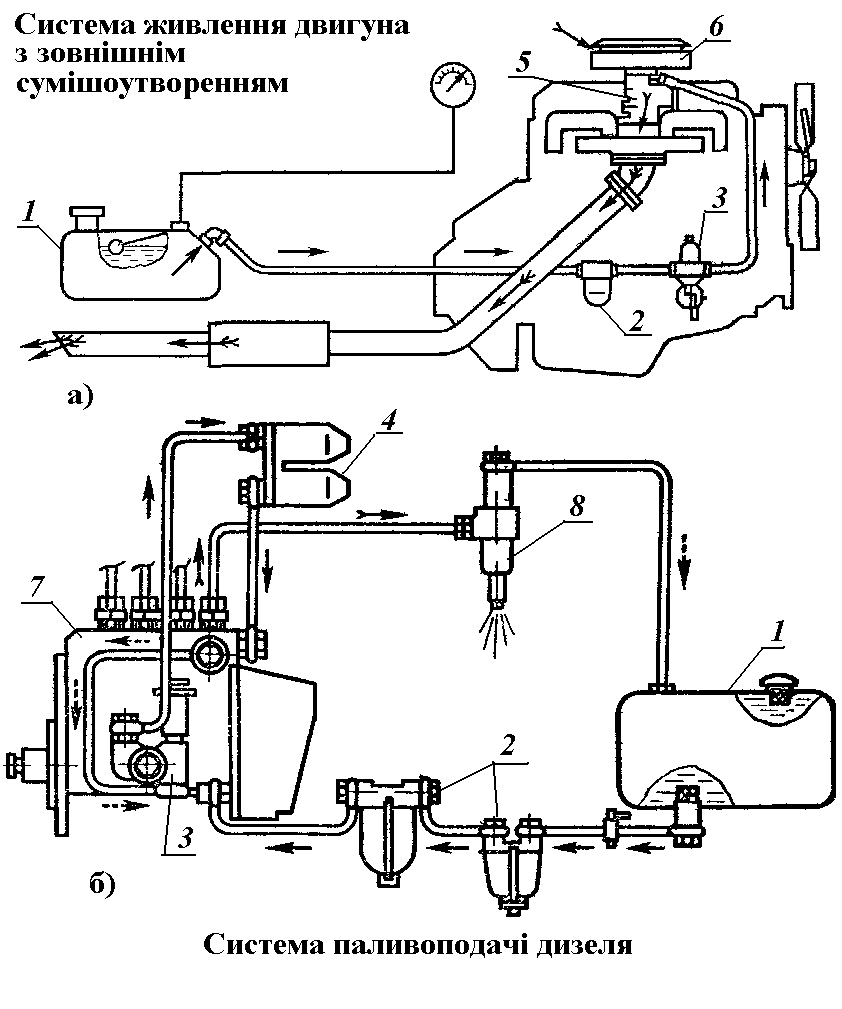

11. " Системи живлення автотракторних двигунів ", "RT1-11.bmp "

Рисунок: "RT1-11.bmp"
