6. Фундамент мелкого заложения под колонну фахверка (№2).
N=253 кН, М=122 кНм. Колонна фахверка - железобетонная, сечением 30х30 см.
Определение размеров подошвы фундамента.
Предварительно ширину фундамента b определяем по условному расчетному сопротивлению R0:
,
где NII=253 кН – нагрузка на фундамент,
R0(е=0,82; IL=0.5)=182.5 кПа,
- отношение сторон подошвы фундамента,
- осредненный удельный вес фундамента и грунта.
Расчетное сопротивление грунта:
,
где γс1=1,2;
γс2=1;
k=1;
Мγ=0,47;
Мq=2,89;
Мс=5,48;
kz=1;
γII=18.91 кН/м3;
;
сII=24 кПа;
d1=1.35 м.
Уточняем b:
Принимаем
b=1.2
м. Тогда
.
Таким образом, размеры подошвы 1.2х1.2 м (R=260кПа).
Среднее давление под подошвой фундамента от расчетных вертикальных усилий:
Условие СНиП не выполняется, увеличиваем размеры подошвы фундамента b=1.5м.
Принимаем
b=1.5
м. Тогда
.
Таким образом, размеры подошвы 1.5х1.8 м (R=262.35кПа).
Среднее давление под подошвой фундамента от расчетных вертикальных усилий:
Краевые давления под подошвой фундамента:
где
- момент сопротивления подошвы
фундамента.
Условие выполняется, оставляем принятый фундамент.
Проверка слабого подстилающего слоя супесей.
Для супеси: φ=17˚, сII=5 кПа.
Рис.12
Должно выполняться условие:
Вертикальное напряжение от собственного веса грунта на глубине z от отметки планировки срезкой:
Дополнительное давление на глубине z от подошвы фундамента:
,
где α – коэффициент, определяемый по
табл.1 приложения 2 [1] в зависимости от
и
,
Площадь условного фундамента:
Ширина условного фундамента:
где
.
Расчетное сопротивление грунта под подошвой условного фундамента:
где γс1=1,1;
γс2=1;
k=1;
Мγ=0.39;
Мq=2.57;
Мс=5.15;
kz=1;
γII=17.9 кН/м3;
;
сII=5 кПа;
dz=4.2 м.
Условие выполняется, поэтому оставляем принятые размеры фундамента.
Конструирование фундамента.
Толщина
стенок
армированного стакана при
м
должна составить
мм.
Конструктивно принимаем
=175
мм в направлении размера в.
Глубина заделки колонны в стакан мм.
Глубина стакана мм.
Тогда толщина днища стакана:
Нф-hс=1,2-0,45=0,75м что больше минимальной допустимой толщины 200 мм.
Принимаем класс бетона В15. Наибольший допустимый вынос нижней ступени: ,
где k1=3 (P=313 кПа, В15).
Примем высоту нижней ступени =300 мм. Тогда рабочая высота бетона при величине мм (здесь 20 – предполагаемый диаметр арматуры) =300-80=220 мм.
Допустимый вынос нижней ступени =3·220=660 мм.
Фактический вынос ступени (в предположении, что плитная часть состоит из одной ступени) в направлении размера B составляет
мм.
Принимаем
одноступенчатый фундамент с hcт=300
мм и выносом нижней ступени
.
Фактический вынос ступени (в предположении, что плитная часть состоит из одной ступени) в направлении размера L составляет
мм.
Принимаем
одноступенчатый фундамент с hcт=300
мм и выносом нижней ступени
.

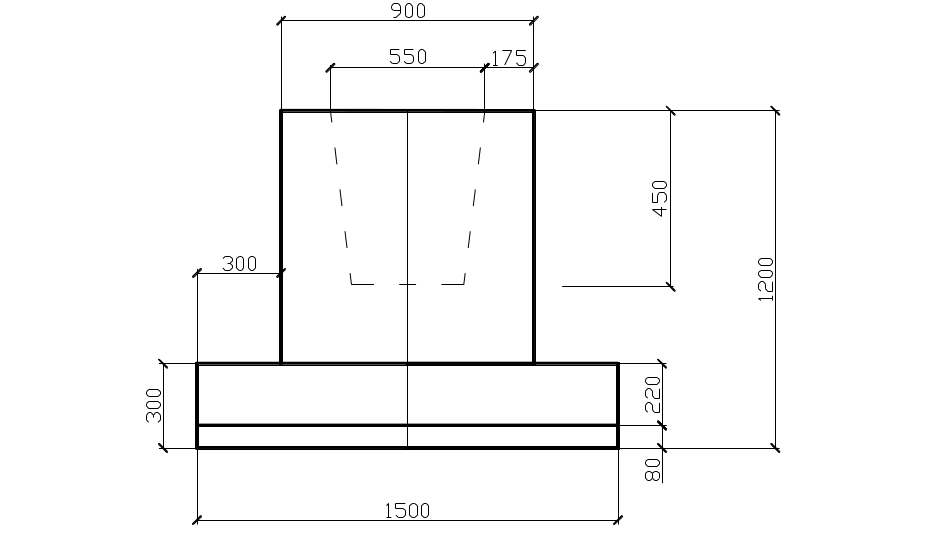

Рис.13
Определение конечной осадки основания фундамента.
Расчет оснований производится, исходя из условия:
,
где S – совместная деформация основания и сооружения, определяемая расчетом,
Su – предельное значение совместной деформации основания и сооружения, принимается по [1].
Осадки основания рассчитываются методом послойного суммирования по формуле:
,
где β=0,8 – безразмерный коэффициент,
σzp,i – среднее значение дополнительного вертикального напряжения в i-том слое грунта, равное полусумме указанных напряжений на верхней и нижней границах слоя;
hi и Ei – соответственно толщина и модуль деформации слоя грунта;
n – число слоев, на которые разбита сжимаемая толща основания.
Вертикальное напряжение от собственного веса грунта на границе слоя, расположенного на глубине z, от подошвы фундамента определяется по формуле:
,
где - удельный вес грунта, расположенного выше подошвы фундамента;
и - удельный вес и толщина i-го слоя грунта;
- вертикальное напряжение от собственного веса грунта на уровне подошвы фундамента;
dn - глубина заложения фундамента от поверхности природного рельефа.
Дополнительные вертикальные напряжения на глубине z от подошвы фундамента определяются по формуле:
,
где α – коэффициент , принимаемый по табл.1 приложения 2 [1] в зависимости от относительной глубины и отношения сторон прямоугольного фундамента η;
р0 – дополнительное вертикальное давление под подошвой фундамента
.
Нижняя граница сжимаемой толщи основания, до которой производится суммирование осадок, принимается на глубине, где выполняется условие:
Однородные пласты основания ниже подошвы фундамента разбиваем на слои толщиной
,
Результаты расчетов сведены в таблице 9. Расчетная схема на рис.14.
Табл.9
z, м |
γ, кН/м3 |
γsb, кН/м3 |
σzg, кПа |
ξ |
α |
σzp, кПа |
σzp,i, кПа |
0 |
18,91 |
9,2 |
25,5 |
0 |
1 |
130,1 |
118,65 |
0,6 |
18,91 |
9,2 |
36,87 |
0,8 |
0,824 |
107,20 |
85,54 |
1,2 |
18,91 |
9,2 |
48,22 |
1,6 |
0,491 |
63,88 |
50,87 |
1,8 |
18,91 |
9,2 |
59,57 |
2,4 |
0,291 |
37,86 |
30,97 |
2.4 |
18,91 |
9,2 |
70,91 |
3,2 |
0,185 |
24,07 |
20,82 |
2,85 |
18,91 |
9,2 |
79,42 |
3,8 |
0,135 |
17,56 |
15,22 |
3,45 |
17,9 |
9,03 |
85,92 |
4,6 |
0,099 |
12,88 |
|

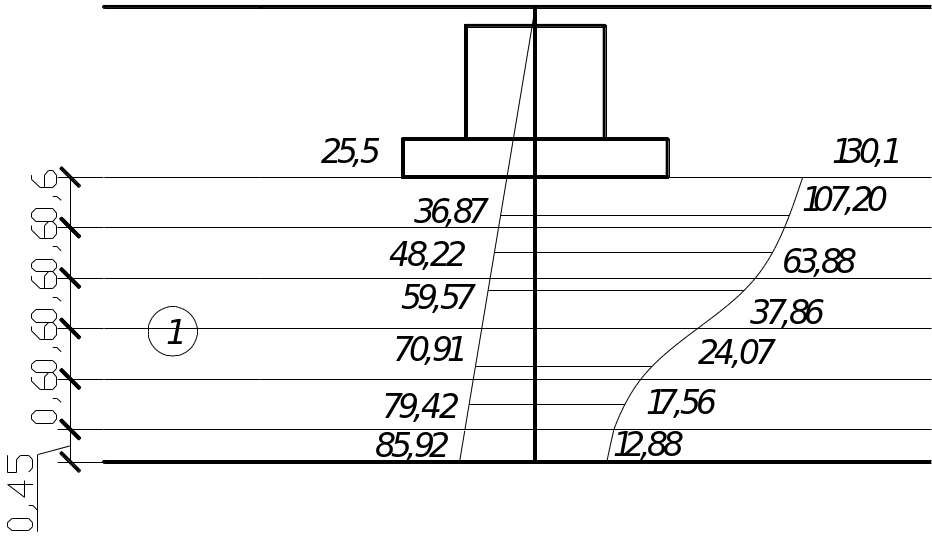

Рис.14
Осадка основания:
Требование СНиП выполняется.
