1.5 Топографические съемки

Топографическую съемку площадки аэропорта производят с целью получения топографического плана и ЦММ, необходимых для последую­щей разработки генерального плана аэропорта и проектирования всех его сооружений. ЦММ при этом необходима в случае системного автоматизированного проектирования аэропорта, т. е. на уровне САПР-А.

Если съемку выполняют только для получения плана местности без изображения рельефа, то такую съемку называют ситуационной или горизонтальной.

Если в результате съемки должны быть получены план и цифровая модель местности или карта с изображением рельефа, то такую съемку называют топографической.

В ходе топографических съемок, выполняемых в зависимости от ста­дии проектирования в масштабах 1:5000, 1:2000 и 1:1000, снимают под­робности рельефа; границы сельскохозяйственных и лесных угодий; на­селенные пункты; реки и водоемы; автомобильные и железные дороги; отдельные сооружения и объекты; наземные и подземные коммуникации и т. д. В ходе производства топографических съемок обязательно опреде­ляют высоты предметов и объектов, возвышающихся над землей (опоры ЛЭП, столбы воздушных линий связи, отдельные здания, трубы промыш­ленных предприятий, отдельные деревья и другие воздушные препятст­вия). На топографических планах при этом кроме обычной информации показывают и высоты этих воздушных препятствий.

В частности, в последние годы стали находить применение комбинированные аэросъемки, когда ситуационные подробности местности снимают аэрофотограмметрическими методами, а рельеф с использова­нием обычной или электронной тахеометрической съемки. При изыска­ниях аэропортов все более широкое применение стали находить наземно-космические методы топографических съемок с применением систем спутниковой навигации «GPS».

1.5.1 Аэросъемка

Аэрофотограмметрия –это раздел фотограмметрии, изучающий способы измерений различных объектов по аэрофотоснимкам.

Аэрофотосъемка это фотографирование (во всех диапазонах оптического спектра) местности с летательного аппарата. Различают плановую и перспективную аэрофотосъемку. Материалы аэрофотосъемки используются при геодезических, геологических исследованиях, инженерных изысканиях и др.

Аэрофотосъемка производится с помощью специальных высокоточных фотокамер – аэрофотокамер АФА, устанавливаемых на летательных аппаратах или искусственных спутниках Земли.

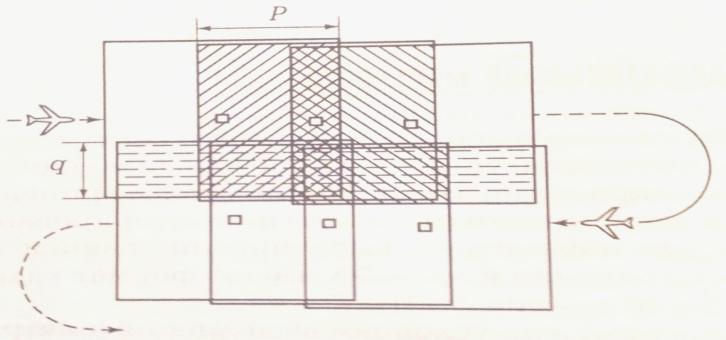

Рисунок 2 Схема многомаршрутной съемки

Получаемые стереоскопические модели местности легко поддаются обработке в камеральных условиях с широким привлечением средств автоматизации и вычислительной техники.

Отличительной особенностью аэросъемок при изысканиях аэропор­тов является то, что пункты съемочного обоснования перед залетами мар­кируют под опознаки, а аэросъемочные маршруты, как правило, прокла­дывают параллельно направлению летной полосы.

1.5.2 Тахеометрическая съемка

Тахеометрическая съемка выполняется с помощью теодолитов и тахеометров. Особенно эффективной тахеометрическая съемка оказывается при использовании в качестве основного прибора электронных тахеометров. В настоящее время это один из основных методов съемки подробностей и рельефа местности. Служит для получения топографических планов и цифровых моделей местности масштабов 1:500, 1:1000 и 1:2000 при изысканиях инженерных сооружений. Достоинствами тахеометрической съемки является возможность автоматизации процесса сбора и регистрации данных с последующим широким использованием средств автоматизации и вычислительной техники для обработки данных и подготовки топографических планов и цифровых моделей местности.

В настоящее время для тахеометрической съемки используют тахеометры разных фирм: Leica, Trimble, Nikon, Sokkia, Topcon и другие. В зависимости от потребности заказчики.

Тахеометр – это геодезический прибор для измерения расстояний, горизонтальных и вертикальных углов. Автоматические тахеометры позволяют определить углы и расстояния без вычислений.
