МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ
ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ
Кафедра основи конструювання
Реєстр. №
МЕТОДИЧНІ РЕКОМЕНДАЦІЇ
та індивідуальні завдання до практичних занять
з дисципліни "Нарисна геометрія" для студентів першого курсу
денної форми навчання спеціальності напряму:
6.020207 – "Дизайн"
факультету кібернетики
Херсон – ХНТУ – 2014
Методичні рекомендації та індивідуальні завдання до практичних занять з дисципліни "Нарисна геометрія" для студентів першого курсу денної форми навчання спеціальності напряму: 6.020207 – "Дизайн" факультету кібернетики / Херсон, ХНТУ, 2014, с. 58.
Уклали: Ткач В.О.– старший викладач;
Рецензент: Дмитрієв Д.О. – к.т.н., доцент
Затверджено
на засіданні кафедри
Основи конструювання
пр. № ___ від _______2014
Зав. кафедрою
_________________ Ю.Г. Розов
В
Юрій Георгійович Розов
ЗМІСТ
Вступ Тема 1. ГЕОМЕТРИЧНІ ПОБУДОВИ Питання та задачі для самоконтролю Тема 2. Вигляди та аксонометрія Питання та задачі для самоконтролю Тема 3. Епюр 1. Метричні задачі Питання та задачі для самоконтролю Тема 4. Епюр 2. Розгортка піраміди Питання та задачі для самоконтролю Тема 5. Епюр 3. Перетин поверхні обертання площинами окремого положення Питання та задачі для самоконтролю Література |
|
«Нарисна геометрія» відноситься до тих учбових дисциплін, які вивчаються у всіх технічних вузах всіх рівнів, що готують інженерні кадри для промисловості, будівництва, транспорту та ін. і є однією з дисциплін, складових основ інженерної технічної освіти. Експлуатація існуючих машин і апаратів, освоєння нової техніки і нових технологій вимагають глибоких знань, уміння орієнтуватися в кресленнях і іншій технічній документації, уміння передати свої технічні думки і ідеї за допомогою найкоротшої і виразнішої мови – мови інженерної графіки. Для того, щоб успішно опанувати цією мовою, студенти повинні вивчити правила побудови креслення – відображення на площині тривимірних об'єктів навколишнього світу, зокрема творінь людських рук і розуму – різних машин, механізмів, приладів і т.і. Ці правила складають суть науки «Нарисна геометрія».
Окрім теоретичних основ, важливою складовою цієї дисципліни є вивчення стандартів ЄСКД, які дозволяють уніфікувати процес виконання креслень. Завдяки стандартам, різним умовностям, прийнятим в них, зображення найскладніших механізмів і їх окремих деталей стає доступним для рядового інженера і не є вже привілеєм лише високого класу фахівців, як це було до епохи стандартизації. Крім того, стандарти роблять креслення однозначним, тобто, де і ким би воно не виконувалось, воно буде «розшифроване» будь-якою технічно грамотною людиною саме так, як було задумане при виконанні, і може бути відповідно реалізоване.
Виконання креслень на основі проекційного методу вимагає розвиненого просторового уявлення. Семестрові завдання, що виконуються студентами при вивченні курсу «Нарисна геометрія» повинні сприяти розвитку такого уявлення.
Передбачається, що придбані при вивченні курсу знання будуть використані при вивченні інших технічних дисциплін, зокрема, спеціальних.
Вступ
Робочою програмою курсу "Нарисна геометрія" передбачається виконання семестрових графічних завдань по різним темам курсу, як правило, по індивідуальним варіантам. При цьому передбачається робота студентів з навчальною і довідковою літературою, конспектом лекцій, а також методичними розробками, виконаними на кафедрі "Основи конструювання" ХНТУ.
Перед виконанням завдань студент повинний вивчити стандарти ЭСКД, що відносяться до оформлення креслень:
ГОСТ 2.301-68 – Формати [1 с. 88-89, 8 с. 3-4]
ГОСТ 2.302-68 – Масштаби [1 с. 90, 8 с. 5]
ГОСТ 2.303-68 – Лінії [1 с. 90-91, 8 с.6-8]
ГОСТ 2.306-68 – Позн. графічні матеріалів [1 с. 100-201, 8 с. 63-70]
ГОСТ 2.307-68 – Нанесення розмірів [1 с. 101-103, 8 с.71-96]

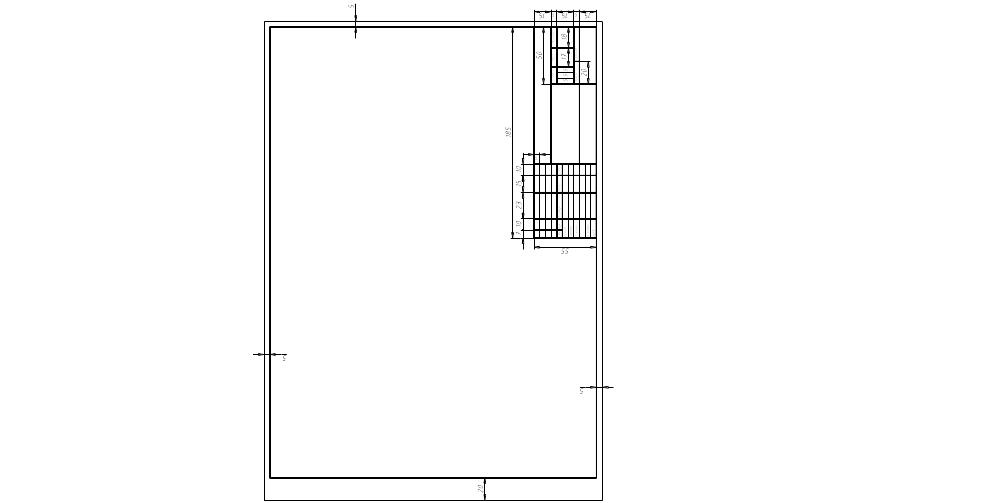

Завдання повинні бути виконані на листах креслярського паперу формату А3 (420х297 мм). Заздалегідь креслярський лист оформляється рамкою і основним написом (рис. 1). Лінії рамки повинні знаходитись від лівого краю листа на відстані 20 мм, а з решти сторін – по 5 мм. У правому нижньому кутку листа виконується основний напис (кутовий штамп) за ДСТУ 2.104:2006 (рис. 1). Всі креслення виконуються креслярським олівцем із застосуванням креслярських інструментів (окрім ескізів, що виконуються від руки). Студенти денного відділення спочатку всі побудови виконують в тонких
Рис. 1
лініях і у такому вигляді подають креслення на перевірку викладачеві. Після перевірки студент повинен виконати виправлення на кресленні з урахуванням зауважень, зроблених викладачем, обвести креслення лініями необхідної товщини з урахуванням ГОСТ 2.303-68. Всі написи на кресленнях повинні бути виконані креслярським шрифтом №№ 3.5, 5, 7 відповідно до ГОСТ 2.304-81. Закінчене, правильно виконане креслення, повинно бути пред'явлене викладачеві на підпис. Тільки підписане викладачем креслення вважається виконаним, після чого студент зберігає його до кінця семестру. В кінці семестру студент повинен здати викладачеві альбом, що включає всі виконані ним і підписані викладачем графічні роботи, зшиті разом і оформлені титульним листом.
Методичні розробки включають зміст семестрових графічних завдань, індивідуальні варіанти, приклади виконання кожного завдання, короткий виклад теоретичного або інформаційного матеріалу по темам завдань і методичні рекомендації до їх виконання.
Титульний
лист.
Усі написи на кресленнях та інші технічні
документи слід виконувати креслярським
шрифтом за ГОСТ 2.304-81 [1
с.92-93, 8 с.9-14].
Написи необхідно виконати шрифтом "тип
А"
в основу якого положено відношення
(параметри шрифту наведені в таблиці
2)
з нахилом 75° до основи строки.
Основні параметри шрифту (рис. 2):
Рис. 2. |
|
Таблиця 1
Параметри шрифтів |
Позначення |
Відносний розмір |
Розміри, мм |
|||||||
Розмір шрифту – висота прописних букв |
h |
(14/14)h |
14d |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
20,0 |
Висота строкових букв |
c |
(10/14)h |
10d |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
Відстань між буквами |
a |
(2/14)h |
2d |
0,35 |
0,5 |
0,7 |
1,0 |
1,4 |
2,0 |
2,8 |
Мінімальна відстань між словами |
e |
(6/14)h |
6d |
1,1 |
1,5 |
2,1 |
3,0 |
4,2 |
6,0 |
8,4 |
Товщина ліній |
d |
(1/14)h |
d |
0,18 |
0,25 |
0,35 |
0,5 |
0,7 |
1,0 |
1,4 |
Основна ширина прописних букв і арабських цифр дорівнює половині висоти – 7d; букв А, Д, Х, Ю – 8d ; букви Е, С цифри 3-5-6 – 6d ;букви Ж, М, Ш, Щ – 9d ; буква Ф – 11d ; буква І, цифра 1 – 4d.
Основна ширина строкових букв – 6d ; букви м, ю – 7d ; буква ж – 8d ; букви т, ф, ш, щ – 9d ; букви з, с – 5d, і – 3d

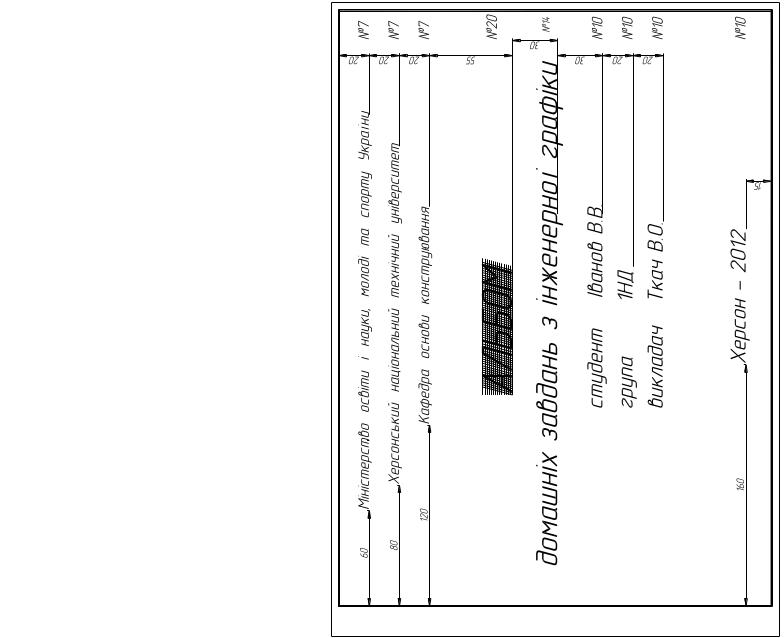

Зміст написів на титульному листі, їхнє розміщення і розміри шрифту показані на рис. 3, форми літер українського (російського) алфавіту, а також форми цифр наведені на рис. 3а.
Рис. 3. Титульний лист
