Початкові дані

1.Кількість прольотів головної балки – 2;

2.Кількість прольотів другорядної балки – 4;

3.Проліт головної балки, м – 4,4;

4.Проліт другорядної балки, м – 4;

5.Корисне навантаження на перекриття, кН/м² – 5,0;

^{6.Коефіцієнт надійності для тимчасового навантаження –γf= 1,35;}

_{7.Клас бетону монолітного перекриття – В25;}

_{8.Коефіцієнт надійності за призначенням будівлі –} γ_{n = 0,95;}

_{9.Клас робочої арматури – A-III.}

1. Розрахункові характеристики матеріалів (бетону і арматури)

Клас бетону монолітного перекриття – В25, тому розрахункові характеристики бетону:

- расчетное опір бетону стисненню Rb = 14,5 МПа;

- расчетное опір бетону розтягуванню Rbt = 1,05 МПа;

- коефіцієнт умови роботи бетону γ_b2 = 0,9.

Плити армуються рулонними зварними сітками з арматури діаметром 3, 4, 5 класу Вр-І; розрахунковий опір арматури розтягуванню Rs складає відповідно – 375, 365 і 360 МПа.

Арматура другорядних балок: в прольотах – у вигляді плоских каркасів (робоча арматура класу А-ІIІ, Rs = 365 МПа); на опорах – у вигляді плоских сіток з арматури А-ІIІ або Вр-І.

2. Компоновка перекриття

Монолітне ребристе перекриття складається з поперечних головних і подовжніх другорядних балок . Другорядні балки розміщуються колон і в чвертях прольоту головної балки; тому прольоти плити між осями другорядних балок приймаємо:

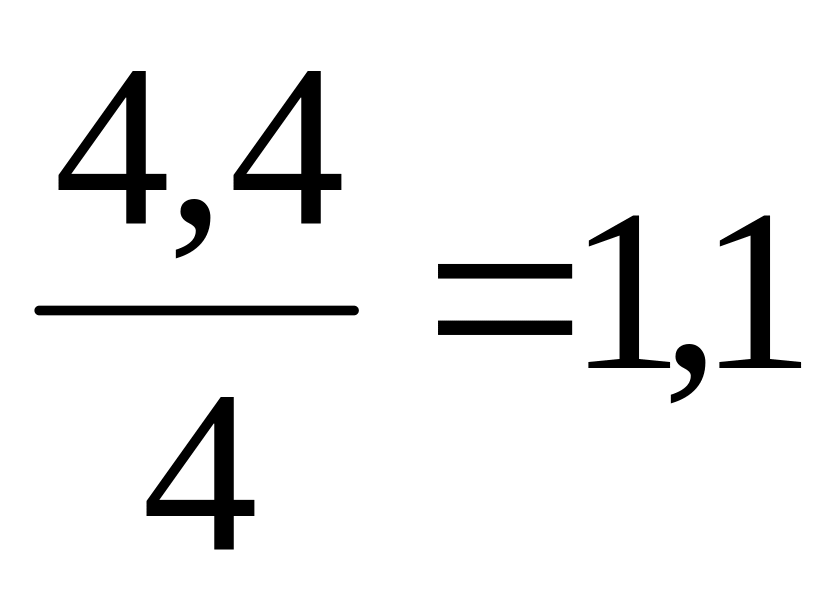

(м)

Заздалегідь задаємося розмірами перетину балок:

а) головної балки

- висота перетину

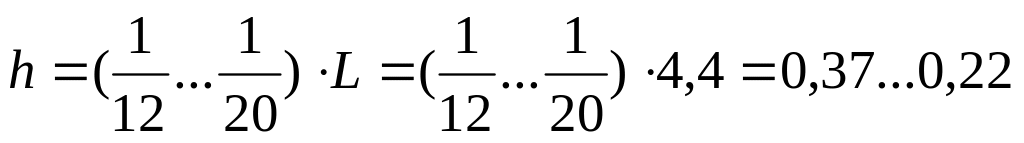

(м)

тому висоту перетину головної балки приймаємо 0,4 м;

- ширина перетину

(м)

тому ширину перетину головної балки приймаємо 0,2 м;

б) другорядної балки

- висота перетину

(м)

тому висоту перетину другорядної балки приймаємо 0,3 м;

- ширина перетину

(м)

тому ширину перетину другорядної балки приймаємо 0,15 м.

Заздалегідь визначаємо товщину плити перекриття залежно від величини корисного навантаження. Тимчасове навантаження на перекриття складає 5,0 кН/м², товщину плити перекриття заздалегідь приймаємо 6,0 см.

3. Плита монолітного перекриття

3.1. Визначення навантажень, діючих на плиту

Навантаження	Нормативне навантаження, кН/м2	Коеф. по нав. γf	Розрахункове навантаження, кН/м2
Постійна а) плита, δ=60 мм, ρ=25 кН/м3 б) теплозвукоізоляція з шлаку гранульваного, δ=60 мм ρ=16 кН/м3 в) цементно-пісчана стяжка М150 δ=20 мм , ρ=24 кН/м3 в) лінолеум полівінілхлоридний на тканевій основі , δ=2 мм, ρ=24 кН/м3	1,5 1,12 0,72	1,1 1,3 1,3	1,65 1,456 0,936
Разом:			g=4,042
Тимчасова	5	1,35	V=6,75

Повне розрахункове навантаження на плиту перекриття:

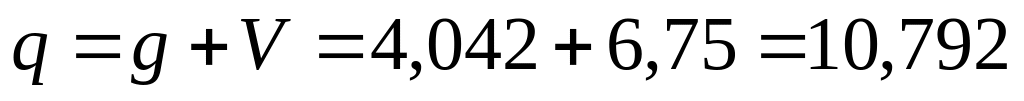

(кН/м²)

Для розрахунку багатопролітної плити беремо смугу шириною 1 метр ; при цьому розрахункове навантаження на 1 метр довжини складає 10,792 кН/м². З урахуванням коефіцієнта надійності за призначенням будівлі (γn=0,95), навантаження на 1 метр погонної довжини складає:

q=10,792·0,95=10,25 (кН/м.п.)

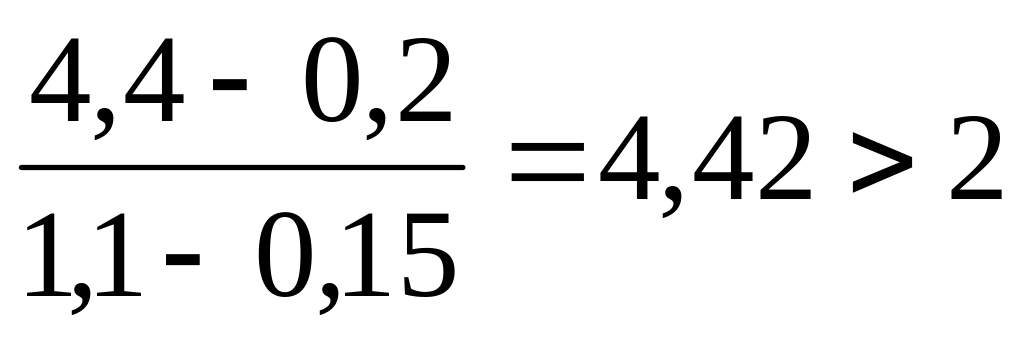

Оскільки співвідношення сторін плити:

то плиту розраховуємо як багатопролітну нерозрізну балку з прольотом 1,1 м.
