Розрахунок поперечних стрижнів
Розрахунок ведуть по похилому перетину. Діаметр поперечних стрижнів задають з умови зварки, так, щоб відношення діаметра поперечного стрижня до діаметра подовжнього складало 1/4, тому діаметр поперечних стрижнів приймаємо рівним 4 мм, арматура класу А-I з кроком S = 310 мм
6.3.2. Розрахунок на продавлення
Розрахунок на продавлення конструкцій від дії сил, рівномірно розподілених на величезній площі повинен проводитися з умови:
F • Rbt • Um • h0 (3.1.17)
F – продавлююча сила, кН;
– коефіцієнт, що приймається рівним 1;
Um – середнє арифметичне значення периметрів верхньої і нижньої основ піраміди, що утворюється при продавлені.
При визначенні Um передбачається, що продавлення відбувається по бічній поверхні піраміди, а бічні грані нахилені під кутом 45º до горизонталі. При установці в межах піраміди продавлення хомутів, розрахунок повинен проводитися з умови:
F = Fd + 0,8 • Fsw = 291,46 + 0,8 • 6,615 =296,752 кН (3.1.18)
Fsw - визначається як сума всіх поперечних зусиль, сприйманих хомутами, що перетинають бічні грані розрахункової піраміди продавлення по формулі:
Fsw = Rsw • Asw , (3.1.20)
де Rsw – розрахунковий опір арматури, не повинне перевищувати значення, відповідного арматурі класу А-I. При обліку поперечної арматури значення Fsw повинне бути не менше 0,5 • Fb;
Asw – площа поперечного перетину арматури хомутів, рівна 12,6 мм2.
Fsw = 3 • 175 • 103 • 0,0000126 = 6,615 кН (3.1.21)
F 1• 750 • 1,20 • 0,55 = 495 кН (3.1.22)
F = 296,752 кН < 495 кН, що задовольняє умові розрахунку на продавлення.
7.Розрахунок осідання фундаменту паль.
Осідання ведемо як для умовного масиву палі – ростверк – грунт.
b усл = b св + 2Н ∙ tg;

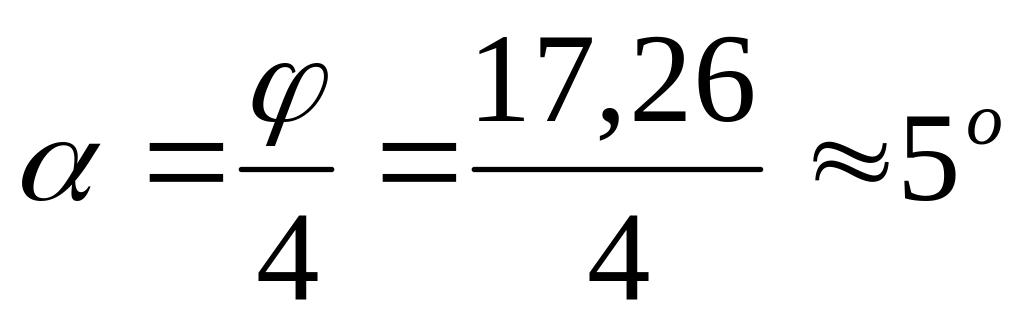

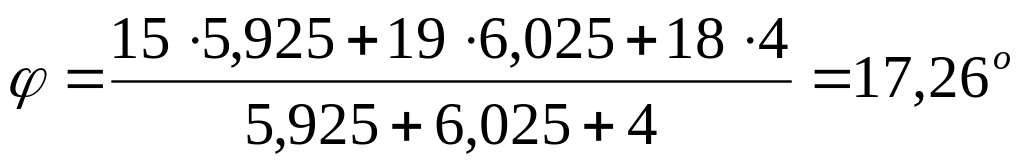

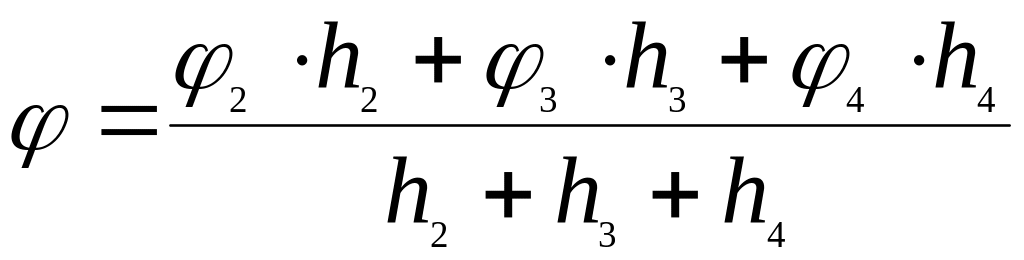

bусл = 1,7 + 2 ∙ 16,1 ∙ tg 5о = 4,79 м;
l усл = l св + 2Н ∙ tg;
l усл = 1,83 + 2 ∙16,1∙ tg 5о= 4,65 м;
Аусл = l усл ∙ bусл = 4,65∙ 4,79= 22,2735 м2.
dусл = dр + Н = 5,3+ 16,1= 21,4 м.
Vусл = Аусл ∙ dусл =22,2735 ∙ 21,4 =476,653 м3.
G = Vусл ∙ γср = 476,653 ∙ 20 = 9533,058 кН;

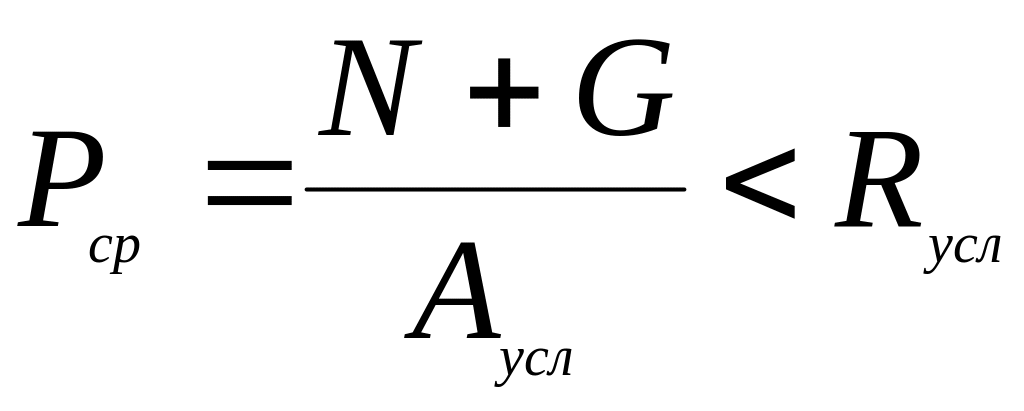

Рср < R;
;
;
Mγ =0,43; Mq =2,57; Mc =5,31.

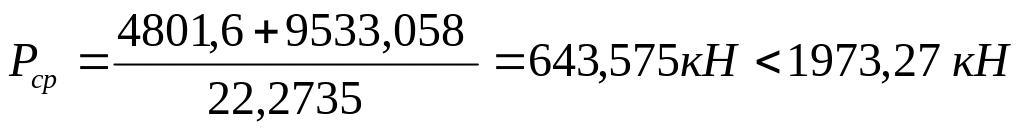

1) рср = 643,575 кН
2)
σzgo=
γ∙h=Σ
γi
∙ hi
=

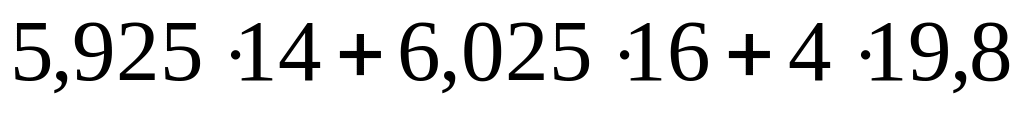

= 258,55 кПа
3) po = pср - σzgo = 643,575 – 258,55 = 385,025 кПа
4)hi = 0,2•b = 0,2 · 4,79 ≈ 1 м
5)Побудова епюри σzp
σzp = ∙ po
6)Знаходимо нижню межу товщі, що стискається:
0,2∙σzg > σzp

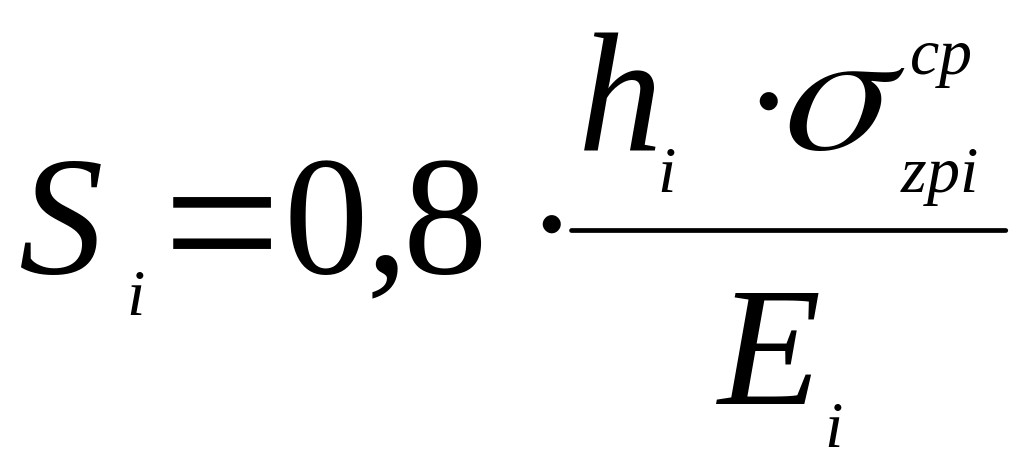

7)Осадка i – го шару:
8) Su > ΣS гранично допустиме осідання 8 см.
Z, м |
ξ |
α |
σzg, кПа |
0,2 σzg, кПа |
σzр і, кПа |
σzр, кПа |
Е, кПа |
S, м |
0 1 2 3 4 5 6 7 8 9
|
0 0,4 0,8 1,2 1,6 2,0 2,4 2,8 3,2 3,6
|
1,000 0,960 0,800 0,606 0,449 0,336 0,257 0,201 0,16 0,131
|
258,55 278,35 298,15 317,95 337,75 357,55 397,15 416,95 436,75 456,55
|
51,71 55,67 59,63 63,59 67,55 71,51 79,43 83,39 |
385,025 369,62 308,02 233,31 172,876 129,36 98,94 77,385
|
377,3225 338,82 270,665 203,0875 151,1125 114,15
|
20000 20000 20000 20000 20000 20000
|
0,015093 0,013553 0,010827 0,008124 0,006045 0,004566
|
НГСТ Σ =5,821 см
Умова виконалася 8 см > 5,821 см.
