Розрахунок поперечних стрижнів
Розрахунок ведуть по похилому перетину. Діаметр поперечних стрижнів задають з умови зварки, так, щоб відношення діаметра поперечного стрижня до діаметра подовжнього складало 1/4, тому діаметр поперечних стрижнів приймаємо рівним 4 мм, арматура класу А-I з кроком S = 310 мм
6.3.2. Розрахунок на продавлення
Розрахунок на продавлення конструкцій від дії сил, рівномірно розподілених на величезній площі повинен проводитися з умови:
F • Rbt • Um • h0 (3.1.17)
F – продавлююча сила, кН;
– коефіцієнт, що приймається рівним 1;
Um – середнє арифметичне значення периметрів верхньої і нижньої основ піраміди, що утворюється при продавлені.

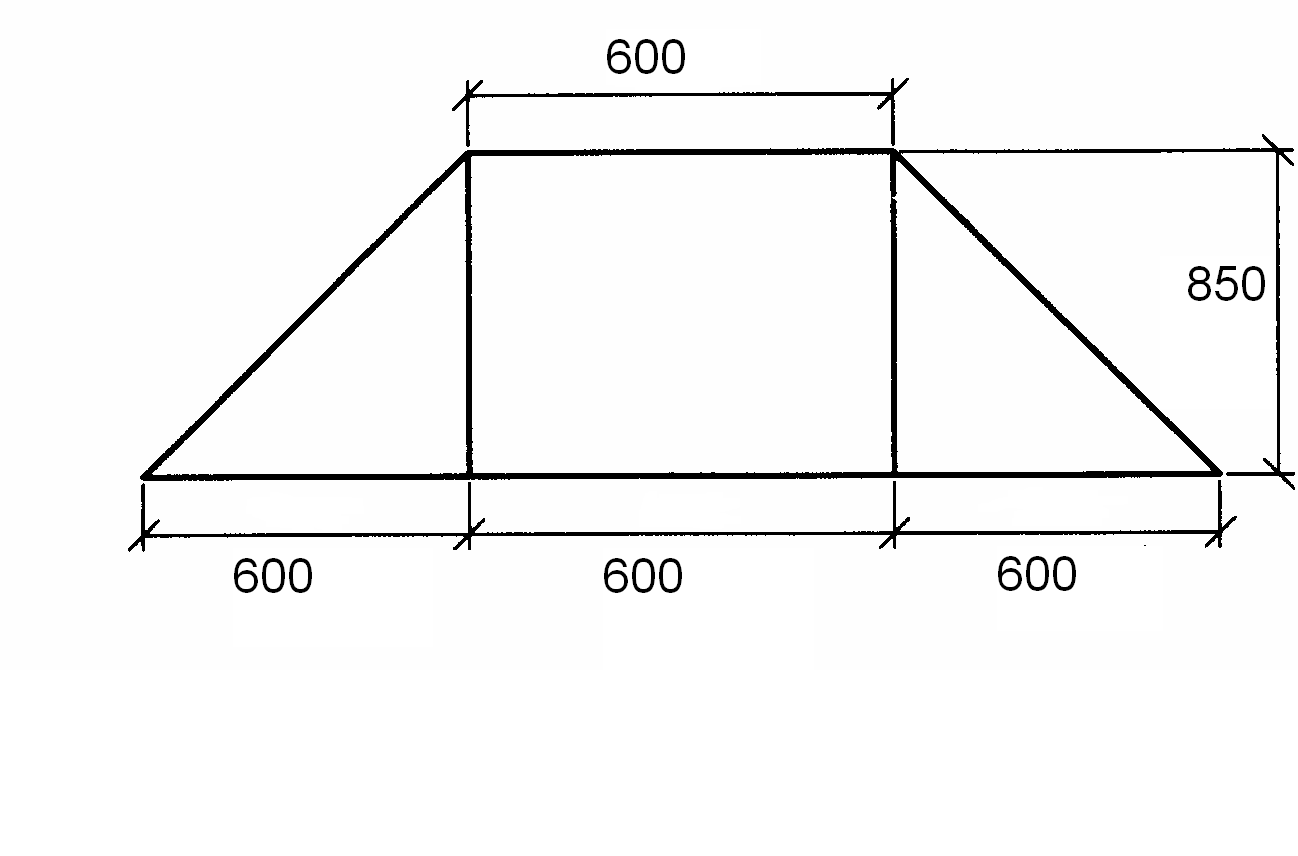

При визначенні Um передбачається, що продавлення відбувається по бічній поверхні піраміди, а бічні грані нахилені під кутом 45º до горизонталі. При установці в межах піраміди продавлення хомутів, розрахунок повинен проводитися з умови:
F = Fd + 0,8 • Fsw = 291,46 + 0,8 • 6,615 =296,752 кН (3.1.18)
Fsw - визначається як сума всіх поперечних зусиль, сприйманих хомутами, що перетинають бічні грані розрахункової піраміди продавлення по формулі:
Fsw = Rsw • Asw , (3.1.20)
де Rsw – розрахунковий опір арматури, не повинне перевищувати значення, відповідного арматурі класу А-I. При обліку поперечної арматури значення Fsw повинне бути не менше 0,5 • Fb;
Asw – площа поперечного перетину арматури хомутів, рівна 12,6 мм2.
Fsw = 3 • 175 • 103 • 0,0000126 = 6,615 кН (3.1.21)
F 1• 750 • 1,20 • 0,55 = 495 кН (3.1.22)
F = 296,752 кН < 495 кН, що задовольняє умові розрахунку на продавлення.
6.3.3.Розрахунок залізобетонних стрічкових ростверків фундаментів паль для внутрішніх стен.
q0 • L
P = , (3.1.1)
a
де L – відстань між осями паль по лінії ряду або рядів, м;
q0– рівномірно розподілене навантаження від будівлі на рівні низу ростверка, кН/м;
а – довжина напівоснови эпюры навантаження м, визначувана по формулі:
______
3 Ep • Ip
a = 3,14 • , (3.1.2)
Ek • bk
де Ep – модуль пружності бетону ростверка, МПа;
Ip – момент інерції перетину ростверка, м4;
Ek – модуль пружності блоків бетону над ростверком, МПа;
bk – ширина стіни блоків, що спираються на ростверк.
bр • h3р 2,5 • 0,63
Ip = = = 0,045 м4 (3.1.3)
12 12
bр – ширина ростверка, рівна 2,5 м;
hр – висота ростверка, рівна 0,6 м.
Підставимо значення у вищенаведену формулу:
__________
3 2,7 • 0,045 3_______
а = 3,14 • ––––– = 3,14 • 0,075 = 3,14 • 0,42172 = 1,324 1,4м (3.1.4)
2,7 • 0,6
тоді:
q0 • L 291,46 • 1,7
P = = = 353,916 кН (3.1.5)
a 1,4
Найбільшу ординату эпюри палі – р0 визначаємо по формулі:
q0 • Lp
р0 = , (3.1.6)
a
де Lp – розрахунковий проліт м, рівний 1,05 • Lсв;
де Lcв – відстань між палями в світлу, м.
291,46 • 1,155
р0 = = 240,4545 кН (3.1.7)
1,4
Розрахункові згинаючі моменти Моп і Мпр визначаються по формулах:
q0 • L2p 291,46 • 1,1552
Моп = - = - = - 32,401 кНм (3.1.8)
12 12
q0 • L2p 291,46 • 1,1552
Мпр = = = 16,20 кНм (3.1.9)
24 24
Поперечну перерізаючу силу в ростверку на межі палі визначаємо по формулі:
q0 • Lp 291,46 • 1,155
Q = = = 168,318 кН, (3.1.10)
2 2
де q0– рівномірно розподілене навантаження від будівлі на рівні низу ростверка, кН/м;
Lp – розрахунковий проліт, м.
Визначимо характеристики міцності бетону.
Rв – розрахунковий опір бетону класу В-15, Rв = 8,5 МПа.
Розрахунок міцності ростверка по перетинах нормальних до подовжньої осі. Підбір подовжньої арматури проводимо згідно СНіП 2.03.01-84 п. 3.18. Обчислюємо коефіцієнт m:
M
m = , (3.1.11)
Rb • b • h20
де М – момент в прольоті, кНм;
b – ширина прямокутного перетину, м;
h0– робоча висота, м;
h0= 600 – 50 =550 мм
16200 • 102
m = ≈ 0,02 (3.1.12)
8,5 •( 100)• 250 • 552
При m = 0,01 знаходимо ≈ 0,99 , тоді необхідну площу розтягнутої арматури визначимо по формулі:
M
As = , (3.1.13)
Rs • • h0
де М – момент в прольоті, кНм;
Rs – розрахунковий опір арматури, МПа.
16200 • 102
As = = 21,658 см2 (3.1.14)
365 • ( 100)• 0,99 • 55
Приймаємо на 1м.п. арматуру класу А-III 525 мм (As = 24,54, см2).
Перетин на опорі:
Момент на опорі рівний – 9,642 кНм.
Робоча висота h0= 600 – 50 = 550 мм
Обчислюємо коефіцієнт m:
М 32401 • 102
m = = = 0,0525 (3.1.15)
Rb • b • h20 8,5 •( 100)• 250 • 552
Знаходимо = 0,97 , тоді необхідну площу розтягнутої арматури визначимо по формулі, приймаючи арматуру класу А-III, Rs = 360 МПа:
M 32401 • 102
As = = = 43,316 см2 (3.1.16)
Rs • • h0 360•( 100) • 0,97 • 55
Приймаємо на 1м.п. стрижні з арматури А-III, 828 мм (As = 49,26 см2).
