Анероїд № 18653

Поправки анероїда виведені з звірення його з нормальним барометром обсерваторії, приведеним до нормальної ваги.

1. Поправки шкали:

При мм	Поправка, мм		При мм	Поправка, мм	При мм	Поправка, мм
790.0		-0.1	720.0	+0.6	650.0	+3.0
780.0		-0.2	710.0	+0.8	640.0	+3.2
770.0		-0.3	700.0	+1.0	630.0	+3.2
760.0		0.0	690.0	+1.4	620.0	+3.1
750.0		+0.1	680.0	+1.8	610.0	+2.8
740.0		+0.1	670.0	+2.3	600.0	+2.4
730,0		+0.4	660.0	+2.7	590.0	—

2. Поправка для приведення показань до 0° = -0.13t, де t - температура анероїда.

3. Додаткова поправка +1.5. Визначена в травні 1998р.

Примітка. Поправки додаються, якщо мають знак + та віднімаються при знаку -.

Додаткова поправка сильно змінюється з часом, особливо при вібраціях приладу, тому її слід визначати перед прокладанням ходу барометричного нівелювання і після його закінчення.

Пружинні барометри більш високого класу точності, призначенні для барометричного нівелювання називаються мікробарометрами. Відміна цих приладів від розглянутого вище барометра-анероїда, який вимірює тиск атмосфери в абсолютних одиницях, полягає в застосуванні дзеркально-лінзової відлікової системи, призначеної для високоточного вимірювання відносної деформації анероїдної коробки. Тому таким приладом вимірюється різниця атмосферного тиску між точками барометричного ходу. Точність визначення різниці тиску мікробарометрами становить 0.02-0.03 мм рт.ст.

Головними приладами, які застосовуються для вимірювання температури при барометричному нівелюванні є термометр-пращ, аспіраційний психрометр та термометри опору різних конструкцій.

Термометр-пращ ТМ-8 являє собою ртутний термометр, який має пристосування для його обертання. Ціна поділок шкали термометра становить 0.5^ або 1^С, а діапазон вимірювання температури від -36^ до +50^С.

Вимірювання температури виконують шляхом обертання термометра-праща над головою в площині паралельної поверхні землі з швидкістю

1-2 об/сек. Зробивши не менш 100 обертів виконують відлік температури, не доторкаючись резервуара термометра руками і ставши спиною до сонця. Температуру визначають кілька разів, при цьому відліки не повинні розходитись більш ніж 0.3^-0.4^С

Аспіраційний психрометр Ассмана є самим розповсюдженим приладом для вимірювання температури при барометричному нівелюванні, так як він позволяє одночасно з визначенням температури визначити і вологість навколишнього повітря.

Вологість визначається на основі показань двох однакових термометрів, поверхня резервуара одного з них весь час підтримується в змоченому водою стані. З поверхні резервуара вологого термометра відбувається випаровування води, інтенсивність якого залежить від вологості навколишнього повітря. Чим більше нестача насичення водяними парами навколишнього повітря, тим інтенсивніше випаровування води з поверхні резервуара змоченого термометра і нижче його показання, так як на випаровування витрачається тепло. Тому різниця в показаннях «сухого» та «вологого» термометрів характеризує вологість повітря.

Аспіраційний психрометр (рис 14.3) складається з двох термометрів, закріплених у металевій оправі. На нижній частині оправи закріплені дві трубки, які являють захист резервуарів термометрів. Ці трубки за допомогою спеціального повітропостачального каналу з’єднані з аспіратором, який прокачує зовнішнє повітря крізь трубки повз резервуари термометрів. Аспіратор має пружинний двигун, який обертає вентилятор.

Резервуар одного з термометрів обв’язаний батистом, коротко обрізаним під резервуаром.

Діапазон вимірювання температур від -35^ до +50^С. Ціна поділок шкал термометрів 0.2^С.

Вимірювання температури виконують так. Психрометр підвішують не нижче чим 2м над землею за 15 хвилин до початку вимірювань (взимку - за 30 хвилин). За 4 хвилини до зняття відліків (взимку - за 15-20 хвилин) акуратно змочують батист на резервуарі термометра. Для змочування беруть гумову грушу, яка додається до психрометра і наповнюють її дистильованою водою. Обережно вводять піпетку в трубку, де знаходиться обв’язаний батистом резервуар термометра. Почекавши деякий час (3-5 сек.) поки батист промокне, грушу прибирають.

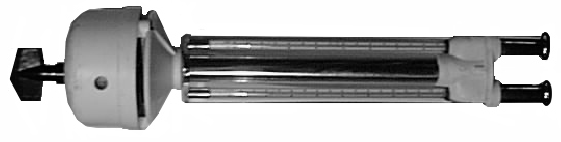

Рисунок 14.3 - Аспіраційний психрометр

До відмови заводять пружину двигуна вентилятора і на четвертій хвилині після його пуску беруть відліки по термометрах. При виконанні відліків спочатку слід швидко брати відліки десятих часток градусів по сухому та змоченому термометрах, записати результати і тільки після цього взяти та записати цілі градуси. При виконанні відліків необхідно стояти з підвітряного боку від психрометра.

Взимку при мінусових температурах після відліку слід переконатись, що на батисті термометра знаходиться: лід чи переохолоджена вода.

Відліки по термометрах виправляють поправками, які беруться з перевірних посвідчень термометрів. В таблиці 14.2 наведений зразок перевірного посвідчення на термометр.

При виконанні робіт в рівнинних районах психрометр використовують тільки для вимірювання температури. В гірських районах, в разі необхідності, їм вимірюють вологість повітря. Вологість обчислюють по показаннях сухого та змоченого термометрів, користуючись спеціальними таблицями.

Таблиця 14.2 Зразок перевірного посвідчення на термометр

Термометр № 639453 КЗ (567)

Поправки для приведення показань термометра до міжнародної температурної шкали:

При С	-70	-60	-50	-40	-30	-20	-10	0
Поправка					-0,05	+0,08	-0,08	0,00
При С	+10	+20	+30	+40	+50	+60	+70	+80
Поправка	-0,09	+0,08	-0,08	+0,01	-0,10

Для зручності користування поправками нижче приведена таблиця у десятих долях градусів.

Від	до	поправка	Від	до	Поправка
-30.0	-22.4	0.0	+12.4	+18.2	0.0
-22.3	-18.2	+0.1	+18.3	+21.8	+0.1
-18.1	-11.9	0.0	+21.9	+28.1	0.0
-11.8	-6.3	-0.1	+28.2	+33.3	-0.1
-6.2	+5.5	0.0	+33.4	+45.6	0.0
+5.6	+12.3	-0.1	+45.7	+50.0	-0.1

В основу конструкції термометрів опору покладена залежність зміни електричного опору провідників з зміною їх температури. Термометр опору дозволяє здійснити дистанційне вимірювання температури повітря на віддалі від поверхні землі до 10-15 метрів. Це дозволяє значно послабити вплив грунту і його покрову на результати визначення температури у приземному шарі повітря і цим поліпшити точність визначення висот при барометричному нівелюванні. Межі вимірювання температури дистанційним термометром опору складають від -40^ до +40^С. Точність його - 0.2^-0.4^С.
