13.5. Підготовка планшета

Для зменшення деформації паперу його наклеюють на листи алюмінію або авіаційної фанери розміром з мензульну дошку. Такий лист обклеюють з одного боку креслярським папером найвищої якості, з іншого - звичайним креслярським папером, щоб основа не стовбурчилась.

Після висихання планшета на ньому будують координатну сітку і наносять вершини зйомочної трапеції. За координатами наносять опорні пункти. Біля кожного пункту підписують його номер і висоту.

Щоб креслярський папір не забруднювався в полі, його закривають зверху цупким папером (сорочкою), яку приклеюють тільки знизу у вологому стані. Після сушки сорочка щільно охоплює планшет.

У місцях зйомки і розміщення пунктів геодезичної основи верхній папір вирізають. Для визначення місця вирізу користуються калькою висот, на яку нанесені пункти геодезичної основи ще до покриття планшета "сорочкою".

Виготовлений таким чином лист алюмінію або фанери прикріплюється до мензульної дошки мідними гвинтами або мідними гвіздками.

13.6. Встановлення мензули на станції

Перш ніж розпочати роботу на станції, потрібно встановити планшет. Спочатку грубо "на око" орієнтують, гоpизонтують і центрують планшет. Тоді для точного встановлення планшета ці операції виконують в зворотному порядку за допомогою приладдя мензули. При порушенні вказаного порядку встановлення наступна операція спричиняє порушення раніш виконаної операції.

Центрування мензули полягає в установленні точки, нанесеної на планшет, над відповідною до неї точкою місцевості з похибкою для зйомки масштабу 1:500 – 2.5 см, 1:1000 - 5 см, 1:2000 - 10 см, 1: 5000 - 25 см. Тому при зйомках масштабів 1:500 - 1:2000 центрування планшета виконується за допомогою центрувальної вилки з виском (pис.13.3); при зйомках масштабів 1:5000 та дрібніше мензулу центрують "на око".

Гоpизонтування планшета виконують за допомогою рівня на лінійці кіпрегеля і трьох підйомних гвинтів підставки мензули. Для цього кіпрегель встановлюють так, щоб лінійка кіпрегеля була паралельною до двох підйомних гвинтів підставки мензули. Обертанням цих гвинтів у різні боки приводять бульбашку рівня на середину. Тоді переставляють кіпрегель на 90°, тобто за напрямком третього гвинта. Повертаючи цей гвинт, установлюють бульбашку рівня в нуль-пункт.

Планшет вважається горизонтальним, якщо бульбашка рівня відхиляється від нуль пункту не більше, ніж на 2 поділки ампули.

Орієнтування мензули виконують таким чином. Прикладають скошений край лінійки кіпрегеля до орієнтованої лінії ab на планшеті (рис 13.7). Повертають планшет з кіпрегелем до тих пір, поки перехрестя сітки труби не співпаде з віхою, встановленою за орієнтованим напрямком. Таким чином, планшет буде орієнтованим. Якість орієнтування слід контролювати за іншими точками місцевості, наприклад, ac. Для цього ребро лінійки кіпрегеля прикладають до точки а на планшеті і повертають кіпрегель на точку С місцевості. Якщо планшет орієнтований правильно, то скошене ребро лінійки повинне пройти через точку с планшета. У протилежному випадку перевіряють правильність накладання точок за координатами.

Рисунок 13.7 - Орієнтування мензули

Похибка центрування мензули. Нехай на місцевості закріплені точки А та В, і нанесені за координатами на планшет (точки а і b на рис. 13.8). При встановленні мензули над точкою місцевості А точка а планшета внаслідок похибки центрування виявилась не на одній прямовисній лінії з точкою місцевості А. Нехай їй буде відповідати у натурі деяка точка А'. Віддаль АА', що позначена через е, буде лінійною похибкою центрування.

При орієнтуванні мензули лінія ab буде суміщена не з лінією АB, а з A'B, у результаті виникає кутова похибка x.

З трикутника АА'В напишемо:

,

де D - віддаль від станції до точки В.

Оскільки кут х малий, то замінимо на , тоді

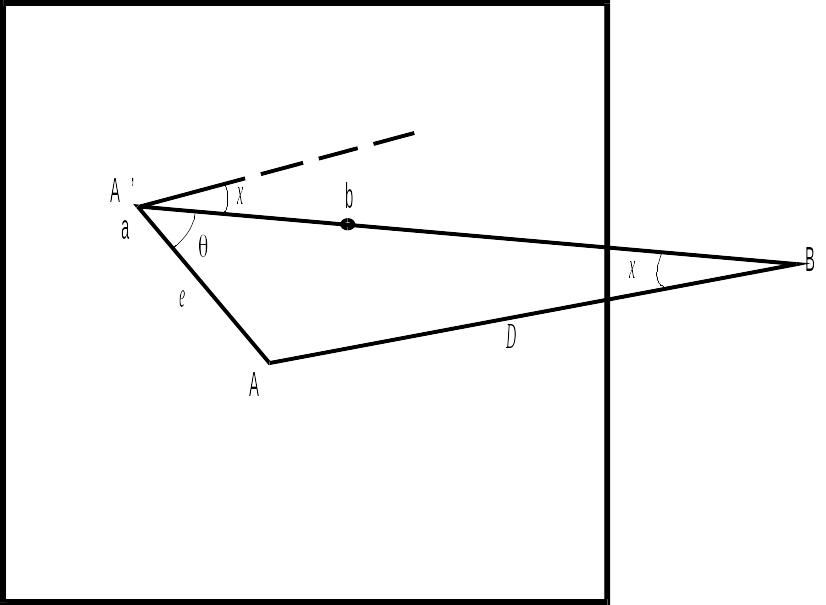

Рисунок 13.8 - Похибка центрування мензули

, (13.2)

де =3438'.

З формули (13.2) випливає, що максимальне значення похибки орієнтування буде при =90°, коли =1. Тому

,

звідки лінійна похибка центрування

, (13.3)

де - допустима похибка центрування при максимальній похибці орієнтування мензули.

При мензульній зйомці похибка орієнтування вважається допустимою, якщо вона не перевищує 2'. Тоді для різних віддалей допустима похибка центрування, обчислена за формулою (13.3), складе:

при D =100м, 5.8см;

при D =300м, 17.5см;

при D =500м, 29.1см.

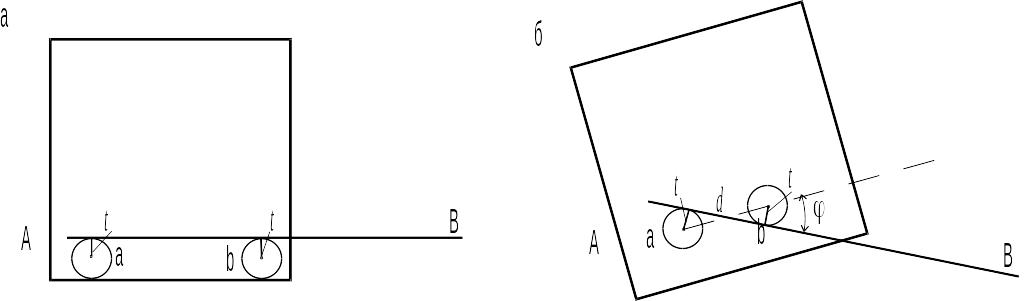

Рисунок 13.9 - Похибка орієнтування мензули

Для орієнтування планшета за сторонами теодолітного ходу ребро лінійки кіпрегеля прагнуть прикласти до центрів наколів a та b, якими відмічені положення точок A і B місцевості. (pис.13.9).

При цьому допустима похибка t =0.1мм, яка вважається рівною роздільній здатності ока. Якщо ребро лінійки кіпрегеля відійшло від точок a і b в один бік, то лінія на планшеті буде паралельною до лінії АВ місцевості і похибка орієнтування була би рівною нулю. Очевидно найгіршим буде таке положення, коли ребро лінійки кіпрегеля при пpикладанні відійде від центрів наколів a і b на величину t у різні боки.

У цьому випадку похибка орієнтування дорівнює куту , утвореному лінією ab, яка з'єднує центри наколів, і лінією АВ місцевості. Оскільки кут є малий, то з рис. 13.9 отримаємо:

, (13.4)

де d- довжина відрізка ab на планшеті; =3438'

Якщо є допустима похибка орієнтування, то довжина відрізка ab повинна задовольняти співвідношенню

. (13.5)

При допустимій похибці орієнтування: =2' та t =0.1мм з формули (13.5) отримаємо 34см.

Таким чином, щоб добитися необхідної точності орієнтування, яка дорівнює 2', необхідно, щоб віддаль між точками на планшеті була не меншою 34см.

Віддалі між точками на планшеті, за якими його орієнтують, не завжди досягають 34 см і тому не дозволяють орієнтувати його з належною точністю. У цьому випадку лінію продовжують за допомогою допоміжних точок a' і b' (pис.13.10).

Якщо лінія, за якою орієнтують планшет, нанесена по координатах, то будують трикутник , подібний до трикутника , катетами якого є прирісти координат та пунктів a і b. Помноживши ці прирісти на яке-небудь число k, отримаємо

Тоді координати допоміжної точки b' будуть дорівнювати:

.

Рисунок 13.10 - Допоміжні орієнтирні точки мензули

Аналогічним шляхом отримують координати іншої допоміжної точки а'.

Значення чисел k підбирають, виходячи з того, щоб точки а' і b' поміщались на планшеті.

Допоміжні точки а' і b' наносять за їхніми координатами на планшет. Приклавши до них лінійку на полях планшета прокреслюють штрихи a-b.

Вказаний спосіб можна застосувати для креслення напрямку b-f на добре видимий пункт F, який не помістився на планшеті, але необхідний для орієнтування у точці B.
