Выполнение работы

Задание 1. Исследование АЧХ резонансного усилителя (рис. 2).

На лабораторном стенде подключите к измерителю АЧХ резонансный усилитель, SA1 установите в положение 1. Зарисуйте АЧХ для данного положения переключателя, определите полосу пропускания. В положениях 2 и 3 SA1 повторите измерения. Рассчитайте добротности контура для трех положений переключателей. Объясните полученные результаты.

Задание 2. Исследование АЧХ полосового усилителя (рис. 3).

На лабораторном стенде подключить к измерителю АЧХ полосовой усилитель. Переключатель SA2 установить в положение 1, в котором связь между контурами обеспечивается за счет очень малой монтажной емкости C_м. Зарисуйте АЧХ для данного положения SA2 и определите полосу пропускания. Увеличьте связь между контурами, установив переключатель в положение 2, зарисуйте АЧХ и определите полосу пропускания. За счет C_св2 установите сильную связь между контурами (положение 3 SA2). Зарисуйте АЧХ и определите полосу пропускания. Объясните полученные результаты и сделайте выводы.

Лабораторная работа №6

Исследование схемы симметричного мультивибратора

Вопросы для подготовки

1. Основные параметры последовательности импульсов.

2. Транзисторный ключ, режимы работы.

3. Схема транзисторного ключа.

4. Электрическая схема мультивибратора.

5. Временные диаграммы работы мультивибратора.

6. Радиоэлементы схемы, определяющие период колебаний мультивибратора.

Приборы и оборудование

Лабораторный стенд, электронно-лучевой осциллограф, источник питания.

Описание лабораторной работы

Измерительная схема для исследования симметричного мультивибратора приведена на рис.1.

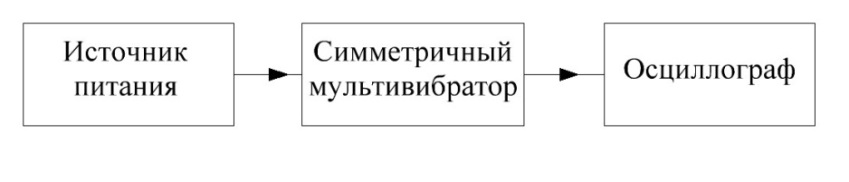

Рис.1. Измерительная схема для исследования симметричного мультивибратора

Электрическая схема симметричного мультивибратора приведена на рис.2.

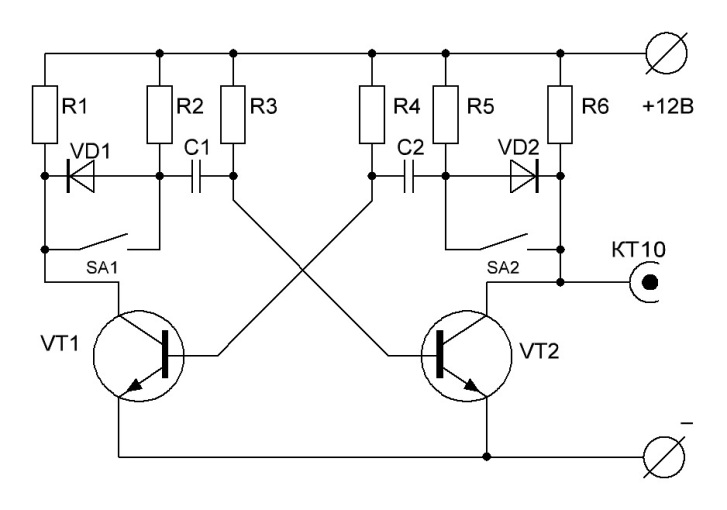

Рис.2. Электрическая схема исследуемого симметричного мультивибратора

Выполнение работы

Задание 1. Определить по выходному напряжению форму импульса и параметры периодической последовательности импульсов.

Замкнуть переключатели SА1 и SА2, подключить осциллограф к контрольной точке КТ10 и определить форму импульса. Объясните причину искажений фронта импульса. При помощи осциллографа измерьте период, длительность, скважность и амплитуду импульсов. Сравните амплитуду импульсов с напряжением питания, сделайте заключение о режимах работы транзисторов в схеме мультивибратора. Зарисуйте осциллограмму.

Задание 2. Исследовать влияние на форму импульсов диодов VD₁ и VD₂.

Подключить осциллограф к контрольной точке КТ10. Зарисовать временную диаграмму выходной периодической последовательности при замкнутых SA1 и SA2. Обратить внимание на фронт импульсов. Разомкнуть переключатели и зарисовать полученную осциллограмму. Объясните причины изменения фронта выходного напряжения.

По результатам лабораторной работы сделайте выводы.

Лабораторная работа №7 Исследование работы автогенератора на туннельном диоде

Вопросы для подготовки

1. Основные характеристики туннельного диода.

2. Эквивалентная схема туннельного диода.

3. Применение туннельных диодов в усилительной технике.

4. Выбор рабочей точки.

5. НЧ и ВЧ генераторы на туннельном диоде.

6. Особенности автогенератора на туннельном диоде.

Приборы и оборудование

Лабораторный стенд, электронно-лучевой осциллограф, источник питания.
