Выполнение работы

Задание 1. Исследование схемы двухтактного усилителя мощности на комплементарных транзисторах (рис.2).

Подключить звуковой генератор к КТ7, а осциллограф к КТ8. Тумблер SA1 должен быть включен (цепь VD1, VD2 закорочена). Зарисовать форму выходного сигнала в режимах класса В. Обратить внимание на искажения U_Вых. Разомкнуть тумблер, переведя усилитель мощности в режим АВ. Зарисуйте форму выходного сигнала и убедитесь в отсутствии его искажений. Объясните причину этих искажений выходного сигнала.

Задание 2. Исследовать схемы двухтактного усилителя мощности на транзисторах одной проводимости (рис.3).

Подключить звуковой генератор к КТ9, а осциллограф к КТ10. Зарисуйте форму выходного сигнала. Переменными резисторами установить режим АВ по минимуму искажений выходного сигнала и его максимальной амплитуде. Зарисуйте осциллограмму. Объясните работу схемы и необходимость применения фазоинвертора.

По результатам лабораторной работы сделайте выводы.

Лабораторная работа №2

Изучение работы LC-генератора

Вопросы для подготовки

1. Генераторы гармонических колебаний. Структурная схема автогенератора.

2. Транзисторный автогенератор с трансформаторной связью.

3. Условия самовозбуждения автогенератора.

4. Баланс фаз и амплитуд.

5. Трехточечные схемы LC-автогенераторов.

6. Стабилизация частоты автогенератора.

Приборы и оборудование

Лабораторный стенд, электронно-лучевой осциллограф, источник питания.

Описание лабораторной работы

Измерительная схема для исследования LC-автогенератора показана на рис.1.

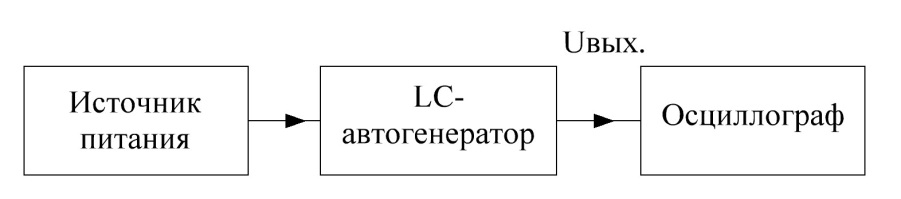

Рис.1. Измерительная схема для исследования LC-автогенератора

Электрическая схема LC-автогенератора с эмиттерным повторителем приведена на рис.2.

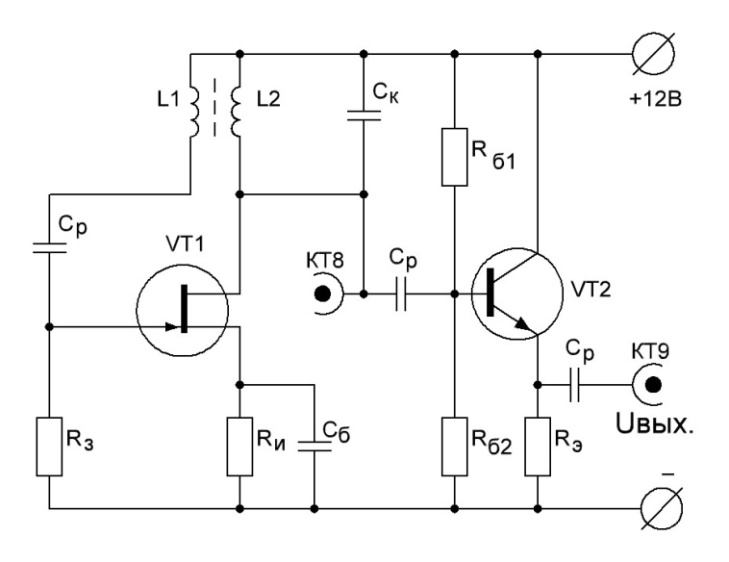

Рис.2. Электрическая схема LC-автогенератора с эмиттерным повторителем

Выполнение работы

Задание 1. Измерение параметров выходного напряжения

LC-автогенератора.

Подать на вход осциллографа выходное напряжение снимаемое с КТ9. Зарисовать осциллограмму. При помощи осциллографа измерить частоту выходного сигнала и его амплитуду.

Задание 2. Измерение коэффициента усиления по напряжению эмиттерного повторителя.

Подключить осциллограф к контрольной точке КТ8 и измерить амплитуду сигнала. Затем подключить осциллограф к КТ9 и измерить выходное напряжение. Вычислить коэффициент усиления. Объясните полученный результат.

По результатам лабораторной работы сделайте выводы.

Лабораторная работа №3

Изучение работы RC-автогенератора

Вопросы для подготовки

1. Структурная схема автогенератора типа RC.

2. Условия баланса фаз в автогенераторах RC-типа.

3. Трехзвенная фазовращающая цепочка из RC-звеньев.

4. RC-автогенераторы с мостом Вина.

5. Автогенератор с мостом Вина на операционном усилителе.

6. Электрическая схема RC-автогенератора.

Приборы и оборудование

Лабораторный стенд, двухлучевой осциллограф, источник питания.

Описание лабораторной работы

Измерительная схема для исследования RC-автогенератора показа на рис.1.

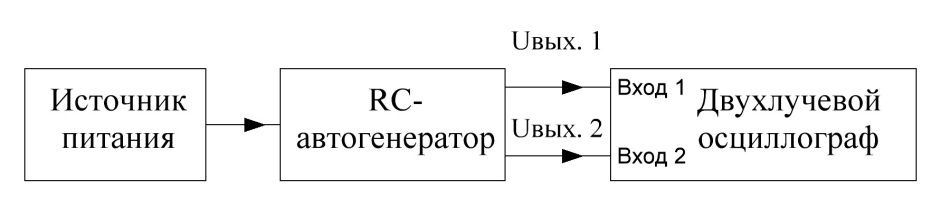

Рис.1. Измерительная схема для исследования RC-автогенератора с фазовращающей RC-цепочкой

Электрическая схема RC-автогенератора с фазовращающей RC-цепью показана на рис.2.

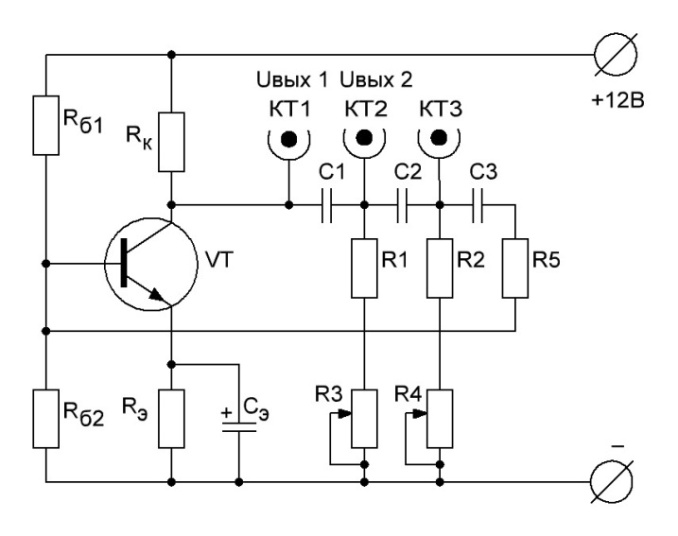

Рис.2. Электрическая схема RC-автогенератора с фазовращающей

RC-цепью

Выполнение работы

Задание 1. Измерение параметров выходного напряжения

RC-автогенератора.

Подключить вход 1 двухлучевого осциллографа к контрольной точке КТ1. Зарисовать осциллограмму выходного напряжения. При помощи осциллографа измерить частоту выходного сигнала и его амплитуду. Убедиться, что при вращении потенциометров R₂ , R₄ частота выходного синусоидального напряжения изменяется. Определить f_max и f_min выходного напряжения исследуемого RC-автогенератора.

Задание 2. Измерение фазового сдвига, вносимого одним RC-звеном.

Подключить вход 1 двухлучевого осциллографа к контрольной точке КТ1, а вход 2 к КТ2. Регулировками осциллографа уровнять амплитуды сигналов и совместить их оси. Измерить величину фазового сдвига между сигналами. Аналогично можно измерить разность фаз в точках КТ1 и КТ3. Определить суммарный фазовый сдвиг RC-цепи. Объясните полученные результаты и сделайте выводы.
