3.1.5 Выбор пускозащитной аппаратуры

В качестве пускозащитных устройств для сетей рабочего и аварийного освещения принимаем автоматические выключатели.

1. Выбираем автоматический выключатель для первой группы светильников по следующим условиям:

Соответствия номинального напряжения выключателя U_H.B номинальному напряжению сети U_C.

U_HB ≥ U_C , (76)

230B ≥ 220B.

Соответствие тока автомата рабочему току

I_HP ≥ I_P

63≥8,85

Соответствие номинального тока расцепителя автомата расчетному рабочему току электроприемников:

I_HP ≥ k_H1I_P, (77)

где k_H1 – коэффициент надежности; k_H1=1,2...1,4.

I_HP = 1,2 ∙ 8,85=10,62 А.

Принимаем I_HP=12,5 А.

12,5 ≥ 10,62

Окончательно для первой группы светильников принимаем автоматический выключатель марки ВА47-29, с номинальным током расцепителя I_нр= 12,5А.

Автоматы для остальных линий выбираем аналогично и заносим результаты в таблицу 24

Таблица 24

Выбор автоматических выключателей

Групповая линия	Iр	Кн	Кн*Iр	Iном.р	Марка автомата
N1	8,85	1,2	10,62	12,5	ВА 47-29
N2	20,2	1,2	24,24	25	ВА 47-30
N3	5,91	1,2	7,092	8	ВА 47-31
N4	20,2	1,2	24,24	25	ВА 47-32
N5	16,41	1,2	19,692	20	ВА 47-33
N6	16,36	1,2	19,632	20	ВА 47-34
Аварийная	8,84	1,2	10,6	12,5	ВА 47-34

3.1.6 Выбор сечений проводов и кабелей.

Для осветительной сети расчет сечений проводов и кабелей будим производить по трем условиям.

1. I_п ≥ I_р (78)

где I_п – допустимый ток проводника, А;

I_р – расчетный ток в линии, А.

2. I_п ≥ k_з ∙ I_а.з. ( 79)

где k_з – коэффициент защиты, принимаем по таблице 10.2.1 равным 1 ;

I_а.з. – номинальный ток автомата защиты, А.

I_а.з. = I_р ∙ k_н;

где k_н – коэффициент надежности, принимаем равным 1,3.

3. По допустимой потере напряжения. Допустимая потеря напряжения равна ∆U_доп = 2.5 %.

Расчет производится по выражению:

; (80)

где С - коэффициент, характеризующий сеть и материал проводника, для осветительной сети С=12,8 –медный проводник, однофазная сеть, так как для осветительной сети взрывоопасного помещения необходимо выбирать кабель марки ВВГ.

Все необходимые данные по сечениям проводов мы берем из таблицы 10.1.3. [21]

Рассчитаем сечение кабеля для первой группы светильников.

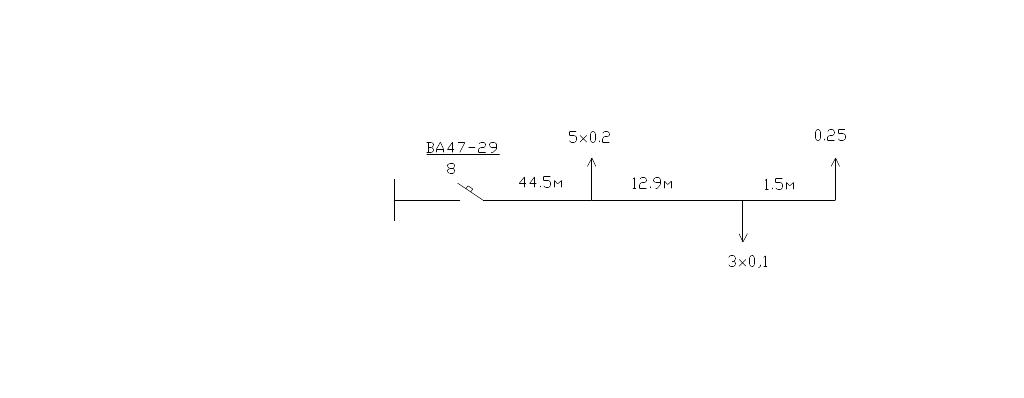

Рис 2 Принципиальная схема распределения светильников в первой группе.

1. 19 > 8,85

F = 1,5 мм².

2. 19 > 12,5

F = 1,5 мм².

3.

Определяем фактические потери напряжения при стандартном значении сечении:

Фактические потери напряжения при сечении 1,5 мм² составят:

Так как фактические потери напряжения меньше допустимых, то для первой группы светильников принимаем кабель ВВГ - 1(3х1,5).

Остальные КЛ выбираем аналогичным способом по принципиальным схемам распределения светильников, приведенным ниже, результаты заносим в таблицу 25.

Рис 3. Принципиальная схема распределения светильников в второй группе.

Рис 4. Принципиальная схема распределения светильников в третьей группе.

Рис 5. Принципиальная схема распределения светильников в четвертой группе.

Рис 6. Принципиальная схема распределения светильников в пятой группе.

Рис 7. Принципиальная схема распределения светильников в шестой группе.

Рис 8. Принципиальная схема распределения светильников в седьмой группе.

Таблица 25

Выбор сечения КЛ для сетей освещения

Групповая линия	Iр	Iа.з	Кн	Iр*Кн	Iп	F,мм2	∑Pp*L кВт*м	ΔU%
N1	8,85	12,5	1,3	11,505	19	1,5	13.49	0,7
N2	20,2	25	1,3	26,26	35	4	87,6	1,71
N3	5,91	8	1,3	7,683	25	2,5	76.44	1,52
N4	20,2	25	1,3	26,26	35	4	23,9	0,43
N5	16,41	20	1,3	21,333	35	4	112,7	2,20
N6	16,36	20	1,3	21,268	35	4	126.72	2,48
Аварийная	8,84	12,5	1,3	11,492	19	1,5	40,6	2,11
