Дальномеры. Лазерный прибор разведки лпр-1 (лпр-2).

- определять прямоугольные координаты цели по известным координатам ориентира без знания координат точки стояния прибора;

В комплект прибора входят:

- дальномер;

- углоизмерительное устройство;

- тренога;

- комплект ЗИП;

- упаковка.

У стройство ЛПР-1:

1-рукоятка стробирования;

2-окуляр индикатора;

3-крышка аккумуляторного отсека;

4- ручка включения прибора; 5-кнопки ИЗМЕР.1,ИЗМЕР.2;

6-тумблер включения подсветки;

7-окуляр визира;

8- разъем подключения б

Рис.20. ЛПР-1 (со стороны окуляров).

лока выносных кнопок измерения.

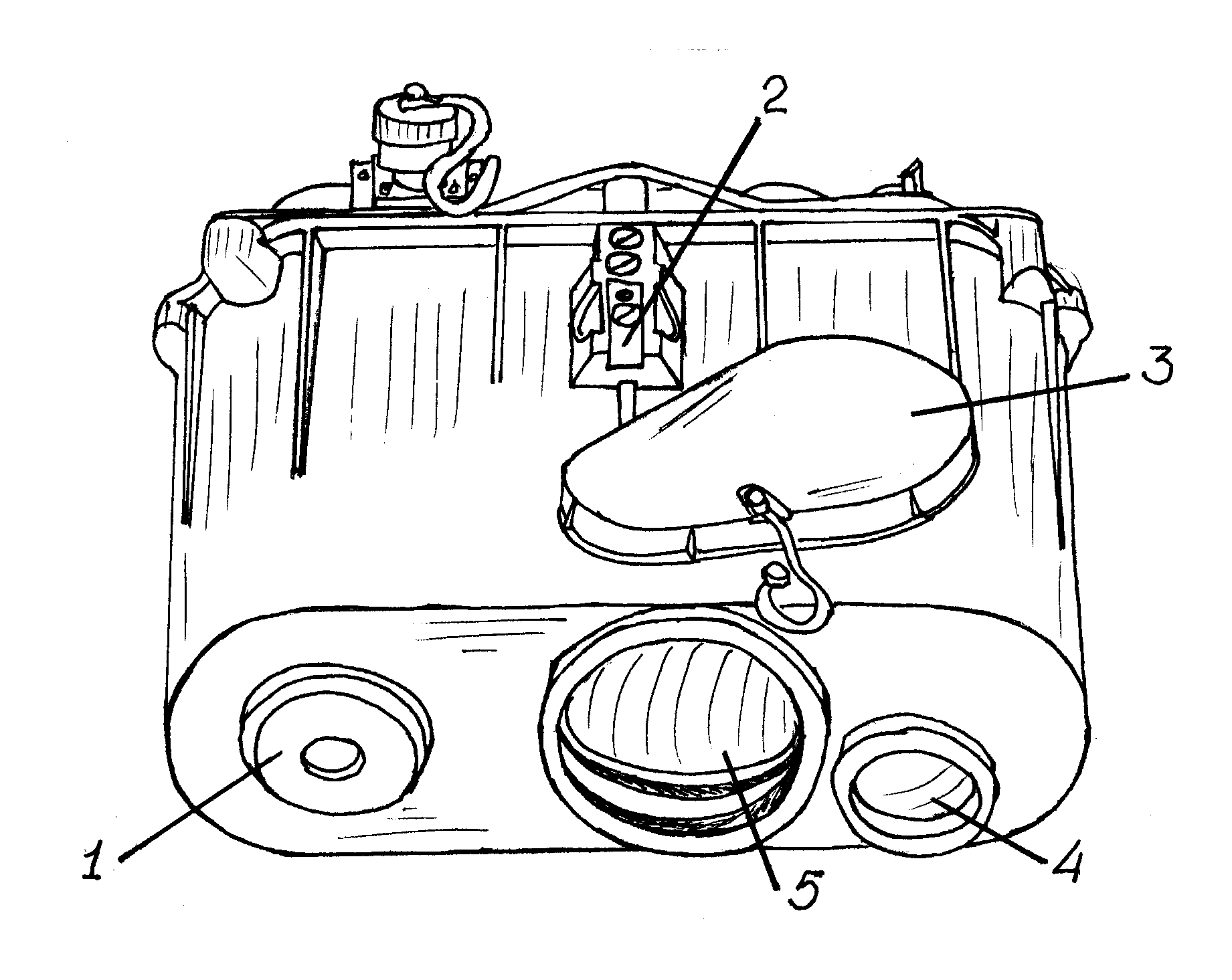

Устройство ЛПР-1:

1-патрон осушки;

2-кронштейн;

3-крышка;

4-телескоп;

5-объектив.

Рис.21. ЛПР-1 (со стороны объектива).

л пр-2 (рис.22):

5-рукоятка стробирования; 6-окуляр индикатора;

7-вилка ОНЦ-БМ; 8-крышка отсека АКБ; 9-ручка переключения режима работы; 10-кнопка ПАМЯТЬ;

11-кнопка ИЗМЕР;

12-окуляр визира;

13-вилка ОНЦ-БС.

Углоизмерительное

устройство:

1-лупа с нониусом;

2-ручка; 3-уровень;

4-маховичок точного наведения (по горизонтали); 14-буссоль; 15-лимб.

Тренога (см. устройство ЛПР-1).

Рис.22. ЛПР-2 вид со стороны окуляров.

лпр-2 (рис.23):

1. крышка;

2. кронштейн;

3. крышка;

4. ремень;

5. патрон осушки.

Рис. 23. ЛПР-2 вид со стороны объектива.

Технические характеристики дальномеров

Технические  характеристики	ЛПР-1 (1Д13) "Каралон - М"	ЛПР-2. (1Д18)
Диапазон измеряемых дальностей	145-20000  м	50-20000 м
Дальность действия до цели типа танк	5000 м	5000 м
Ошибка измерения	10 м	10 м
Увеличение визира	7х	8х
Угол поля зрения визира	6,7гр	6гр
Ошибка измерения горизонтальных углов не более	0-02 д.у.	-
Ошибка измерения магнитного азимута не более	0-03 д.у.	-
Ошибка определения прямоугольных координат не более	50 м	-
Напряжение питания	11 -14  V	10-14 V
Ток потребления не более	0.8   А	0.4 А
Ресурс работы с одной зарядки АКБ: при t +20 и +50 С при t -40 С	600 измер 200 измер	1000 измер -
Время готовности к измерению	3-5 с	-
Масса дальномера Масса в боевом положении Масса в походном положении	2,5 кг 5 кг 15 кг	- -

Требование к позиции

Для ведения боевой работы ЛПР устанавливают на наблюдательном пункте таким образом, чтобы в створе луча не было помех, мешающих определять координаты выбранных целей.

ЛПР-1(2) из походного положения в боевое переводите в следующем порядке:

- выберите место для наблюдения;

- если наблюдения и измерения должны производиться с треноги, установите треногу в выбранном месте, выдвинув телескопические ноги на необходимую длину и направив одну из ног в сто­рону наблюдения, основание треноги должно располагаться примерно горизонтально;

- если нет необходимости или возможности воспользоваться треногой, вывинтите чашку треноги из основания и закрепите ее на каком-либо деревянном предаете, воткнув анкер в деревянный предмет и завернув его туда до упора;

- установите углоизмерительное устройство шаровой опорой в чашку;

- отгоризонтируйте УИУ по шаровому уровню, вращая УИУ в чашке и введя пузырек уровня в центр кольцевых рисок. Надежно закрепите УИУ зажимом;

- установите ЛПР-1 на углоизмерительное устройство, перемещая дальномер вдоль направляющих кронштейна УИУ, введите в ТВ-образный паз кронштейна дальномера прижим УИУ до упора, после чего надежно закрепите дальномер, повернув рукоятку зажимного устройства;

- сориентируйте дальномер по магнитному меридиану.

Прибор из походного положения в боевое при работе с перископической артиллерийской буссолью переводите в следующем порядке:

- установите треногу буссоли, установите буссоль в чашку треноги, отгоризонтируйте ее и сориентируйте;

- установите переходной кронштейн на монокуляре буссоли и надежно закрепите зажимным винтом;

- перемещая дальномер вдоль направляющих переходного кронштейна, введите в Т-образный паз кронштейна дальномера прижим кронштейна до упора, после чего надежно закрепите дальномер, повернув рукоятку переходного кронштейна.

Прибор из боевого положения в походное переводите в следующем порядке:

- поверните до упора ручку зажимного устройства УИУ или переходного кронштейна и снимите дальномер с УИУ или с переходного кронштейна, уложите его в футляр;

- уложите также в футляр, преобразователь координат, салфетку, карандаш, резинку, запасную аккумуляторную батарею (если они использовались в работе).

Перевод прибора из походного положения в боевое.

- выберите место для наблюдения;

- установите треногу, либо, вывинтив чашку треноги из основания, воткните анкер в деревянный предмет и заверните его до упора;

- установите углоизмерительное устройство и отгоризонтируйте его;

- установите дальномер;

Подготовка прибора к применению

Снимите с объективов дальномера крышку и установите окуляр визира на резкость изображения сетки, вращая оправу окуляра.

 Ориентирование дальномера по магнитному меридиану производите в следующем порядке:

- разарретируйте магнитную стрелку

буссоли, вывинтив до упора круглую рукоятку тормоза магнитной стрелки и отведите рукоятку влево;

- поворачивая углоизмерительное устройство, совместить её с риской "С" (север);

- установите "0" по шкале горизонтальных углов (лимбе)  на ноль нониуса.

нониус

лимб

лимб

Рис. 24. Шкала углоизмерительного устройства

Для перехода от магнитного азимута А_м к дирекционному углу a необходимо с карты взять поправку направления П_н и определить дирекционный угол по формуле: a=А_м+(±П_н), при А_м=0-00. Затем вращением горизонтальной шкалы установите величину дирекционного угла относительно "0" нониуса и закрепите горизонтальную шкалу, повернув зажимную рукоятку.

При таком ориентировании ЛПР отсчеты соответствуют дирекционному  углу направления на цель с точки стояния прибора.

Применение прибора

- переведите переключатель в положение - ВКЛ.;

- наведите дальномер на цель;

- нажмите кнопку «Измерение 1» и после загорания индикатора готовности отпустите её;

- снимите отсчет дальности и угол места цели, т.е. полярные координаты;

- при загорании красного индикатора - замените АКБ;

- при наличии в разрыве угломерной сетки нескольких целей при измерении загорается децимальная точка в младшем разряде индикатора дальности.

Нажимая кнопку «Измерение 1» и «Измерение 2» можно измерить расстояние до первой и второй цели;

- при наличии измерения, например, через кусты, необходимо установить рукояткой ограничения минимальной дальности, чем расстояние несколько большее, чем расстояние до кустов и осуществить измерение. В этом случае отраженный от кустов луч фиксироваться не будет, т. е мы получим расстояние до цели;

- при работе в ночных условиях переключатель «Подсвет» перевести в положение ВКЛ.
