Занятие 1.

Назначение, характеристика, общее устройство, порядок и правила эксплуатации оптических, оптико-электронных средств разведки.

Цели занятия:

1. Изучить со студентами назначение, общее устройство, ТТХ, работу биноклей, НПО-1, ОМС-1, ЛПР-1,2, ТР-8.

IV.Ознакомить студентов с назначением органов управления и порядком выбора позиции при работе с биноклями, нпо-1, омс-1, лпр-1,2, тр-8.

V.Воспитывать у студентов бережное отношение к техническим средствам разведки, уверенность в их надежности и безопасности, ответ­ственность за овладение им.

2. Прививать студентам чувство ответственности за грамотную эксплуатацию радиолокационных средств разведки.

Время - 2 часа

Место – класс тактико-специальной подготовки

Вид занятия – групповое занятие

Метод - рассказ с показом

Учебно-материальное обеспечение:

А. Наглядные пособия: Плакаты, презентация

В. Литература:

1. Корнилов А.А. Устройство технических средств разведки и их боевое применение: Учебное пособие. - Новосибирск: Новосибирское высшее военное командное училище, 2005. – 249 с.

2. Учебник сержанта войсковой разведки. – М.: Воениздат, 2006.

3. Техническое описание и инструкция по эксплуатации.

Учебные вопросы и расчет времени:

Вводная часть 5 мин.

1. Назначение, характеристика, общее устройство, порядок и правила эксплуатации биноклей, ночных пассивных очков, оптического монокуляра, лазерных дальномеров, трубы разведчика – 70 мин.

2. Правила обслуживания и хранения оптических и оптико-электронных средств разведки – 10 мин.

Заключительная часть 5 мин.

Общие организационно-методические указания

Занятие целесообразно проводить в специализированном классе.

Групповое занятие должно проводиться на высоком методическом уровне, обеспечивающем формирование у обучаемых твердых навыков. В ходе занятий применять активные методы обучения, включая создание проблемных ситуаций и игровые формы, а также передовые методики войск. Широко использовать приборы, макеты, действующие и электрофицированные стенды и схемы, учебно-тренировочные средства (УТС), технические средства обучения (ТСО) и электронно-вычислительную технику.

При проведении занятия прививать обучаемым уверенность в свойствах средств разведки, их преимущество над средствами разведки армий основных иностранных государств, приоритет нашей Родины в создании и развитии средств разведки, воспитывать бережное отношение к военному имуществу.

1 Учебный вопрос.

Назначение, характеристика, общее устройство, порядок и правила эксплуатации биноклей, ночных пассивных очков, оптического монокуляра, лазерных дальномеров, трубы разведчика.

Для ведения войсковой разведки используются различные оптические и оптико-электронные приборы.

Наиболее распространенными оптическими приборами наблюдения являются бинокли, перископы, стереотрубы и буссоли.

С их помощью разведчики могут изучать местность в расположении противника, обнаруживать цели и вести за ними наблюдение, определять их положение на местности относительно ориентиров путем измерения горизонтальных и вертикальных углов, определять дальности до целей, если известны их размеры по высоте или ширине.

БИНОКЛИ

Бинокли могут быть шести - (Б-6), восьми - (Б-8,Би-8), двенадцати - (Б12) и пятнадцатикратного увеличения. Они имеют массу 0,6-0,9 кг. Во всех биноклях в правом объективе помещена углоизмерительная сетка для измерения горизонтальных и вертикальных углов с точностью до 3% измеряемой дальности.

Бинокль Би-8 предназначен, кроме того, для обнаружения источников инфракрасного излучения.

Устройство:

- две зрительные трубы (монокуляры);

- шарнирная ось (6).

Монокуляр состоит:

- окулярная часть (2);

- корпус с крышками;

- объективная часть (1);

- призмы (3,4);

- диоптрийная шкала (5).

Рис.1. Бинокль.

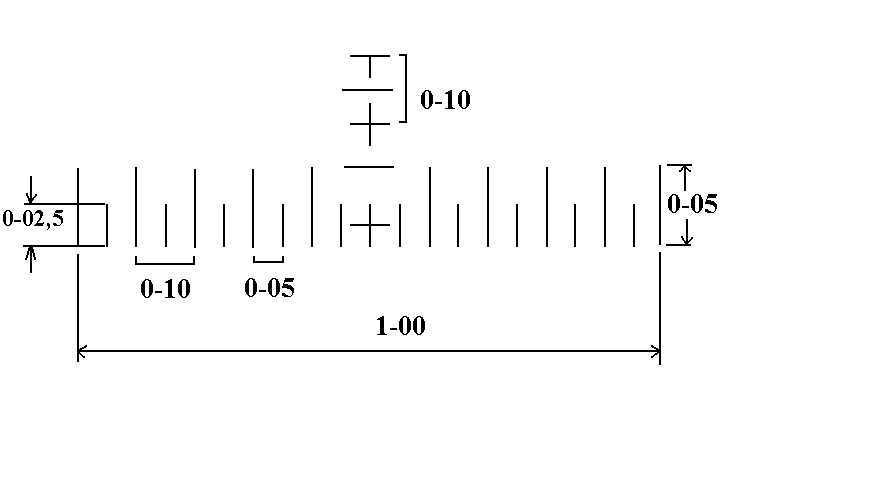

Рис.2. Сетка бинокля.

Перископы ТР-8(4)

Предназначены для наблюдения за полем боя из-за укрытия.

ТТХ ТР-4 ТР-8

Увеличение 4 8

Поле зрения 8гр(1-83) 8гр(1-33)

Вес перископа 1,055 кг 0,780 кг

Перископичность 403 мм 405 мм

В комплект входят:

- перископ - 1 шт.; чехол с плечевым ремнем - 1 шт.; салфетка - 1 шт.

Устройство ТР-4:

1. Наконечник.

2. Концевой стакан.

3. Т

   Рис.3. Перископ ТР-4.

   руба.

4. Окулярная часть.

5. Корпус нижней призмы.

У стройство ТР-8:

1. Г

   Рис.4. Перископ ТР-8.

   оловка.

2. Труба.

3. Корпус и основание.

4. Окуляр.

ОПТИЧЕСКИЙ МОНОКУЛЯР СО СТАБИЛИЗАЦИОННЫМ ПОЛЕМ ЗРЕНИЯ (ОМС-1)

ОМС-1 (1Н12) предназначен для ведения наблюдения с борта движущегося объекта с рук оператора.

Основные технические характеристики:

Увеличение 7^х.

Поле зрения 7.

Разрешающая способность 20.

Время непрерывной работы от 1го ист.

питания:

- в нормальных климатических условиях 7ч;

- при температуре минус 20 гр. 3 часа.

Масса 2.3(4.15)кг.

Напряжение питания:

- внутренний ист. питания - 6v(4-батареи по 1.2v);

- внешний ист. питания - 12 или 24v.

Принцип работы ОМС-1 основан на свойстве гироскопа сохранять неподвижную ось собственного вращения в инерциальном пространстве, что делает нечувствительным зеркало к колебаниям корпуса прибора.

1-крышка;

2-корпус;

3-резиновое кольцо;

4-крышка;

5-кольцо;

6-защитное стекло;

7-разъем подключения ПЗУ;

8-крышка;

9-блок питания;

10-налобник.

Рис. 5. Монокуляр (вид со стороны объектива):

1 -боковой ремень;

2-заглушка;

3-патрон осушки;

4-винт;

6-окуляр;

7-кнопка разориенти-рования;

8-шейный ремень;

9-кожух кнопки разо-риентирования;

10-тумблер включения питания.

Рис. 6. Монокуляр (вид со стороны окуляров):

Стабилизация зеркала осуществляется по оси наружной рамки гироскопа вместе с наружной рамкой и по оси внутренней рамки с передаточным отношением 1:2 через безмуфтовую тягу для устранения эффекта угла зеркалом. Таким образом, осуществляется стабилизация выходного светового пучка и размыва изображения не происходит.

Состав ОМС-1

Монокуляр - 1 шт.

Футляр - 1 шт.

Устройство переходно-зарядное - 1 шт.

Корпус монокуляра состоит из крышки и корпуса.

На корпусе размещены:

• блок питания 9 (рис.5), состоящий из 4х аккумуляторных батарей Д-0,55С;

• патрон осушки 3 (рис. 6);

• разъем подключения ПЗУ 7 (рис. 5);

• защитное стекло 6 (рис. 5);

• резиновая крышка 4 (рис. 5).

На крышке монокуляра установлены:

• тумблер включения питания 10 (рис. 6);

• кнопка разарретирования 7;

• кнопка контроля питания 5;

• налобник 6.

Для удобства работы монокуляр снабжен шейным 8 (рис. 6) и боковым 9 ремнями.

БИНОКЛЬ НОЧНОЙ БН-1

Ночной бинокль БН-1 предназначен для наблюдения за полем боя, изучения местности и ведения разведки в условиях естественной ночной освещенности.

Технические характеристики БН-1

Дальность опознавания при естественной ночной освещенности……200м.

Увеличение 3,2^х.

Угол поля зрения 930.

Напряжение АКБ 8,3-8,8v.

Время непрерывной работы прибора (без замены АКБ) :

- при температуре + 20 гр.С 7ч;

- при температуре - 40 гр.С 3ч;

- при температуре + 40 гр.С 5ч.

Масса прибора:

- в походном положении 3,5кг;

- в рабочем положении 1,6кг.

Рис. 6. Комплект БН-1:

1-футляр;

2-салфетки-2шт.;

3-паспорт;

4 - аккумуляторная бата-рея 7Д-0,115-У1,1;

5-зарядное устройство (для подключения к бортовой сети);

6-бинокль;

7-бленда.

УСТРОЙСТВО И РАБОТА БИНОКЛЯ

Ночной бинокль БН-1 состоит из (рис. 7):

• двух монокуляров I;

• шарнирного узла II.

Каждый монокуляр состоит из:

• объективов 1, 2;

• корпусов с размещенными внутри электронно-оптическими преобразователями;

• окуляра с налобником.

В полости шарнирного узла с одной стороны помещается аккумуляторная батарея, с другой стороны – генератор преобразователя напряжения и тумблер включения питания.

НОЧНОЙ БИНОКЛЬ БН-1

Рис. 7.БН-1.

Принцип работы бинокля основан на усилении яркости изображения объектов с помощью электронно-оптического преобразователя (ЭОП).

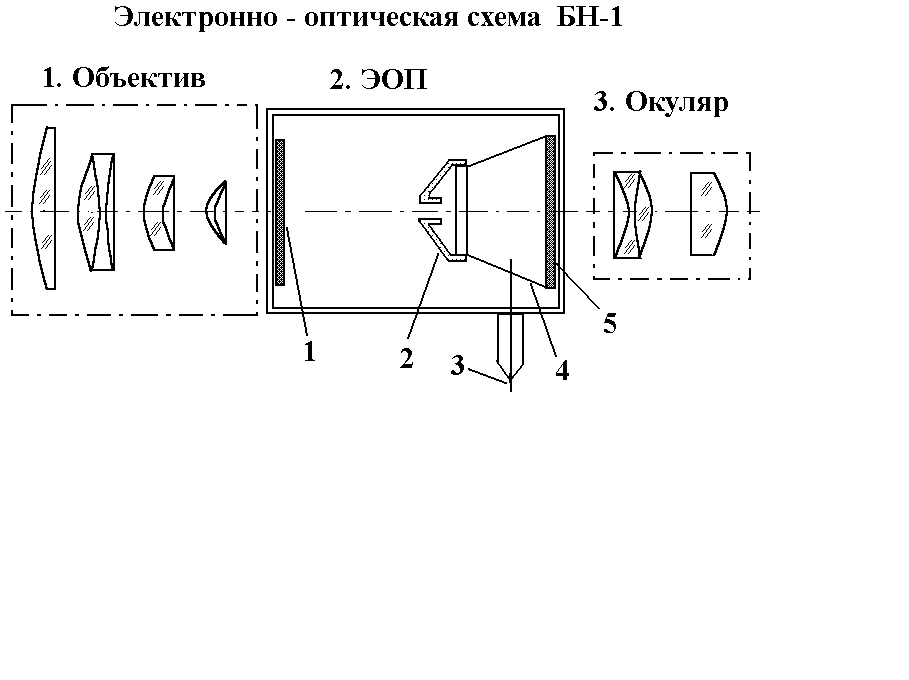

ЭЛЕКТРОННО-ОПТИЧЕСКАЯ СХЕМА БН-1

Устройство электронно-

оптического преобразователя

(ЭОП):

1. фотокатод;

2. диафрагма;

3. высоковольтный ввод;

4 конус;

5. экран.

Рис. 8.ЭОП.

Для нормальной работы бинокля батарею рекомендуется заряжать через каждые 8 - 10 ч непрерывной работы.

Устройство подключения батареи 5 (рис.6) предназначено для подзарядки аккумуляторных батарей 7Д-0,1 от бортовой сети машины при их частичном разряде.

БН-1 размещен в укладке на бензоэлектрическом агрегате.

При освещенности фотокатода за счет фотоэлектронной эммисии создается электронное изображение, в котором плотность распределения электронов соответствует распределению света и тени в самом оптическом изображении. Под воздействием ускоряющего поля электронное изображение переносится в плоскость люминесцентного экрана и возбуждает его. Степень возбуждения экрана или соответственно яркость свечения отдельных его элементов будет также определяться распределением света и теней в оптическом изображении наблюдаемых объектов.

Таким образом, на экране ЭОП формируется изображение, яркость которого значительно выше спроецированного на фотокатод и достаточная для наблюдения через окуляр.

БИНОКЛЬ НОЧНОЙ БН-2

Ночной бинокль БН-2 (индекс 1ПН50) предназначен для наблюдения за полем боя, изучения местности и ведения разведки в условиях естественной ночной освещенности.

Дальность видения в бинокль зависит от ночной освещенности, прозрачности атмосферы, характера наблюдаемых объектов и контраста между объектом и фоном.

Рис. 9. Комплект БН-2

1-устройство подзарядное; 2-батарея аккумуляторная; 3-кабель; 4-бинокль;

5-формуляр; 6-салфетка; 7-футляр бинокля; 8-футляр для подзарядного устройства.

Технические характеристики БН-2

• Дальность видения при естественной ночной освещенности:

- личный состав 300м;

- техника (танк…) 600м.

• Увеличение 2,4^х.

• Напряжение АКБ 5,75-7,3v.

• Время непрерывной работы прибора (без замены АКБ):

при температуре + 20 гр.С 8ч;

при температуре + 50 гр.С 7ч;

при температуре минус 50 гр.С 0,5ч.

• Масса бинокля:

- в боевом положении 1,8кг;

- в походном положении (в футляре) 5кг.

УСТРОЙСТВО И РАБОТА БИНОКЛЯ БН-2

Рис. 10. Ночной бинокль БН-2.

Устройство бинокля БН-2:

• объектив 1;

• корпус 4 с электронно-оптическим преобразователем;

• аккумуляторная батарея 3;

• микропереключатель 5;

• налобник 6;

• лупа 7;

• колпачок 2.

Принцип работы бинокля БН-2 аналогичен принципу работы БН-1. Различие состоит в том, что в БН-2 используется электронно-оптический преобразователь следующего поколения, в котором имеется микроканальная пластина (ИКП) значительно усиливающая изображение, поступающее с фотокатода на люминесцентный экран.

В качестве питания взяты пять аккумуляторов типа Д-0,55С, включенных последовательно. Вместо аккумуляторов типа Д-0,55С могут быть использованы сухие элементы типа РЦ83 в количестве 5 штук, включенных последовательно.

Электронно-оптический преобразователь БН-2

1. Катодный узел.

2. Фокусирующая система.

3. Анод.

4. Металлостеклянный корпус.

5. Блок МКП.

6. Экранный узел.

Рис. 11. ЭОП БН-2.

Принадлежности

Устройство для подзарядки аккумуляторных батарей от бортовой сети напряжением 12 и 27 В (рис. 10) состоит из корпуса, в отсек которого устанавливается аккумуляторная батарея. Отсек закрывается крышкой. Тумблер 12В/27В на крышке предназначен для переключения режима работы устройства в зависимости от напряжения бортовой сети (12 или 27 В), поступающей через вилку.

На крышке установлены два индикатора единичных. Свечение индикатора СЕТЬ указывает на наличие тока в цепи подзарядного устройства. Свечение индикатора ЗАРЯД ОКОНЧЕН (мигающее или постоянное) сигнализирует об окончании процесса подзарядки аккумуляторной батареи.

Температурный диапазон подзарядного устройства от - 15 до + 40С. Для подогрева батареи при низких температурах в корпус помещена электропечь, которая автоматически отключается терморегулятором.

Переходной кабель 3 (рис.10) предназначен для подключения подзарядного устройства к бортовой сети гусеничных машин.

Упаковка 7 предназначена для размещения, транспортировки, хранения бинокля и одиночного комплекта ЗИП.

В одном (большом 7, рис. 10) футляре размещены: бинокль, аккумуляторная батарея, салфетки, формуляр.

В другом (малом 8, рис. 10) футляре размещено: подзарядное устройство и кабель.

Футляры можно соединять друг с другом резьбовым штырем.

НОЧНОЙ НАБЛЮДАТЕЛЬНЫЙ ПРИБОР ННП-23 (1ПН54)

Ночной наблюдательный прибор ННП-23 предназначен для наблюдения за полем боя, изучения местности, ведения разведки и корректировки огня артиллерии в условиях естественной ночной освещенности.

При помощи прибора можно также измерять горизонтальные и вертикальные углы, определять азимут и угол места цели и измерять дальность до цели, если известны ее размеры.

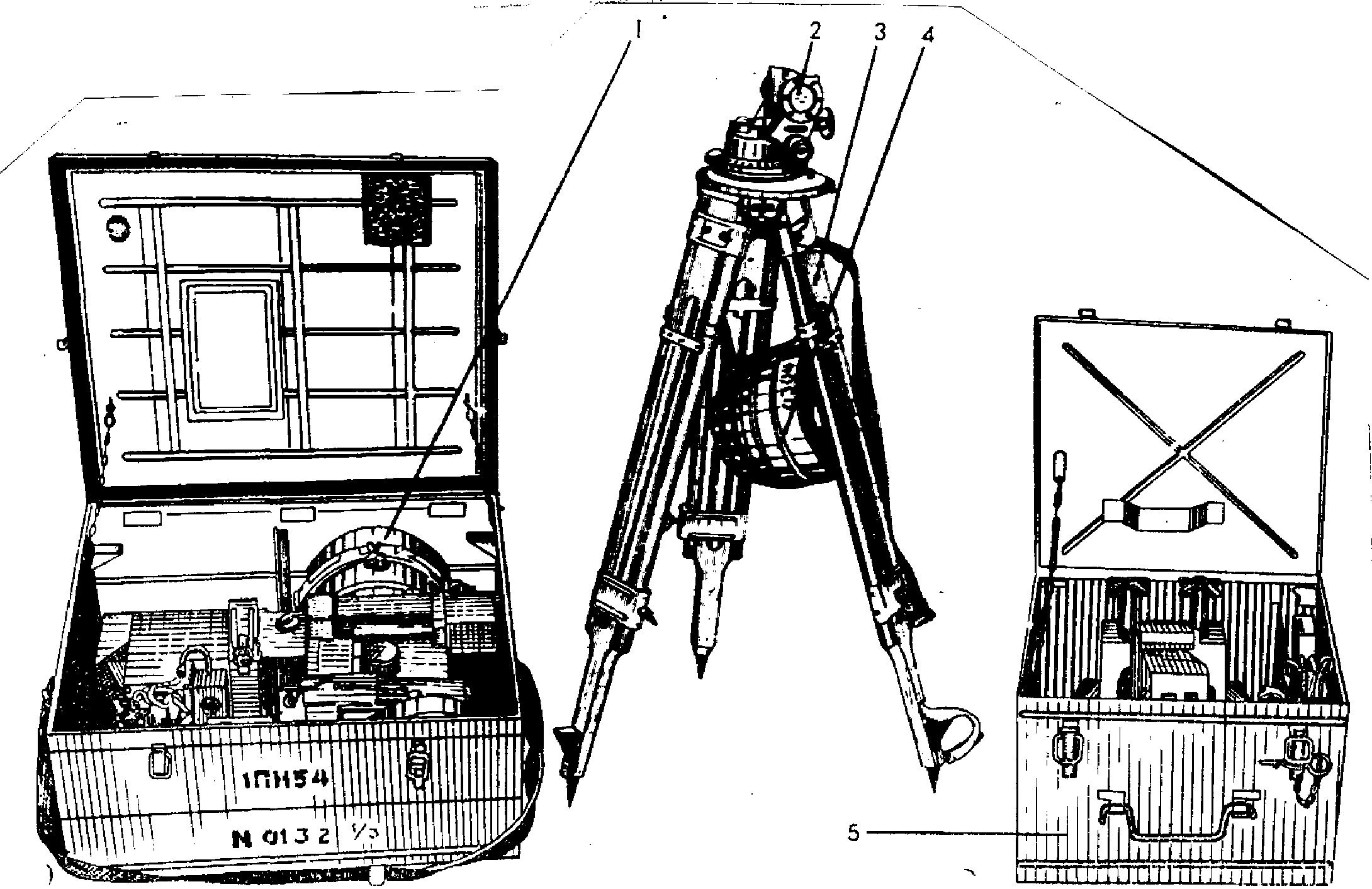

Рис. 12. Комплект ННП-23.

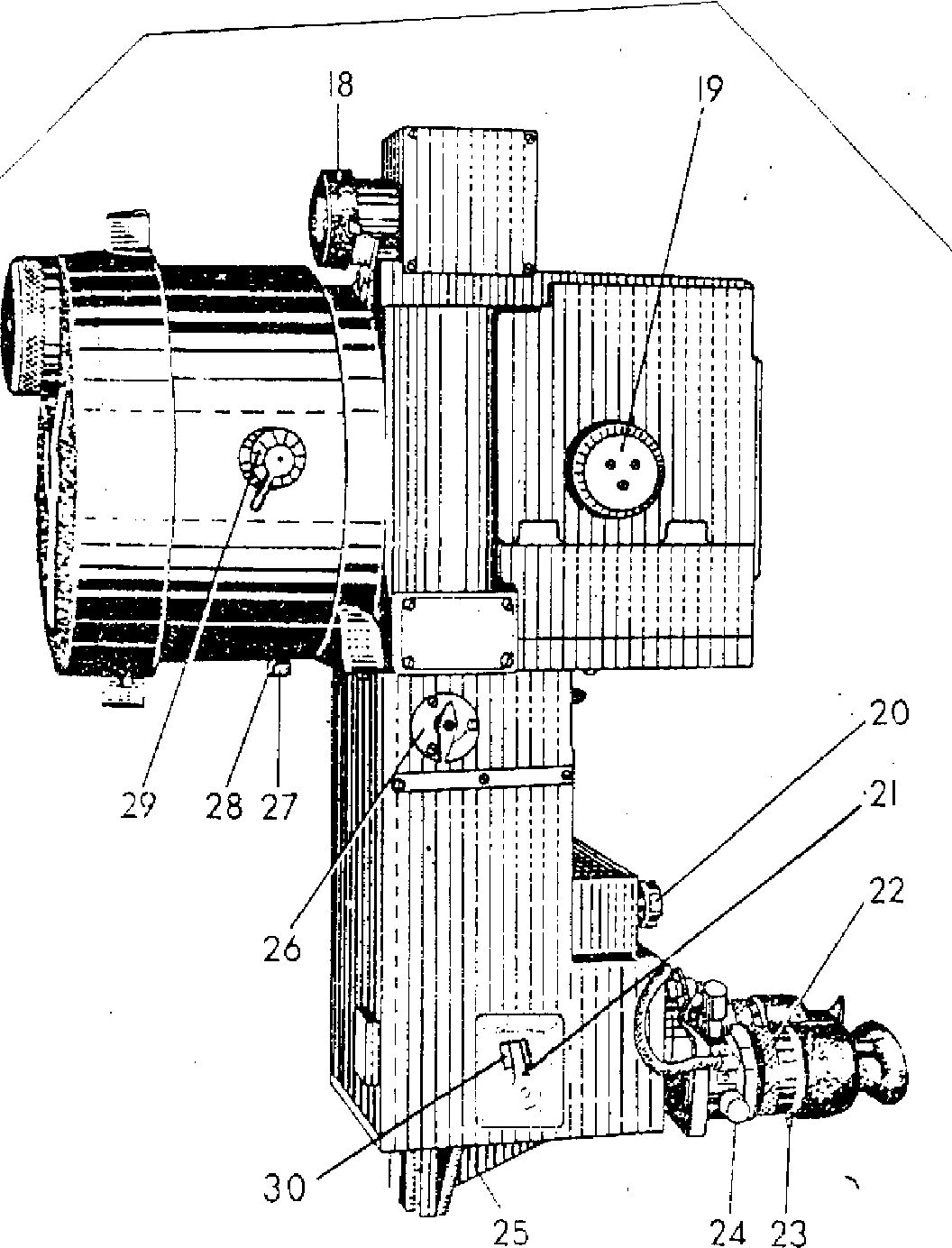

Рис. 13. Прибор ННП-23.

Технические данные ННП-23

Наименование характеристики	Дневная ветвь	Ночная ветвь
Увеличение Угол поля зрения Перископичность Цена одного деления сетки Цена деления точных шкал лимба и механизма наведения Цена деления грубых шкал лимба и механизма наведения Напряжение питания Напряжение питания от бортовой сети Время непрерывной работы прибора (без замены АКБ): - при температуре 20-50С - при температуре минус 50С без замены секции 5РЦ83Х: - при температуре 20-50С - при температуре минус 50С Масса в боевом положении (прибор, лимб, тренога) Масса ранца Масса комплекта прибора в походном положении	5,5 6 489 0-05 0-01 1-00 - - - - - - - -	5,0 518 357 0-05 0-01 1-00 6,25v 13 или 27v 10ч 0,5ч 20ч 0,3ч 32 кг. 14 кг. 46 кг.

Устройство ННП-23

ННП-23 состоит из прибора 1 (рис. 12) с колпаком, лимба 2, закрываемого кожухом 4, треноги 3.

Прибор имеет два варианта установки:

- на треноге с лимбом;

- на бронемашине типа БРДМ - без лимба и буссоли.

Прибор имеет две ветви: ночную и дневную. Это позволяет вести наблюдение в дневную ветвь, когда из-за наличия помех нельзя пользоваться ночной ветвью.

Наблюдение в ночную ветвь ведется через оба окуляра, в дневную ветвь – через левый окуляр. В левом окуляре расположена сетка, общая для дневной и ночной ветви.

На корпусе прибора закреплены буссоль 11 (рис. 13), механизм наведения 16, кронштейн 10 для установки визира, направляющая 25, два осушителя 12, плата окуляров с наглазником 17, крышка 15, закрывающая установленную аккумуляторную батарею, ниппель, закрывающийся крышкой 27.

Органы управления ННП-23 и их назначение:

• Рукоятка 3 служит для закрепления положения окуляров при установке межзрачкового расстояния.

• Переключатель В2 служит для включения питания ночной ветви прибора.

• Маховичок 19 служит для фокусировки объектива ночной ветви и получения четкого изображения цели на разных дальностях.

• Маховичок 20 служит для ручной регулировки яркости сетки (РРЯС).

• Рукоятка переключения с фиксатором 21 служит для выбора режима работы Н (ночь) и Д (день).

• Рукоятка 26 служит для включения светофильтра в дневную ветвь.

• Рукоятка 29 служит для закрывания и открывания заслонок объектива ночной ветви.

• Вилка Ш5 служит для подключения розетки Ш3 переносной лампы при снятом колпаке 13.

• Буссоль 11 предназначена для ориентирования прибора по магнитному меридиану.

• Лимб 2 (рис.12) предназначен для наводки прибора по горизонту и вертикали и измерении горизонтальных углов. Лимб устанавливается на треноге.

Крепление прибора на треноге с лимбом осуществляется при помощи направляющей 25, на которой прибор устанавливается в посадочное место А кронштейна лимба 2 (рис.12).

НОЧНЫЕ ПАССИВНЫЕ ОЧКИ (НПО-1)
