Занятие 22-2. Боевое применение радиоэлектронных средств разведки.

Цели занятия:

1. Закрепить у студентов знания, полученные на предыдущем занятии. Изучить со студентами боевое применение станций разведки при ведении разведки, порядок определения полярных координат целей (объектов), возможные неисправности и способы их устранения.

2. Научить студентов подготовки станций к работе и работе на станциях в различных режимах.

3. Воспитывать у студентов бережное отношение к техническим средствам разведки, уверенность в их надежности и безопасности, ответ­ственность за овладение им.

4. Прививать студентам чувство ответственности за грамотную эксплуатацию радиолокационных средств разведки.

Время - 2 часа

Место – класс тактико-специальной подготовки

Вид занятия – практическое занятие

Метод - рассказ с показом

Учебно-материальное обеспечение:

А. Наглядные пособия: Плакаты, презентация

В. Литература:

1. Корнилов А.А. Устройство технических средств разведки и их боевое применение: Учебное пособие. - Новосибирск: Новосибирское высшее военное командное училище, 2005. – 249 с.

2. Учебник сержанта войсковой разведки. – М.: Воениздат, 2006.

3. Техническое описание и инструкция по эксплуатации ПСНР-5к (изделие 1РЛ-133).

4. Техническое описание и инструкция по эксплуатации CБР-3 (изделие 1РЛ-163).

Учебные вопросы и расчет времени:

Вводная часть 5 мин.

1. Применение СБР-3. Порядок развертывания и свертывания. Подготовка к работе, порядок работы СБР-3 – 30 мин.

2. Применение ПСНР-5К. Порядок развертывания и свертывания. Подготовка к работе, порядок работы ПСНР-5К – 30 мин.

3. Определение полярных координат целей (объектов) – 20 мин.

Заключительная часть 5 мин.

1 Учебный вопрос.

Применение СБР-3. Порядок развертывания и свертывания. Подготовка к работе, порядок работы СБР-3

Порядок развертывания и свертывания. СБР-3

Выбор и подготовка позиции

Позиция должна быть выбрана таким образом, чтобы наблюдаемый участок был в пределах прямой радиолокационной видимости станции. Большие металлические поверхности (мосты, краны) силовые и телефонные линии, большие строения, расположенные в непосредственной близости от станции, будут искажать диаграмму направленности и увеличивать ошибки при определении координат цели.

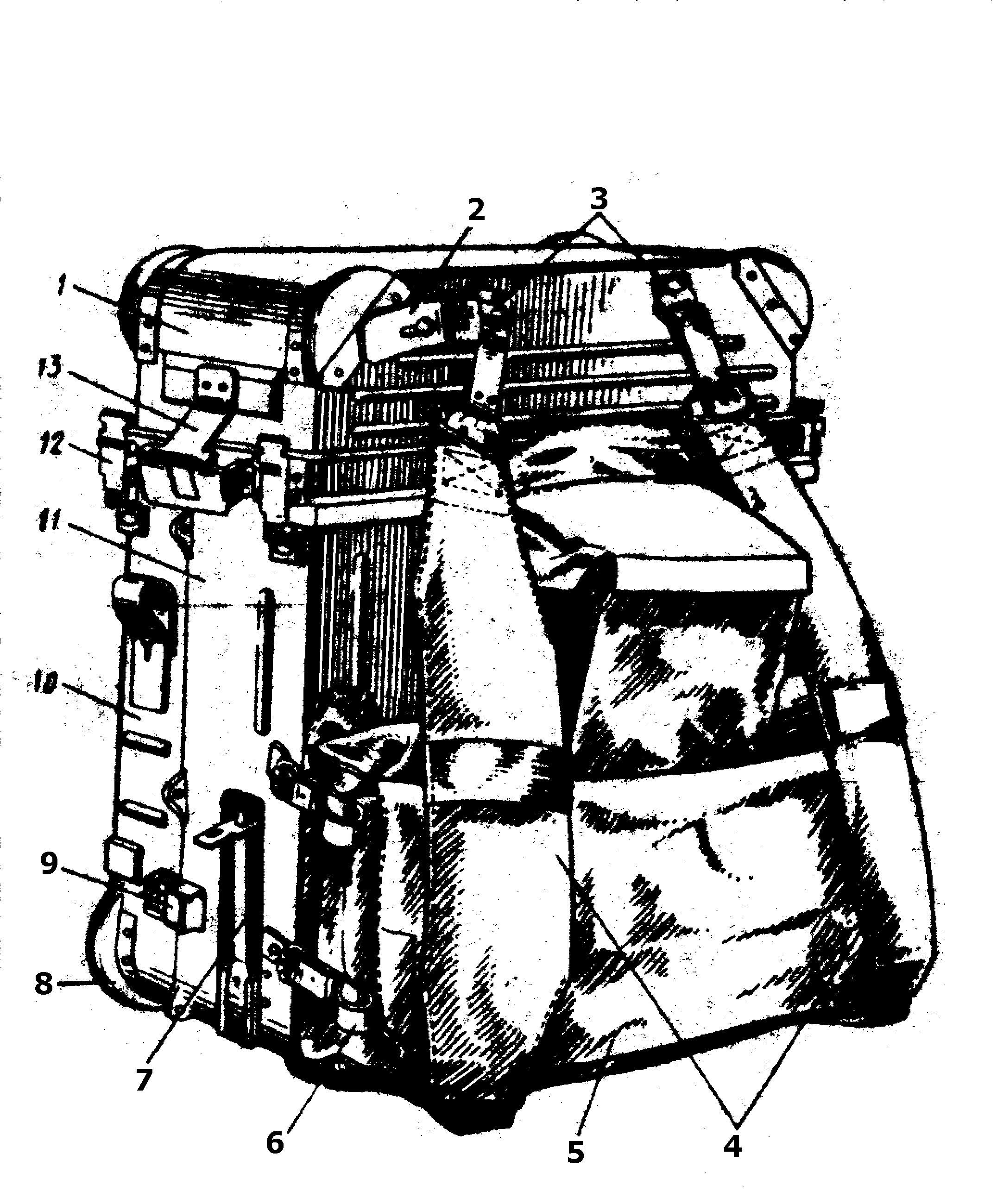

Рис.1. СБР-3 в походном положении:

1. крышка; 2- ремень; 3- петля; 4- ремни; 5- подушка; 6- ремень; 7- ножка; 8- накладка; 9- запор; 10- блок ФР-01 (приемопередатчик); 11- блок ФР-02 (блок питания и управления); 12- запор; 13- скоба.



Развертывание станции на позиции

      Установить станцию на позиции, для чего необходимо:

• расстегнуть кнопку верхней части подушки;

• открыть запоры 12 (рис.1)  и снять крышку 1;

• зафиксировать запоры на крышке пружинами, прижав запоры к крышке;

• вынуть головные телефоны из подушки;

• вынуть стяжку 13 (рис.2);

• присоединить крышку 1 (рис.1) скобой  к скобе блока питания и управления 13 (места сочленения скобы и замка имеют одинаковые знаки в виде квадратов белого цвета);

• оттянуть вверх две ножки 7 и повернуть на 180º  до щелчка;

• установить изделие с крышкой на подготовленную площадку;

• надеть петлю стяжки 13 (рис.2)  на палец блока питания и управления, расположенный на его нижней грани.

Рис.

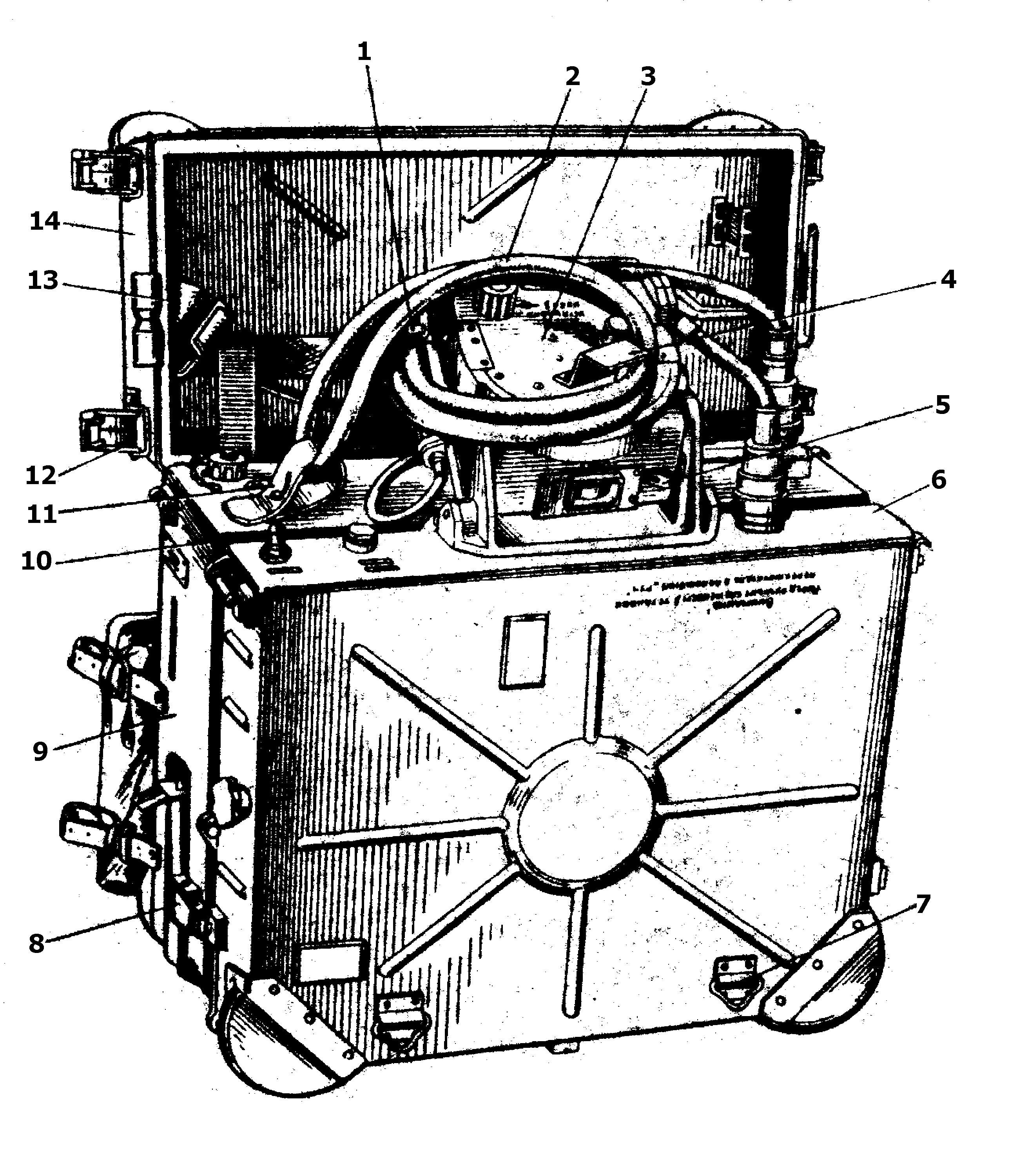

Рис.2. Общий вид СБР-3 с открытой крышкой:

1- ручка зажима угломестного механизма; 2- кабель №1; 3- блок ФР-71 (механизм вращения); 4- кронштейн; 5- ручка СТОПОР-РУЧ.АВТ; 6- блок ФР-01; 7- петля; 8,12 – запоры; 9- блок ФР-02; 10- переключатель СВЧ-ОТКЛ.; 11- ремень; 13- стяжка; 14- крышка.



Перевести блок ФР-01 в рабочее положение, для чего необходимо:

• размотать кабель 3 (рис.2) с механизма вращения;

• открыть два запора 8, повернуть от себя две ручки 1 механизма вращения, поднять приемопередатчик за выступы в нижней части корпуса и установить в вертикальное положение, совместив индекс 2 (рис.3) с нулем угломерной шкалы и, придерживая его рукой, повернуть ручки 1 (рис.2) на себя до отказа;

• закрепить кабель №1 ремнями 15 (рис.4) и 5 (рис.3);

• установить ручку 6 (рис.4) в положение РУЧ.;

• повернуть приемопередатчик 1 на 180º  вокруг вертикальной оси против часовой стрелки;

• установить ручку 6 в положение СТОПОР и зафиксировать приемопередатчик, вращая за корпус.

     Отгоризонтировать приемопередатчик, для чего необходимо:

• придерживая приемопередатчик рукой, поворачивать ручку механизма горизонтирования в направлении, противоположном стрелке ЗАЖИМ, до тех пор, пока не ослабится крепление приемопередатчика;

• совместить пузырек шарового уровня 2 (рис.4) с центром ампулы, перемещая приемопередатчик рукой;

• закрепить приемопередатчик, повернув ручку механизма горизонтирования в направлении стрелки ЗАЖИМ до отказа;

• установить ручку 6 в положение РУЧ.;

• вставить вилку  11 головных телефонов в гнезда ТЕЛЕФОНЫ блока питания и управления;

• отстегнуть два ремня 10 (рис.3) и снять со штырей нижнюю часть подушки 11 так, чтобы блок АКБ в кармане подушки принял вертикальное положение.

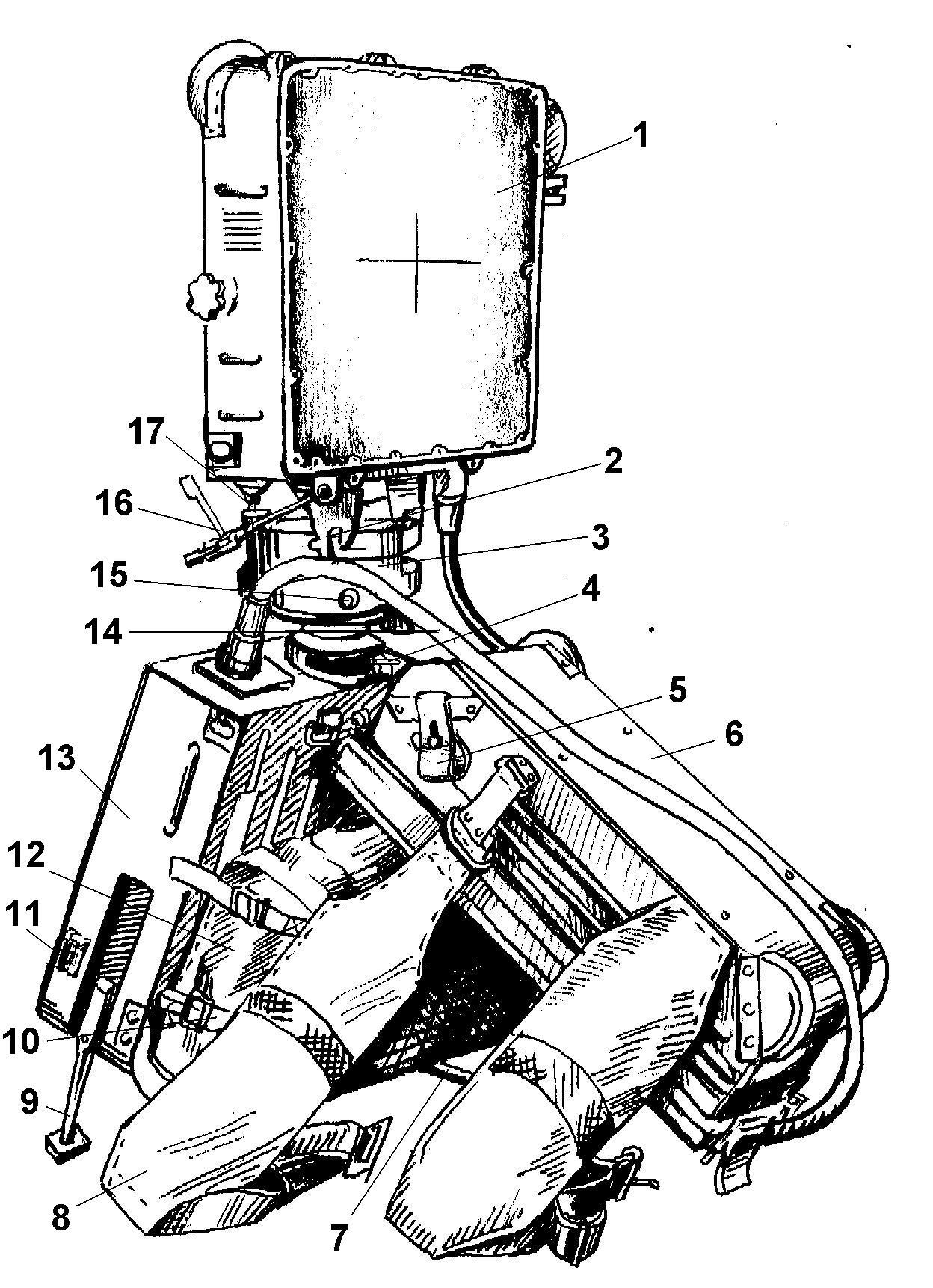

Рис.3. Вид станции в развернутом положении.

1– Блок ФР-01 (приемопередатчик).  2– Индекс угломерной шкалы. 3– Блок ФР-71(механизм вращения). 4– Ручка механизма горизонтирования. 5,8,10– Ремень. 6– Крышка. 7– Стяжка (ремень). 9– Ножка. 11– Подушка. 13– Блок ФР-02(блок питания и управления). 14– Кабель № 1. 15– Тумблер ПОДСВ.-ОТКЛ. 16– Защелка. 17– Переключатель СВЧ-ОТКЛ.

 ПРИМЕЧАНИЯ:  1. При развертывании изделия в ночное время рекомендуется пользоваться фонарем 13 (рис.4), для чего вынуть фонарь из кармана подушки и подключить его вилку к розетке ФОНАРЬ АКБ.

1– Блок ФР-01. 2– Уровень. 3– Ручка зажима угломестного механизма. 4– Ручка УСТАНОВКА НУЛЯ.  5– Шкала АЗИМУТ. 6– Ручка СТОПОР-РУЧ.-АВТ. 7– Ручка. 8– Блок ФР-02(питания и управления). 9– Переключатель РАБОТА-НАГРЕВ АККУМ. 10– Блок ФР-81. 11– Вилка телефонов. 12– Телефоны. 13– Фонарь. 14– Блок ФР-71. 15– Ремень. 16– Компас.

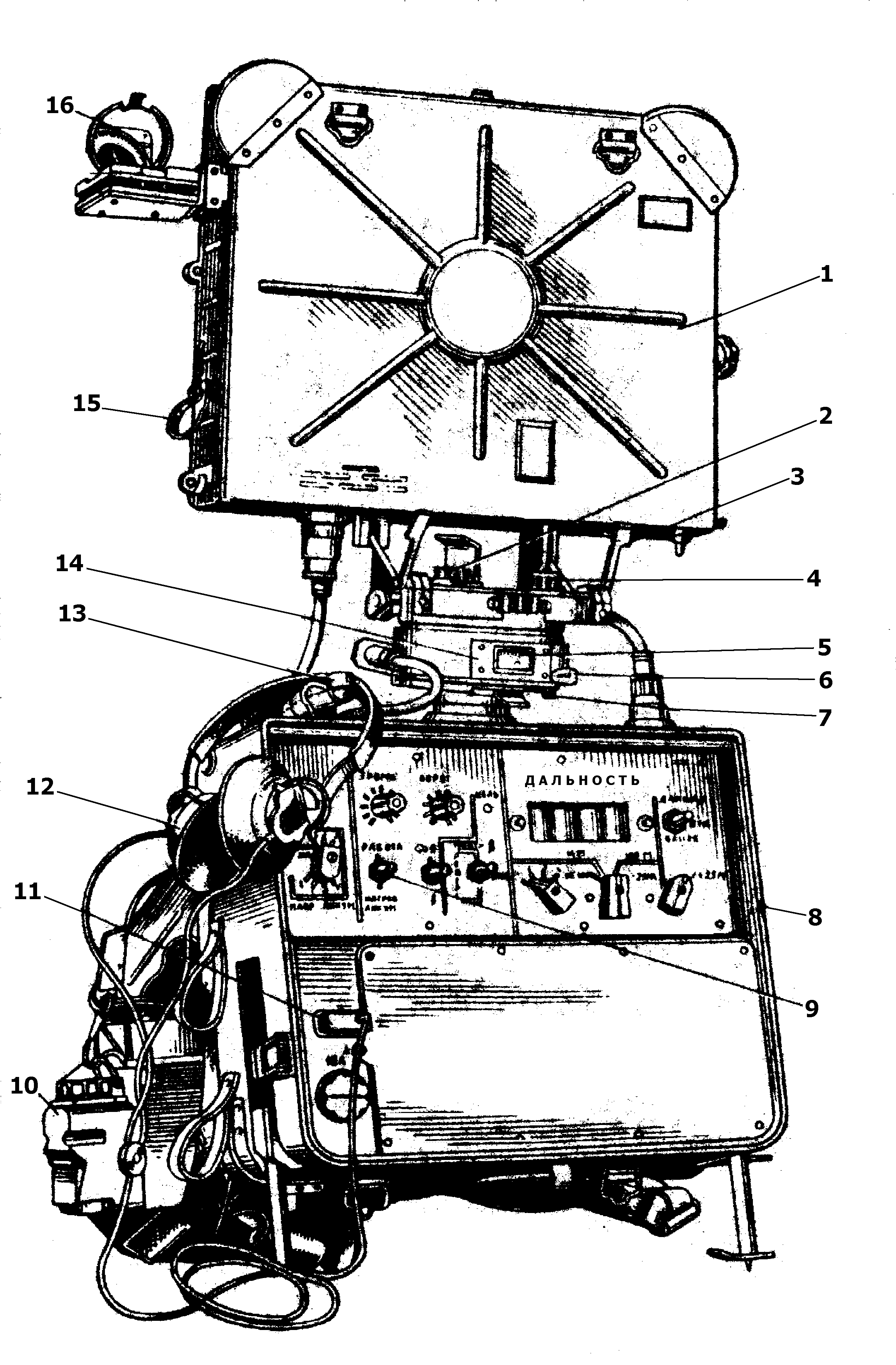

Рис.4. Станция в рабочем положении (общий вид).



Свертывание станции

Привести изделие в походное положение, для чего необходимо:

• отсоединить головные телефоны от гнезд ТЕЛЕФОНЫ блока ФР-02;

• установить ручку 6 (рис.118) в положение РУЧ. и повернуть блок ФР-01 вокруг вертикальной оси по часовой стрелке антенной на себя;

• установить ручку 6 в положение СТОПОР, зафиксировать блок ФР-01 поворотом за корпус и освободить кабель от ремней 15 (рис.4) 5 (рис.3);

• придерживая блок ФР-01 рукой, повернуть две ручки 3 (рис.3) от себя и опустить блок ФР-01 на себя до фиксации защелкой;

• проверить, чтобы тумблер РАБОТА-НАГРЕВ АККУМ. был установлен в положение ОТКЛ.;

• повернуть ручку механизма горизонтирования в направлении, противоположном стрелке ЗАЖИМ;

• нажать на защелку 16 (рис.3), придерживая блок ФР-01 рукой, опустить блок ФР-01 в нишу блока ФР-02 и прикрепить двумя запорами 8 (рис.2);

• прижать верхнюю часть блока ФР-01 к блоку ФР-02, повернуть ручку механизма горизонтирования в направлении стрелки ЗАЖИМ, а ручки 1 (рис.2) на себя;

• надеть нижнюю часть подушки 11 (рис.3) на штыри и прикрепить ремнями 10 к блоку ФР-02;

• уложить кабель 2 (рис.2) вокруг блока ФР-71, пропустить под кронштейн и закрепить ремнем 11;

• отсоединить стяжку 7 (рис.3) от блока ФР-02;

• нажать вниз ручку скобы и отсоединить крышку 6 (рис.3) от блока ФР-02;

• оттянуть вниз ножки 9 и повернуть их на 180º   до щелчка;

• смотать кабель телефонов кольцами, уложить в подушку;

• уложить стяжку 7;

• надеть крышку 6 на изделие и прикрепить четырьмя запорами 11;

• прикрепить подушку к крышке.

 После проведения вышеуказанных операций изделие приведено в походное положение.

ПРИМЕЧАНИЕ.   Если при работе с изделием использовался фонарь подсветки, необходимо отключить его от гнезд ФОНАРЬ блока ФР-81 и уложить в карман подушки.



Подготовка СБР-3 к работе

Ориентирование СБЗ-3

Для ориентирования необходимо:

• произвести развертывание изделия в рабочее положение;

• вынуть компас 16 (рис.4) из подушки и сочленить гнездо фланца кронштейна компаса с направляющей блока ФР-01 до упора;

• открыть крышку компаса и совместить вращением поворотной шкалы ее риску С с риской на корпусе компаса;

• установить ручку 6 блока ФР-71 в положение РУЧ.;

• совместить вращением блока ФР-01 за корпус конец магнитной стрелки компаса с риской С;

• установить ручку 6 блока ФР-71 в положение СТОПОР и совместить "0" шкалы АЗИМУТ с рисками на стекле (риски должны совпадать) поворотом ручки 4, не сбивая положения стрелки компаса;

• установить ручку 6 блока ФР-71 в положение РУЧ.;

• закрыть крышку компаса, снять компас с направляющей блока ФР-01, уложить в карман подушки и застегнуть клапан подушки.

 ПРИМЕЧАНИЕ.   В ночное время перед ориентированием необходимо извлечь фонарь подсветки из подушки, присоединить к розетке ФОНАРЬ блока ФР-81, включить и произвести ориентирование, пользуясь фонарем.



Включение станции

   Перед включением необходимо убедиться, что органы управления находятся в исходном положении:

• тумблер РАБОТА-НАГРЕВ АККУМ. блока ФР-02 в положении ТКЛ.;

• переключатель СВЧ блока ФР-01 в положении ОТКЛ.;

• тумблер ПОИСК  блока ФР-02 в положении ОТКЛ.;

• переключатель НАПР.УНЧ-НАПР.АККУМ. блока ФР-02 в положении НАПР.УНЧ.;

• переключатель –25М - +25М в положении 100М;

• переключатель ОБЗОР-КМ-100М блока ФР-02 в положении ОБЗОР;

• ручки ГРОМК. и ПОРОГ блока ФР-02 в секторе между цифрами 3 и 4;

• переключатель СТОПОР-РУЧ.-АВТ. блока ФР-71 в положении РУЧ.;

• переключатель ПОДСВ.-ОТКЛ. блока ФР-71 в положении ОТКЛ.

 Положение остальных органов управления безразлично.



    Для включения станции необходимо:

• проконтролировать напряжение источника питания, для чего переключатель НАПР.УНЧ-НАПР.АККУМ. блока ФР-02 установить в положение. При этом стрелка прибора КОНТРОЛЬ блока ФР-02 должна находиться в секторе между цифрами 1 и 2 шкалы прибора;

• установить тумблер РАБОТА-НАГРЕВ. АККУМ. блока ФР-02 в положение РАБОТА, при этом должна загореться лампочка подсветки шкалы прибора КОНТРОЛЬ, а стрелка прибора КОНТРОЛЬ остаться в секторе между цифрами 1 и 2 шкалы прибора;

• проконтролировать напряжение каждого аккумулятора блока ФР-81 в отдельности, для чего установить переключатель НАПР.УНЧ-НАПР.АККУМ. блока ФР-02 поочередно в положения 1,2,3,4,5,6,7,8, при этом стрелка прибора КОНТРОЛЬ блока ФР-02 должна находиться в секторе между цифрами 1 и 2 шкалы прибора. После проверки установить переключатель в положение НАПР.УНЧ.

 ПРИМЕЧАНИЯ.  1. При выключении изделия повторное включение производить не раньше, чем через 10 с после выключения.

 2. При работе в ночное время необходимо переключатель ПОДСВ.-ОТКЛ. блока ФР-71 установить в положение ПОДСВ.



 Проверка станции на функционирование

     Развернуть станцию  и включить ее:

• установить переключатель СВЧ-ОТКЛ. блока ФР-01 в положение СВЧ;

• надеть головные телефоны и убедиться в наличии шумового сигнала в телефонах;

• установить минимальный порог срабатывания табло ЦЕЛЬ при отсутствии движущихся целей в пределах диаграммы направленности антенны, для чего установить ручку ПОРОГ блока ФР-02 риской против цифры 9, затем медленно вращать ручку против часовой стрелки до загорания табло ЦЕЛЬ, а после этого повернуть ручку ПОРОГ по часовой стрелке до выключения табло ЦЕЛЬ;

• произвести несколько взмахов рукой перед антенной, при этом в телефонах должен появиться рокочущий сигнал низкой частоты и загореться табло ЦЕЛЬ;

• установить переключатель ОБЗОР-КМ-100М поочередно в положения КМ, 100М и проверить изделие на функционирование взмахами руки перед антенной.

 ПРИМЕЧАНИЕ.   При наличии в районе проверки изделия движущихся целей (например, человека) проверку на функционирование проводить по наличию сигналов от этих целей. При этом цели выбирать на расстоянии не более 800 м.



Для проверки станции на функционирование по человеку необходимо:

• поворачивая блок ФР-01 за корпус, убедиться в появлении характерного низкочастотного сигнала от цели в телефонах и мигании табло ЦЕЛЬ в момент попадания цели в пределы диаграммы направленности антенны;

• навести блок ФР-01 на цель;

• установить переключатель КМ блока ФР-02 в положение 1;

• установить тумблер БЛИЖЕ-ДАЛЬШЕ в положение ДАЛЬШЕ;

• убедиться в появлении низкочастотного сигнала в головных телефонах в момент соответствия дальности до цели показаниям табло ДАЛЬНОСТЬ.

 Проверить работу табло ДАЛЬНОСТЬ блока ФР-02, для чего необходимо:

• установить переключатель ОБЗОР-КМ-100М блока ФР-02 в положение КМ;

• установить переключатель КМ поочередно в положения 1,2,3,4 и убедиться, что при каждом положении переключателя на табло загорается соответствующая цифра первого разряда (отсчет разрядов идет слева направо);

• установить переключатель ОБЗОР-КМ-100М в положение 100М;

• установить тумблер БЛИЖЕ-ДАЛЬШЕ блока ФР-02 в положение ОТКЛ.;

• установить переключатель –25М - +25М поочередно в положения –25М, 100М, +25М и убедиться, что цифры всех разрядов на табло равномерно высвечиваются;

• установить тумблер БЛИЖЕ-ДАЛЬШЕ в положение ДАЛЬШЕ и убедиться в периодическом последовательном переключении цифр второго разряда от 0 до 9;

• установить тумблер БЛИЖЕ-ДАЛЬШЕ в положение БЛИЖЕ и убедиться в последовательном переключении цифр второго разряда от любой цифры (в пределах от 0 до 9) до 0 (например, от 9 до 0, от 8 до 0 и т.п.) с последующим периодическим переключением цифр 0 и 1.



     Проверить работу блока ФР-71, для чего необходимо:

• установить переключатель СТОПОР-РУЧ.-АВТ. блока ФР-71 в положение АВТ.;

• установить тумблер ПОИСК    блока ФР-02 в положение РЕВЕРС (верхнее или нижнее), при этом блок ФР-01 должен совершать реверсивное вращательное движение вокруг вертикальной оси (сканирование в секторе) в пределах угла 15-00;

• изменить положение тумблера ПОИСК    (из положения РЕВЕРС) на противоположное (не делать при крайних значениях угла 15-00) и убедиться в изменении направления движения блока ФР-01;

• установить переключатель ПОДСВ.-ОТКЛ. блока ФР-71 в положение ПОДСВ. и убедиться, что шкала АЗИМУТ блока ФР-71 подсвечивается.



Выключение станции

Выключение станции производится в следующем порядке:

• установить переключатель СВЧ-ОТКЛ. блока ФР-01 в положение ОТКЛ.;

• установить переключатель СТОПОР-РУЧ.-АВТ. блока ФР-71 в положение РУЧ.;

• установить через 30 с тумблер ПОИСК    блока ФР-02 в положение ОТКЛ.;

• установить тумблер РАБОТА-НАГРЕВ.АККУМ. блока ФР-02 в положение ОТКЛ.;

• установить переключатель ПОДСВ.-ОТКЛ. блока ФР-71 в положение ОТКЛ.;

• установить переключатель НАПР.УНЧ-НАПР.АККУМ. в положение НАПР.УНЧ.

• Положение остальных органов управления безразлично.
