2. Оборудование для подъема продукции пластов из скважин
Содержание:
Оборудование фонтанных скважин
Бесштанговые скважинные насосные установки
Установки электроприводных центробежных скважинных насосов.
Установки электроприводных винтовых скважинных насосов.
Установки электроприводных диафрагменных скважинных насосов.
Штанговые скважинные насосные установки
Лабораторные работы:
- Фонтанная арматура
- Электроцентробежные скважинные насосные установки
- Штанговые скважинные насосные установки
- Электроприводные винтовые скважинные насосы
- Электроприводные диафрагмовые скважинные насосы
2.1 Оборудование фонтанных скважин
Оборудование скважины, в том числе фонтанной, подразделяется на наземное (устьевое) и скважинное (подземное).
Наземное оборудование.
К наземному оборудованию относят фонтанную арматуру и манифольд. Фонтанную арматуру изготавливают по ГОСТ 13846-89 и оборудуют ими фонтанные нефтяные и газовые скважины.
Состав.
Фонтанная арматура включает трубную обвязку (головку) и фонтанную елку с запорными и регулирующими устройствами.
Трубная обвязка устанавливается на колонную обвязку и предназначена для обвязывания скважинных трубопроводов (НКТ), контроля и управления потоком скважинной среды в затрубном (межтрубном) пространстве.
Фонтанная елка устанавливается на трубную обвязку и предназначена для контроля и регулирования потока скважинной среды в скважинном трубопроводе и направления его в промысловый трубопровод.
Варианты схем
ГОСТ 13846-89 предусматривает шесть типовых схем фонтанных елок (рисунок 2.2) и две типовые схемы трубных головок (рисунок 2.1).
Типовые схемы фонтанных елок включают четыре схемы с тройниковыми елками - с одним тройником (схемы 2 и 1), либо двумя (схемы 3 и 4) и две схемы с крестовыми елками (схемы 5 и 6).
В тройниковой двухструнной арматуре рабочая струна – верхняя, а в крестовой может быть любая. Запасные струны используют для замены штуцера или запорного устройства.
Сверху елка заканчивается колпаком (буфером) с трехфазовым краном и манометром. Для спуска в работающую скважину приборов и устройств вместо буфера ставится лубрикатор.
Для регулирования дебита скважины на боковых струнах елки установливается дроссель регулируемого и нерегулируемого типа. Запорные устройства в запорной арматуре применяют двух типов: прямоточные задвижки с уплотнительной смазкой и пробковые краны.Регулирование параметров потока неполным открытием-закрытием запорных устройств не допускается
Схемы трубных головок предусматривают подвеску одного или двух концентрично расположенных колонн НКТ (рисунок 2.1). Трубы подвешиваются к трубной головке либо на резьбе, либо на муфте. При оборудовании скважины двумя колоннами НКТ (двухрядная конструкция подъемника) трубы меньшего диаметра подвешиваются над тройником (крестовиком) в стволовой катушке на резьбе или на муфтовой подвеске; трубы большего диаметра подвешиваются на нижнем тройнике (крестовине).

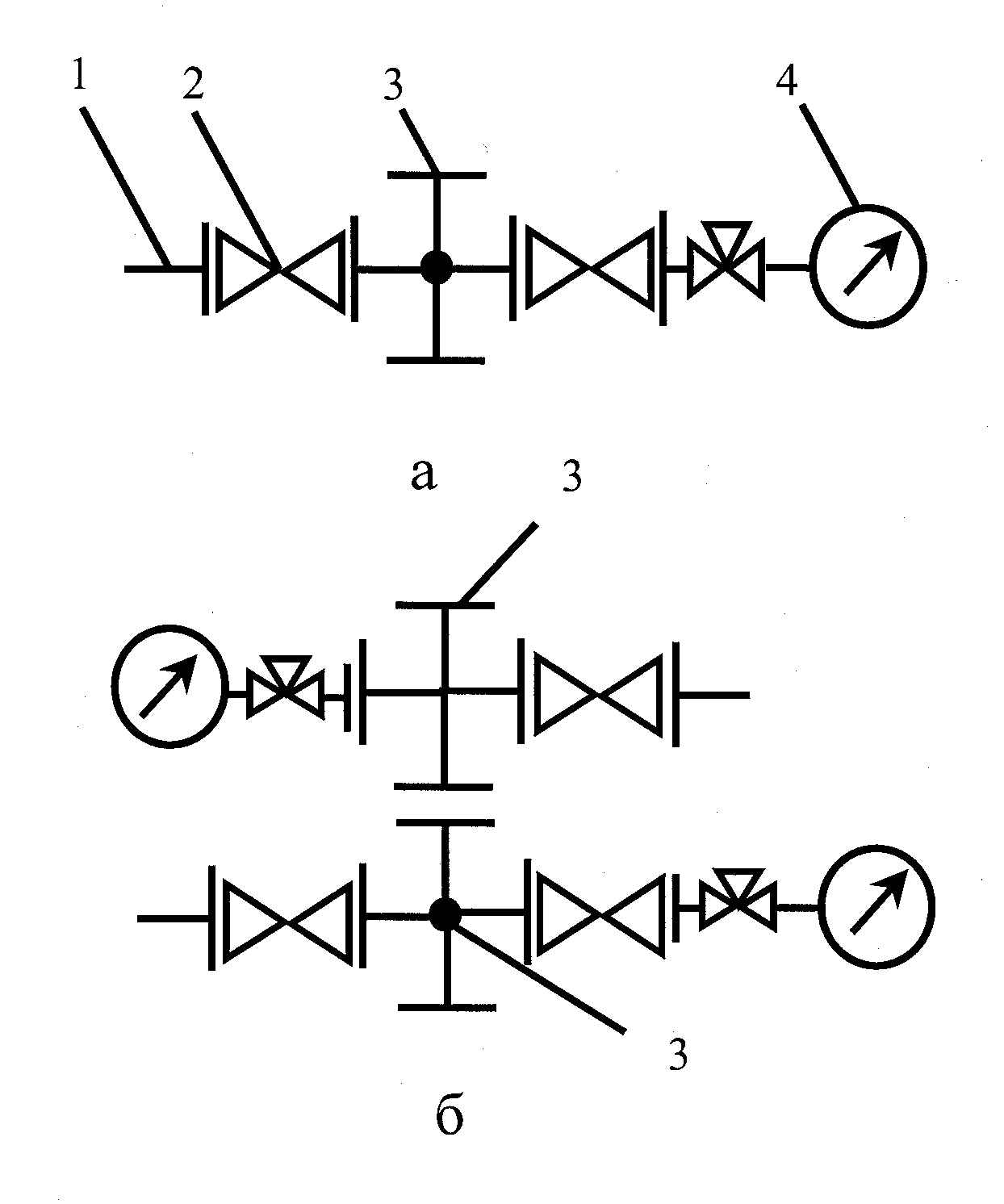

Рисунок 2.1 — Схемы трубных обвязок фонтанной арматуры (ГОСТ 13846-89) а –для одной колонны НКТ; б – для двух колонн НКТ
1 — ответный фланец; 2 — запорное устройство; 3 — трубная головка; 4 — манометр
Фонтанная арматура с выкидной линией соединяется манифольдом, который включает запорные и предохранительные устройства, тройники и другие элементы.

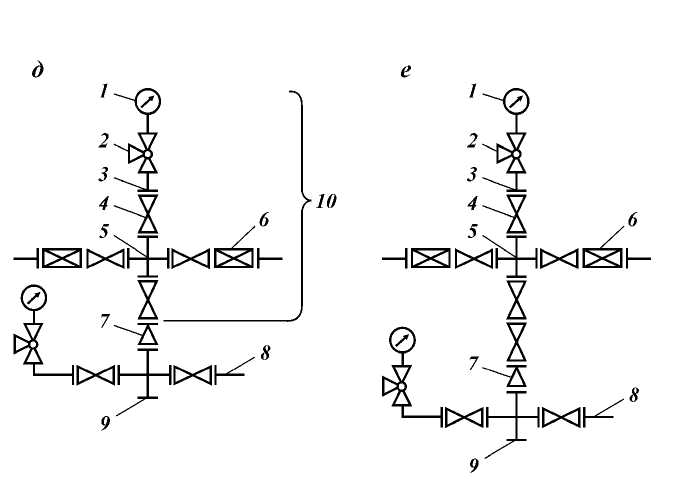

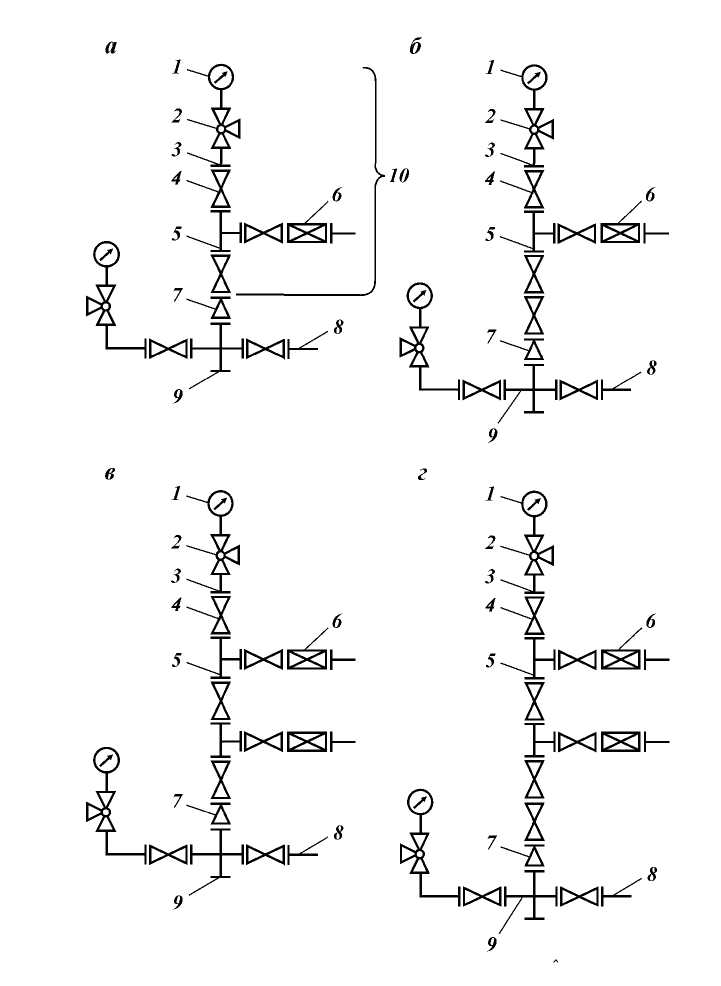

Рисунок 2.2 — Типовые схемы фонтанных елок
тройниковые — схемы 1, 2, 3 и 4; крестовые — схемы 5 и 6; (2 — тройник; 1 — манометр; 2 – запорное устройство к манометру; 3 – фланец под манометр; 4 - запорное устройство; 5 – тройник (крестовина); 6 — дроссель; 7 — переводник к трубной головке или катушка; 8 — ответный фланец; 9 – трубная головка; 10 – фонтанная елка)
Основные параметры и область использования
Основными параметрами, определяющими условия эксплуатации, и соответствующий выбор типа фонтанной арматуры являются:
- давление газов и газонефтяной среды в скважине;
- наличие механических примесей и скорость движения среды в арматуре;
- характер фонтанирования;
- химический состав газа и нефти, их температура.
Для скважин, среда которых содержит значительное количество мех.примесей. предпочтительней тройниковая двухструнная двухрядная ФА. Наличие второго ряда труб упрощает процесс освоения и промывки песч.пробок. Две струны позволяют заменять дроссель одной из струн. Это же позволяет крестовая схема, но в последнем случае выход из строй крестовины или стволового ЗУ приводит к остановке работы скважины.
Преимуществом крестовой схемы над двухструнной тройниковой является меньшая высота.
Типоразмер (давление и диаметр) выбирается в зависимости от пластового давления рабочей среди, дебита, применяемого комплекса скважинного оборудования., в частности, диаметр и число отводов, идущих к манифольду определяется объемом продукции и скоростью (0,5-5 м/с, в дросселе скорость может достигать 100-150 м/с)
Фонтанная арматура выпускается на рабочее давление — 14, 21, 35, 70, 105, и 140 МПа, с условным проходом 50, 65, 80, 100, 152 мм, для коррозионных и некорозионных сред и для холодной климатической зоны.
При низких и средних давлениях рекомендуется использовать тройниковую арматуру, при средних и высоких давления – крестовую арматуру и дублирующие запорные устройства. При давлении 7-14 МПа используют, как правило, краны, при более высоких давлениях – прямоточные задвижки.
Обозначение.
Шифр ФА определяет ее схему, конструкцию, способ управления задвижками, условный проход по стволу и боковым отводам, давление, климатическое исполнение и коррозионную стойкость.
Пример обозначения: АФК6В—80/50х70ХЛ—К2а
Х1 Х2 Х3 Х4 — Х5/Х6 х Х7 Х8 — Х9 Х10
Х1 |
АФ — арматура фонтанная АН — арматура нагнетательная |
Х2 |
Способ подвешивания скважинного трубопровода: в трубной головке — не обозначается, в переводнике к трубной головке — К, для эксплуатации скважин УЭЦН — Э |
Х3 |
Обозначение № типовой схемы елки для арматуры с двумя трубными головками к номеру схемы добавляют «а» |
Х4 |
Обозначение системы управления запорными устройствами: с ручным управлением — не обозначают, с дистанционным — Д, с автоматическим — А, с дистанционным и автоматическим — В |
Х5 |
Условный проход ствола елки, мм |
Х6 |
Условный проход боковых отводов елки, мм при совпадении с условных проходом ствола не указывается |
Х7 |
Рабочее давление, МПа ( кгс/см2) |
Х8 |
Климатическое исполнение по ГОСТ 16350-80: для умеренного и умеренно-холодного микроклиматических районов - не обозначается; для холодного макроклиматического района — ХЛ |
Х9 |
Исполнения по составу скважинной среды: c содержанием Н2S и СО2 до 0.003 % по объему каждого — не обозначается; с содержанием СО2 до 6 % по объему — К1; с содержанием Н2S и СО2 до 6 % по объему каждого — К2 и К2И |
Х10 |
Модификация арматуры или елки |
Конструкция фонтанной арматуры обеспечивает возможность измерения давления на верхнем буфере елки, а также давления и температуры среды на буфере бокового отвода елки и трубной головки. Стандартами предусмотрено изготовление блочных фонтанных арматур, а также укомплектование по необходимости фонтанных арматур автоматическими предохранительными и дистанционно управляемыми устройствами.
