Контрольные вопросы :

1. Из каких составляющих суммируется потребный напор в гидросистеме?

2. Что называется рабочей точкой системы «насос-трубопровод», и что она отражает, в физическом отношении?

5. Перечислить и охарактеризовать основные способы регулирования центробежных насосов.

6. В чем заключается явление кавитации?

7. Как выглядят в аналитической записи условия бескавитационной работы центробежного насоса? 9. Как повысить всасывающую способность центробежного насоса?

Список рекомендуемой литературы: [1, с.133-160], [2, с.56-62; 71-94; 144-165], [3, c. 175-204], [4, c.95-133], [5, с.5-6; 49-50; 77-89; 164-170; 194-198; 211-213].

7 Объемные насосы

Содержание:

1. Принцип действия и виды объемных насосов.

2. Виды возвратно-поступательных насосов и элементы их устройства.

3. Виды роторных насосов и элементы их устройства.

Лабораторная работа: Конструкции поршневых насосов

7.1 Принцип действия и виды объемных насосов

В объемных насосах передача энергии жидкости происходит за счет изменения объема рабочей камеры, попеременно сообщающейся с входом и выходом насоса. Изменение объема позволяет изменять давление в камере и осуществлять всасывание и нагнетание жидкости. Потоку жидкости при этом сообщается преимущественно потенциальная энергия.

Подача объемных насосов ограничивается объемом рабочей камеры и мало изменяется при работе на трубопроводы с различным сопротивлением. Напор может быть достаточно высок даже при малых подачах, что определяет область их применения и позволяет использовать их для перемещения вязких жидкостей.

Достоинством всех объемных насосов является самовсасывающая способность.

Объемные насосы по особенностям движения основного рабочего органа подразделяются на два вида – возвратно-поступательные (с возвратно-поступательным движением рабочего органа) и роторные. В свою очередь, роторные насосы делятся на роторно-вращательные (с вращательным движением) и роторно-поступательные (со смешанным - вращательно-поступательным движением).

7.2 Виды возвратно-поступательных насосов и элементы их устройства

Схема простейшего возвратно-поступательного насоса с поршневым рабочим органом одностороннего действия приведена на рис. 7.1. Данный насос включает цилиндр 1, поршень 2 и клапаны – всасывающий 3 и нагнетательный 4. Перемещение жидкости достигается за счет осевого движения поршня в цилиндре насоса. Цилиндр с помощью клапанов попеременно соединяется с подводящим и напорным трубопроводом. При движении из левого крайнего положения в правое открывается нижний всасывающий клапан (верхний клапан закрыт) и пространство рабочей камеры заполняется жидкостью. При движении поршня из правого крайнего положения в левое – открывается напорный клапан (всасывающий закрыт) и жидкость, занимающая внутреннее пространство цилиндра, вытесняется в сторону нагнетания.

Основным недостатком возвратно-поступательных насосов является неравномерность (пульсация) подачи.

Основными конструктивными признаками, определяющим тип объемных возвратно-поступательных насосов являются:

- способ действия основного рабочего органа (одностороннего действия, двухстороннего, дифференциального)

- форма основного рабочего органа (поршневые, плунжерные, диафрагмовые, с проходным плунжером и нагнетательным клапаном в его теле);

- количество основных рабочих органов и цилиндров;

- положение цилиндров в пространстве и относительно друг друга

- конструкция клапанов (тарельчатые, шаровые и др.);

- тип привода (электроприводные и прямодействующие).

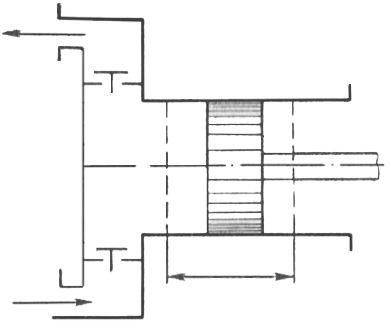

Рис. 7.1 Схема поршневого насоса одностороннего действия
