4. Принятие участия в создании, испытании и эксплуатации цифровых устройств
Проектирование дешифратора
Y1=A^ B^ C^
Y5=A B^ C^
Y2=A^ B^ C
Y6=A B^ C
Y3=A^ B C^
Y7=A B C^
Y4=A^ B C
Y8=A B C
|
A |
B |
C |
Y1 |
Y2 |
Y3 |
Y4 |
Y5 |
Y6 |
Y7 |
Y8 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
2 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
3 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
4 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
5 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
6 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
7 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
8 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
С помощью пакета Electronics Workbench, спроектировал схему дешифратора на основании логических уравнений и таблицы истинности.
Диаграмма работы дешифратора на 3 входа и 8 выходов
5. Составление структуры цифровых устройств, входящих в состав компьютерных систем и комплексов.
В организации имеется корпоративная сеть. Корпоративная вычислительная сеть - это сеть на уровне компании, в которой используются программные средства, основанные на протоколе TCP/IP Internet. Другими словами, Intranet – это версия Internet на уровне компании, адаптация некоторых технологий, созданных для Internet, применительно к частным локальным (LAN) и глобальным (WAN) сетям организаций. Топология сети типа «звезда».

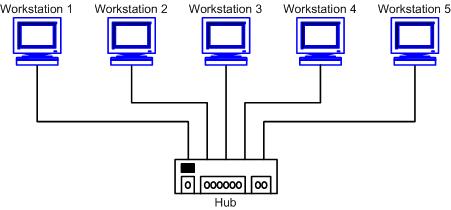

В сети построенной по топологии типа «звезда» каждая рабочая станция подсоединяется кабелем (витой парой) к концентратору или хабу (hub). Концентратор обеспечивает параллельное соединение ПК, и таким образом, все компьютеры, подключенные к сети, могут общаться друг с другом.
Данные от передающей станции сети передаются через хаб по всем линиям связи ПК. Информация поступает на все рабочие станции, но принимается только теми станциями, которым она предназначается. Так как передача сигналов в топологии физическая звезда является широковещательной, т.е. сигналы от ПК распространяются одновременно во все направления, то логическая топология данной локальной сети является логической шиной. Данная топология применяется в локальных сетях с архитектурой 10Base-T Ethernet.
Преимущества сетей топологии «звезда»:
• легко подключить новый ПК;
• имеется возможность централизованного управления;
• сеть устойчива к неисправностям отдельных ПК и к разрывам соединения отдельных ПК.
Недостатки сетей топологии «звезда»:
• отказ хаба влияет на работу всей сети;
• большой расход кабеля
На месте прохождения производственной практики в организации присутствует Виртуальная Локальная Сеть (ВЛС)
