2.2. Системы передачи

2.2.1. Система передачи сигналов факсимильной связи

Система факсимильной связи – это система передачи, предназначенная для доставки неподвижного изображения, выполненного на специальных носителях заданного формата. Информационным параметром изображений является коэффициент отражения, определяемый как отношение светового потока, отражённого от участка изображения, к потоку, падающему на этот участок.

Передатчик системы факсимильной связи преобразует неподвижное изображение в электрический сигнал. Основным элементом передатчика является фотоэлектрический преобразователь. Для преобразования поверхность изображения разбивается на большое количество мелких (0,1–0,2 мм) участков, называемых элементарными площадками (рис. 2.14) [2].

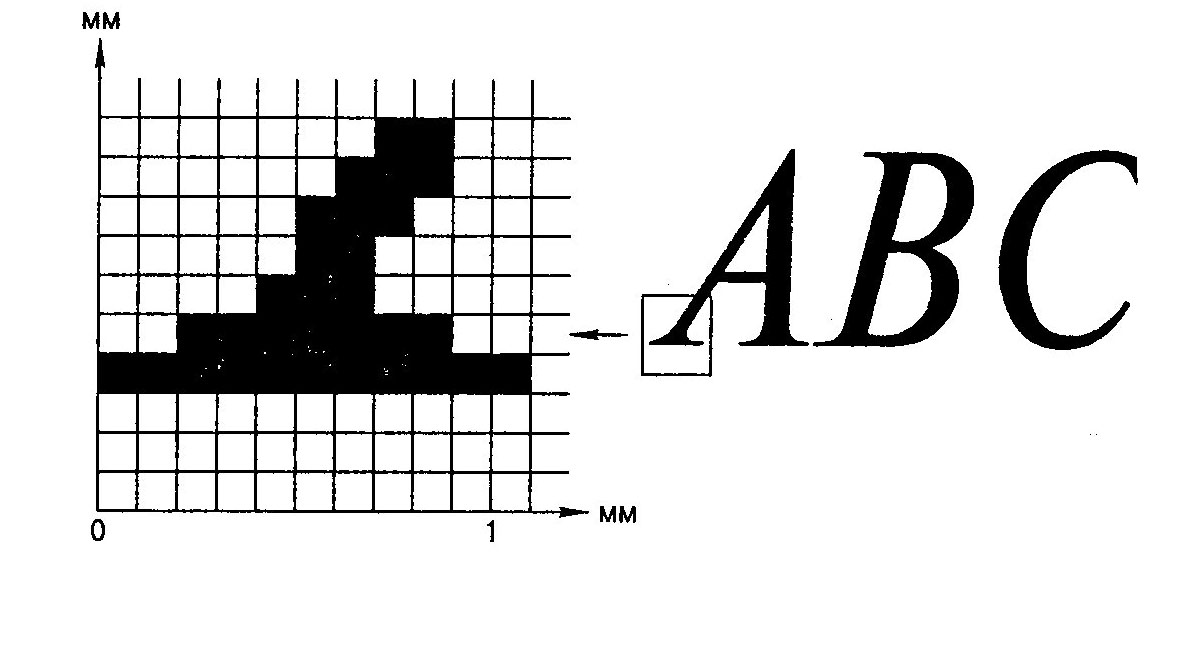

Рис. 2.14. Разложение изображения на элементарные площадки

Размеры площадок выбираются с таким расчётом, чтобы отражательная способность в их пределах была однородной, т. е. характеризовалась бы одним коэффициентом отражения. Элементарные площадки поочерёдно освещаются источником света через специальные линзы. Световой поток, отражённый от каждой площадки, собирается с помощью объектива и направляется на фотокатод фотоэлектрического преобразователя. В цепи преобразователя при этом будет протекать электрический ток, пропорциональный коэффициенту отражения площадки. Последовательность преобразования обеспечивается с помощью специальных развёртывающих устройств. В результате в цепи фотоэлектрического преобразователя получается изменяющийся во времени сигнал U(t). Такое поэлементное и последовательное преобразование изображения в сигнал называется анализом изображения, а передатчик факсимильной системы – анализирующим устройством.

Анализирующее устройство состоит из светооптической системы, фотоэлектрического преобразователя (ФЭП) и развёртывающего устройства (рис. 2.15) [2]. Светооптическая система служит для выделения элементарных площадок изображения путём их раздельного освещения и концентрации отражённых от площадок лучей на светочувствительном элементе ФЭП. Она содержит источник света (ИС), конденсор Л₁ и объектив Л₂.

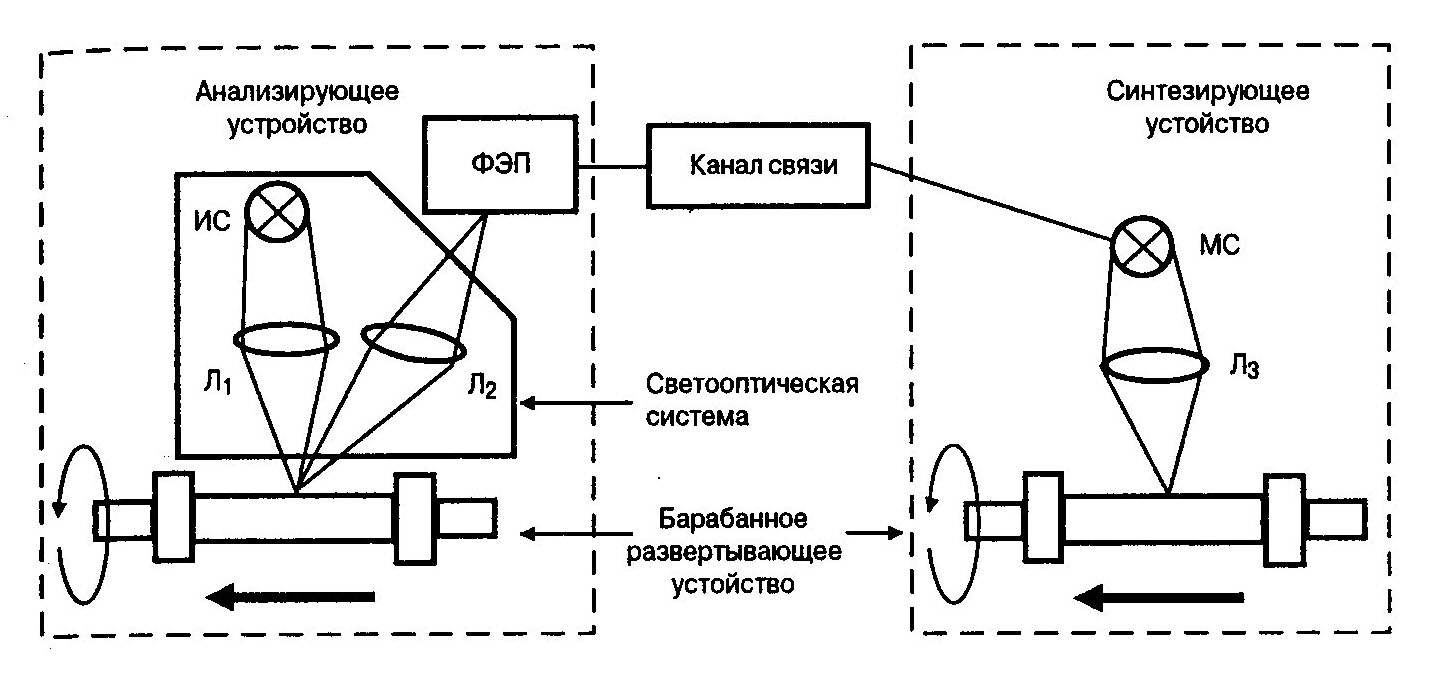

Рис. 2.15. Структурная схема факсимильной связи

С выхода ФЭП сигнал поступает в канал связи. Развёртывающее устройство обеспечивает последовательность преобразования световых потоков, отражённых от элементарных площадок изображения. Поверхность с изображением укрепляется на цилиндрической поверхности барабана, совершающего вращательное (вокруг оси) и поступательное (вдоль оси) движения, благодаря чему осуществляется развёртка изображения.

Воспроизведение изображений выполняется поэлементно и последовательно. Такой процесс получения изображений называется синтезом, а устройство – синтезирующим.

Синтезирующее устройство (рис. 2.15) состоит из модулятора света (МС), объектива Л₃ и развёртывающего устройства барабанного типа. Световой поток от МС, пропорциональный величине проходящего через него тока, собирается и фокусируется объективом на участке светочувствительного материала (фотобумага, фотоплёнка и т. д.), закреплённого на поверхности барабана, который совершает движения, аналогичные движению барабана анализирующего устройства и согласованные с ним.
