2.1.2. Устройство автоматического определения номера сообщающего абонента
Устройство определения номера (УОН) предназначено для определения номеров абонентов, вызывающих спецслужбу «01». Аппаратура автоматического определения номера (АОН) является дополнительным оборудованием к станциям оперативной связи и может взаимодействовать с оборудованием АТС через специальные комплекты реле соединительных линий (РСЛ).
Устройство определения номера обеспечивает:
– определение номера телефона вызывающего абонента при поступлении вызова с индивидуального телефона, абонентского комплекта спаренных телефонов, учрежденческих АТС или подстанции;
– возможность определения номера как при работе по физическим, так и по уплотнительным соединительным линиям.
Устройство определения номера состоит из стойки шкафного типа в напольном исполнении и блока четырёх периферийных индикаторных устройств. В стойке размещается центральное приёмопередающее устройство (ЦППУ), комплекты вторичных источников, периферийные индикаторные устройства (ПИУ), органы управления и сигнализации.
Центральное приёмопередающее устройство предназначено: для приёма команд на определение номера, поступающих с ПИУ; посылки запроса в сторону АТС; приёма информации о номере и категории вызывающего абонента, порядке следования кодированных цифр информации, передаваемых аппаратурой АОН беспаузным многочастотным способом; проверки информации по четырём категориям правильности определения номера (соответствие принятой цифры коду «2» из «6», беспаузность принимаемой информации, совпадение первой и десятой принятой комбинации, правильность всех одиннадцати комбинаций); выдачи в строго определённом порядке восьми цифр информации в ПИУ соответствующего рабочего места оператора.
Периферийное индикаторное устройство предназначено для индикации семизначного номера и одного знака категории вызывающего абонента путём высвечивания цифр на световом табло.
Работа аппаратуры УОН совместно с аппаратурой АОН АТС ДШ (рис. 2.11) заключается в следующем [3]. При наборе цифры 0 абонент подключается к нулевой декаде Ι группового искания (ГИ). При наборе следующей цифры 1 абонент переключается к аппаратуре спецслужбы «01» и через комплект реле соединительных линий, соединительную линию, линейный комплект (ЛК) станции оперативной связи соединяется с центральным пунктом пожарной связи (ЦППС).

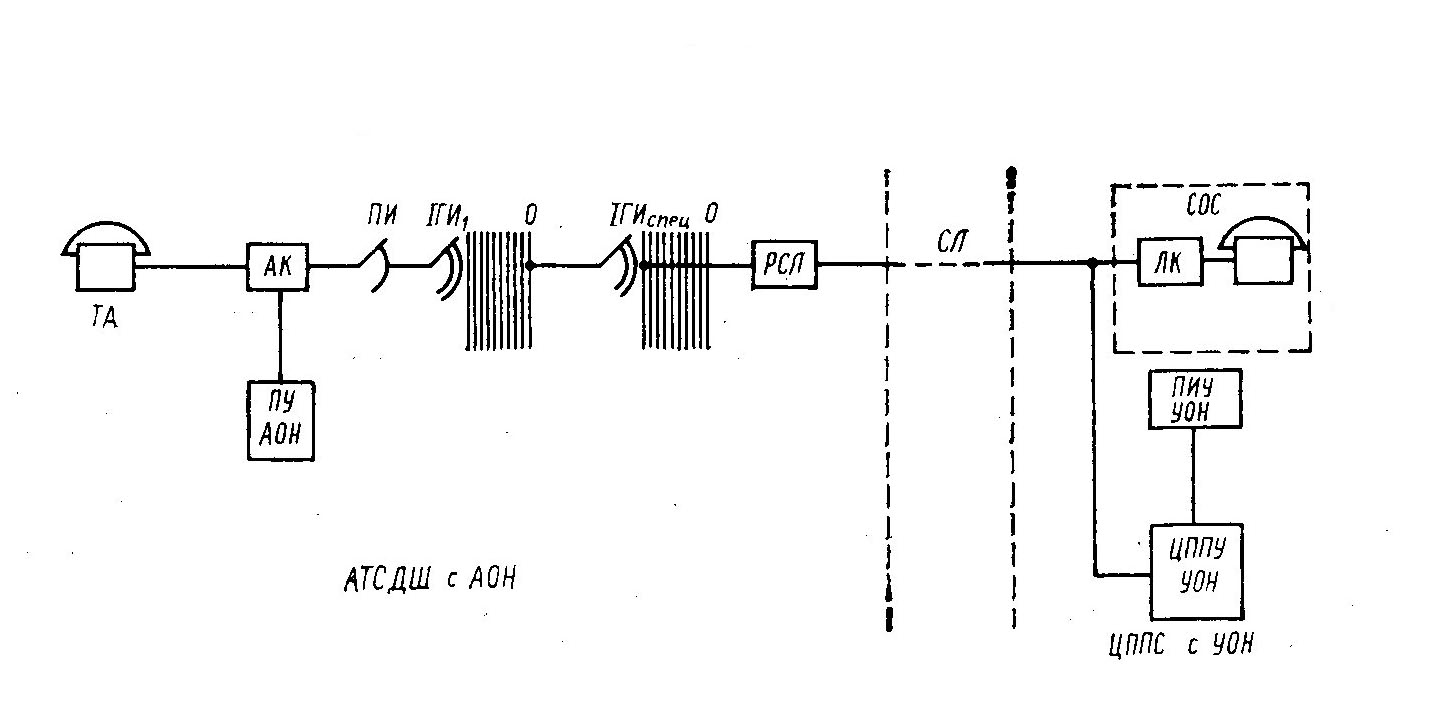

Рис. 2.11. Схема включения аппаратуры АОН и УОН на АТС ДШ
При определении категории и номера телефона абонента оператор ЦППС осуществляет запуск ЦППУ УОН (нажимом кнопки на ПИУ). Сигнал запроса из ЦППУ УОН поступает в промежуточные регистры АОН, после включения которых информация о номере и категории вызывающего абонента поступает в ЦППУ УОН, где высвечивается номер и категория телефона на ПИУ УОН.
При подключении телефонного аппарата (ТА) к цифровой городской АТС используют устройство идентификации абонента, например Caller ID. Схема подключения устройства Caller ID к телефонной и сетевой розеткам показана на рис. 2.12 [1].

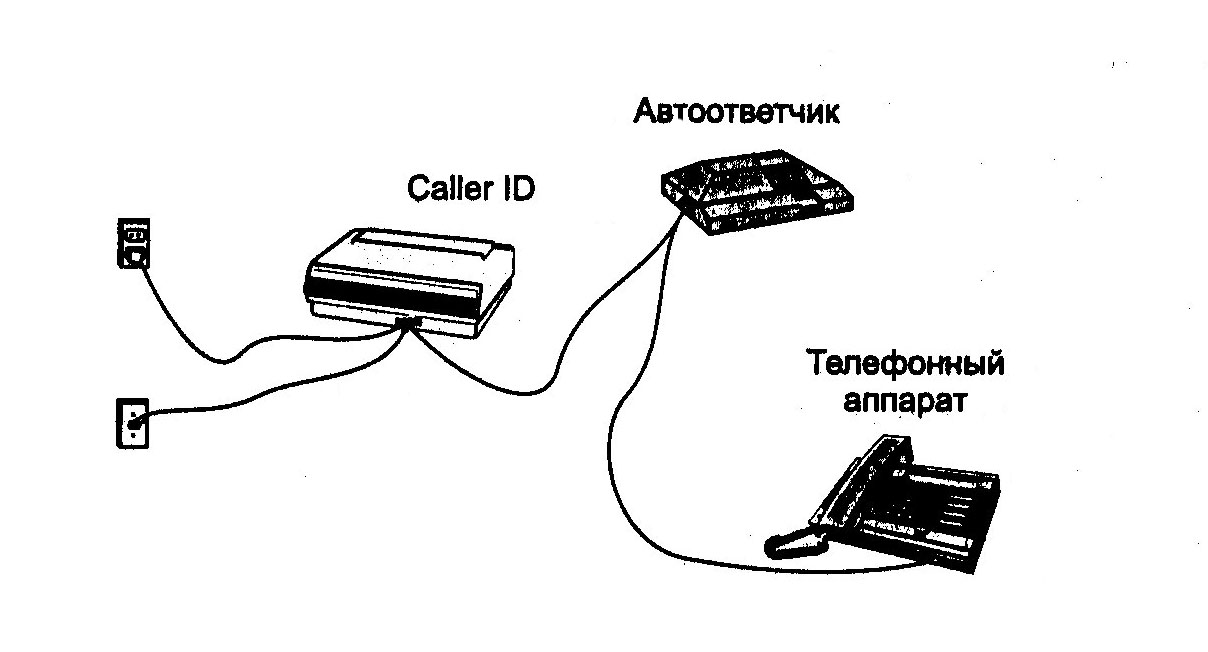

Рис. 2.12. Схема подключения устройства Caller ID
Устройство Caller ID реализует следующие функции:
– отображение имени и номера телефона вызывающего абонента;
– отображение полной информации об абоненте на дисплее после поступления первого звонка;
– сохранение в памяти информации о поступивших звонках для последующего просмотра с фиксацией времени поступления звонков;
– мигающую световую сигнализацию о поступлении новых звонков в период занятости телефона.
Необходимо отметить, что любой звонок на телефон, оборудованный АОН, с сотовых телефонов при междугородней и международной связи должен быть оплачен, даже если разговор по каким-либо причинам не состоялся, так как определение номера происходит после соединения с вызываемым абонентом. Если вызываемый абонент не ответил, происходит «снятие трубки» и фиксация состоявшегося разговора.
