Эффективность противопожарной службы характеризуется вероятностью того, что сообщение будет передано требуемому абоненту в течение времени, не более заданного, которое устанавливается исходя из скорости старения информации.
Устойчивость одной линии (луча) связи без резервных определяется выражением [3]
Р1с (t) = e-λ1t, (4.1)
где λ1 – интенсивность повреждения линии связи; t – текущее время.
Устойчивость связи, или вероятность прохождения информации между ЦППС и ПЧ при наличии одного резервного луча, определяется выражением [3]
Р2с = e–λ1 t + [λ1 / (λ2 – λ1)] ∙ (e–λ1 t – e-λ2 t), (4.2)
где λ2 – интенсивность повреждения резервного луча.
В целом устойчивость всей структуры с кратным холодным резервированием k определяется по формуле [3]
Р(k
+ h)(t)
= Pkc(ti)
+
P(k
+ 1)(ti
– τ)
fkc
(τ)
dτ,
(4.3)
где Pkc(ti) – вероятность безотказной работы структуры, имеющей один основной и k резервных лучей; P(k + 1)(ti – τ) – вероятность безотказной работы (k + 1)-го резервного луча в течение времени наработки (ti – τ) при условии, что до момента τ этот луч был работоспособный; fkc(τ) – плотность распределения наработки до первого отказа структуры, имеющей один основной и k резервных лучей для обмена информацией.
Необходимо отметить, что всякое резервирование требует дополнительных затрат, поэтому затраты на резервирование Ср не должны превышать получаемого выигрыша Св, т. е. Ср ≤ Св. Выигрыш включает в себя как материальный, так и социальный эффект. Материальный эффект получается за счёт сокращения убытков от пожаров, а социальный – за счёт снижения влияния последствий пожаров на здоровье людей.
4.1.2. Организация центра управления силами гарнизона пожарной охраны
Центр управления силами создаётся в гарнизонах пожарной охраны краевого и областного центра, а также в городе или населённом пункте с числом пожарных частей не менее двух [3]. Он концентрирует все виды информации гарнизона пожарной охраны, является центром управления пожарными частями (подразделениями) при ликвидации пожаров.
На ЦУС возлагается выполнение функций приёма извещений о пожарах, своевременное направление подразделений на тушение пожаров, обеспечение оперативно-диспетчерской связи с подразделениями пожарной охраны и оперативного учёта пожарной техники гарнизона, находящейся в боевом расчёте, в резерве, на выполнении задания. На ЦУС территориального гарнизона возлагается приём сообщений и высылка на крупные пожары подразделений пожарной охраны соседних городов, районов и отдельных объектов [11].
Для нормального функционирования ЦУС располагает следующими помещениями [11]:
– диспетчерским залом, где размещаются автоматизированные рабочие места (АРМ) диспетчеров с техническими средствами связи и отображения информации;
– аппаратной, где устанавливается кросс, стативы, испытательные приборы, звукозаписывающая аппаратура, зарядные и распределительные устройства, усилители оповещения и другая вспомогательная аппаратура;
– помещениями центрального пункта радиосвязи, где располагается аппаратура радиосвязи;
– аккумуляторной;
–
агрегатной,
в которой устанавливается резервный
агрегат электропитания ЦУС;
– комнатой отдыха диспетчеров (при круглосуточном дежурстве).

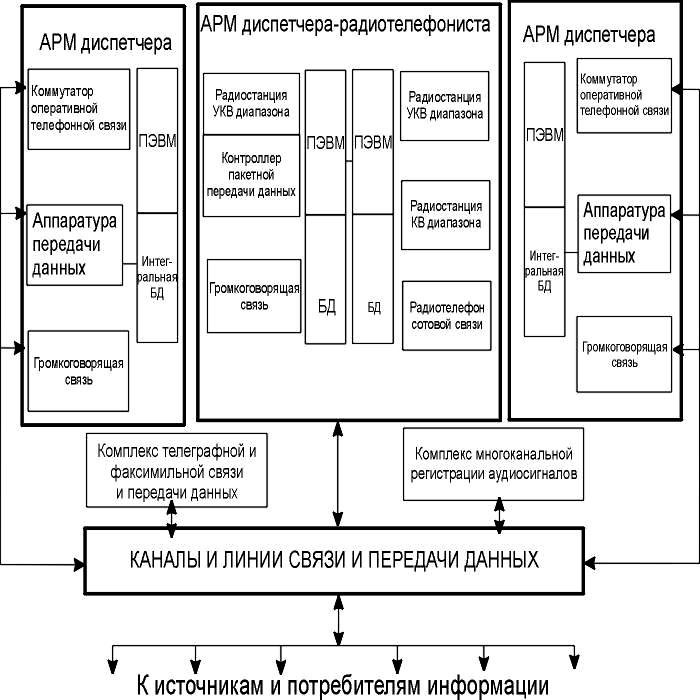

Комплекс технических средств ЦУС показан на рис. 4.4 [11].
Рис. 4.4. Комплекс технических средств ЦУС
Центр управления силами оборудуется кабельным вводом городской телефонной сети связи, ёмкость которого определяется необходимой ёмкостью оперативно-диспетчерской связи с учётом развития на дальнейшую перспективу. Для повышения надёжности связи ЦУС оборудуется двумя кабельными вводами. Основной прокладывается непосредственно от кросса городской или районной АТС, а резервный – от другой городской или районной АТС (или той же АТС, проложенной по другой трассе).
Основными документами учёта работы ЦУС являются: журнал ЦУС (прил. А), журнал учёта неисправностей средств связи (прил. Б), журнал учёта магнитофонных записей (прил. В), батарейный журнал (прил. Г).
Диспетчерский зал – основное помещение ЦУС. В нём размещаются пульты управления приёмной и передающей аппаратуры связи, устройства нанесения и отображения оперативной обстановки, складывающейся на защищаемой территории.
В состав аппаратуры управления силами и средствами гарнизона, не имеющего автоматизированной системы оперативного управления в пожарной охране (АСОУПО), входит пульт оперативно-диспетчерской единой дежурно-диспетчерской службы (ПОДС ЕДДС). ПОДС ЕДДС «01» представляет собой комплексное рабочее место оперативного дежурного и является цифровой системой связи, имеющей широкие возможности по коммутации и регистрации голосовых и информационных каналов [12]. Принцип построения изделия подчинён решению основной задачи ЕДДС – обеспечению прямой оперативной диспетчерской связи со всеми территориальными дежурно-диспетчерскими службами постоянной готовности (пожарная охрана, дежурная часть милиции, скорая помощь, газовое хозяйство, энергообеспечение и др.).
Пульт состоит из следующего оборудования:
1) мебельного конструктива рабочего места оперативного дежурного (от одного до трёх) с установленными на нём панелями управления, на которых располагаются элементы управления, контроля и индикации аппаратуры связи и другого оборудования;
2) аппаратуры проводной связи, обеспечивающей организацию оперативно-диспетчерской связи по телефонным каналам, автоматическое определение номера на спецлиниях ГАТС, обмен цифровыми данными, оповещение личного состава по проводным линиям связи;
3) аппаратуры записи и архивирования переговоров по проводным линиям связи и радиоканалам с количеством каналов записи от 4 до 32.
Пульт обеспечивает:
– прием вызова с 2-проводной линии спецвызова «01» с функцией АОН и выдачу информации на пульт;
– переадресацию принятого вызова на профильного диспетчера с одновременным удержанием соединения;
– голосовое автоинформирование внешнего абонента фиксированным голосовым сообщением в соответствии с выбранной переадресацией;
– автоматическую запись и архивирование переговоров по входным линиям и радиоканалу (цифровая запись 4, 8, 16, 32-го каналов);
– систему оповещения личного состава по заранее подготовленным спискам оповещения абонентов (по общему списку, по группе частных списков, по подготовленным ранее сценариям, а также по отдельным абонентам из базы данных);
– подключение оператора к занятому каналу;
– подключение 2-проводных удалённых (до 25 км) аналоговых абонентов (другие диспетчерские службы);
– управление системой громкоговорящего оповещения;
– максимальное количество коммутируемых линий – 192.
В
базовый комплект пульта ПОДС ЕДДС «01»
помимо мебельного конструктива входит
система оперативно-диспетчерской связи
(СОДС) «НАБАТ».
Пульт является составной частью СОДС
«НАБАТ» и представляет собой (рис. 4.5)
[12]
многофункциональное абонентское
телефонное устройство со встроенными
коммутационными программируемыми
кнопками и другими вспомогательными
элементами, обеспечивающими управление
электронными элементами системы при
реализации её функций.
Рис. 4.5. Пульт для СОДС «Набат»
Пульт состоит из основного блока и дополнительных приставок прямой связи. Система является необслуживаемой, не требует настройки, адаптации и программирования при установке у потребителя.
Если ЦУС размещается в здании, где расположена одна из пожарных частей, пункт связи данной пожарной части должен быть независимым от ЦУС и размещаться на первом этаже.
Все входящие и исходящие сообщения, в том числе и распоряжения, автоматически регистрируются на магнитной ленте. Количество магнитофонов определяется числом специальных каналов связи, обеспечивающих обмен информацией между центральным пунктом и внешними абонентами. К каждому магнитофону подводится центральная часовая сеть для синхронизации датчика сигналов времени, записываемых на одну из дорожек. Дорожки записи и магнитофоны нумеруются (за каждым контролируемым каналом закрепляется дорожка с указанием номера и частоты).
Питание магнитофона производится по двум независимым сетям с обязательным резервированием. Записанная информация, если не имеется специальных указаний, хранится не менее 10 суток, после чего стирается. Прослушивание записей осуществляется на воспроизводящих устройствах, входящих в комплект магнитофонов.
Диспетчеру ЦУС необходимо знать номер телефона абонента, позвонившего на ЦУС. Это связано с тем, что возможны подозрительные по содержанию сообщения или баловство детей. Зная номер телефона заявителя, можно принять меры, мешающие службе звонков. При сообщении о фактических пожарах эта информация может быть использована при расследовании причин возникновения пожара и факторов, связанных с ними.
