Предельно допустимые уровни энергетических экспозиций электромагнитного поля в диапазоне частот 30 кГц – 300 гГц
Параметр |
ЭЭПДУ в диапазонах частот, МГц |
||||
> 0,03–3,0 |
> 3,0–30,0 |
> 30–50 |
> 50–300 |
> 300–3·105 |
|
ЭЭЕ, (Вт/м)2·ч |
20000 |
7000 |
800 |
800 |
– |
ЭЭН, (А/м)2·ч |
200 |
0,72 |
– |
– |
– |
ЭЭППЭ, (мкВт/см2)·ч |
– |
– |
– |
– |
200 |
Максимальные предельно допустимые уровни напряжённости электрического и магнитного полей, плотности потока энергии электромагнитного поля не должны превышать значений, представленных в табл. 3.6 [4].
Таблица 3.6
Максимальные предельно допустимые уровни напряжённости и плотности потока энергии электромагнитного поля в диапазоне частот 30 кГц – 300 гГц
Параметр |
Максимально допустимые уровни в диапазонах частот, МГц |
||||
> 0,03–3,0 |
> 3,0–30,0 |
> 30–50 |
> 50–300 |
> 300–3·105 |
|
Е, В/м |
500 |
300 |
80 |
80 |
– |
Н, А/м |
50 |
– |
– |
– |
– |
ППЭ, мкВт/см2 |
– |
– |
– |
– |
1000 |
Защита от воздействия электромагнитных полей и излучений осуществляется путём проведения организационных, инженерно-технических и лечебно-профилактических мероприятий.
Основными мерами защиты от электромагнитного поля являются: защита временем, защита расстоянием, уменьшение излучения в самом источнике излучения, средства индивидуальной защиты.
Защита временем применяется тогда, когда нет возможности снизить интенсивность излучения до допустимого уровня, и предусматривает ограничение пребывания человека в зоне действия электромагнитного излучения.
4 . ОРГАНИЗАЦИЯ СЛУЖБЫ СВЯЗИ ГОСУДАРСТВЕННОЙ ПРОТИВОПОЖАРНОЙ СЛУЖБЫ МЧС РОССИИ
4.1. Назначение и задачи службы связи Государственной противопожарной службы МЧС России
4.1.1. Структурная схема оперативно-диспетчерской связи, связи извещения и административно-управленческой связи в гарнизоне пожарной охраны
4.1.2. Организация центра управления силами гарнизона пожарной охраны
4.2. Назначение и задачи службы связи Государственной противопожарной службы МЧС России
4.2.1. Организация связи на пожаре
4.2.2. Дисциплина и правила ведения связи в пожарной охране
4.1. Назначение и задачи службы связи Государственной противопожарной службы мчс России
4.1.1. Структурная схема оперативно-диспетчерской связи, связи извещения и административно-управленческой связи в гарнизоне пожарной охраны
Структура сети связи гарнизона – это упорядоченная совокупность различных видов проводной и беспроводной связи, учитывающая топологию размещения абонентов и обеспечивающая обмен текущей служебной информацией между подразделениями гарнизона пожарной охраны (ГПО) и абонентами города, а также обмен оперативной информацией между пожарными подразделениями с целью управления силами и средствами тушения пожаров.
Для анализа структурных свойств сети используется её модель в виде графов. На основе этой модели выбирается соответствующая структура связи. Различные структуры сети связи представлены на рис. 4.1 [3].
а
б
в
г

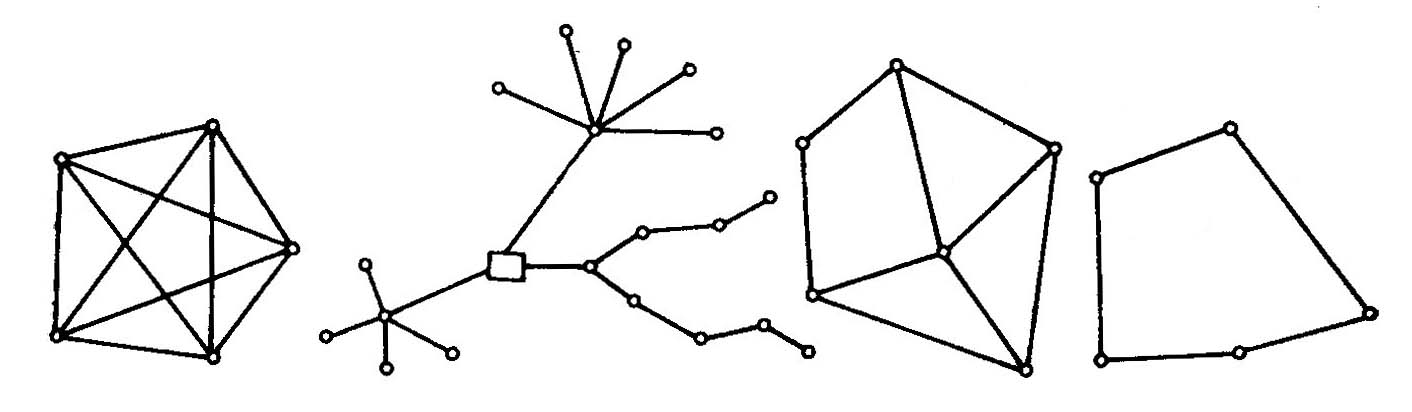

Рис. 4.1. Структура сети связи: а – полносвязная; б – древовидная; в – сеточная; г – кольцевая
На рис. 4.1, а представлена полносвязная структура сети связи, или «каждый с каждым». В этой структуре каждая пара узлов имеет непосредственную связь между собой и представляет собой способ соединения рассредоточенных источников и потребителей информации. При большом числе узлов затруднена реализация такой структуры, поскольку требует n(n – 1)/2 каналов ввода-вывода, а каждый из n узлов должен иметь n – 1 каналов. Наиболее рациональной является древовидная структура радиально-узлового типа с соподчинением (рис. 4.2, б), при которой число каналов также равно n – 1, а при подключении дополнительных узлов требуется такое же число каналов. Однако такая структура сети связи для повышения её устойчивости требует увеличения числа каналов за счёт введения дублирования. Сеточная структура сети связи обеспечивает связь каждого узла с определённым числом смежных узлов в единое сеточное формирование (рис. 4.1, в). Частный случай этой структуры с числом n каналов (кольцевая структура) показан на рис. 4.1, г. Сеточная структура образуется объединением кольцевых структур, в котором для соединения заданного числа узлов требуется на единицу больше, чем в древовидной структуре. Введение такого дополнительного канала повышает устойчивость всей сети связи за счёт увеличения числа обходных маршрутов для передачи сообщений.
На рис 4.2 [3] приведена в общем виде структура связи гарнизона пожарной охраны. Из схемы видно, что ЦППС имеет разветвлённую сеть линий и каналов связи, основные из которых обеспечивают круглосуточную связь с пожарной частью (ПЧ), специальными службами города (ССГ), такими как горгаз, милиция, скорая помощь, водоканал и др., особо важными объектами (ОВО) и городской администрацией (ГА).

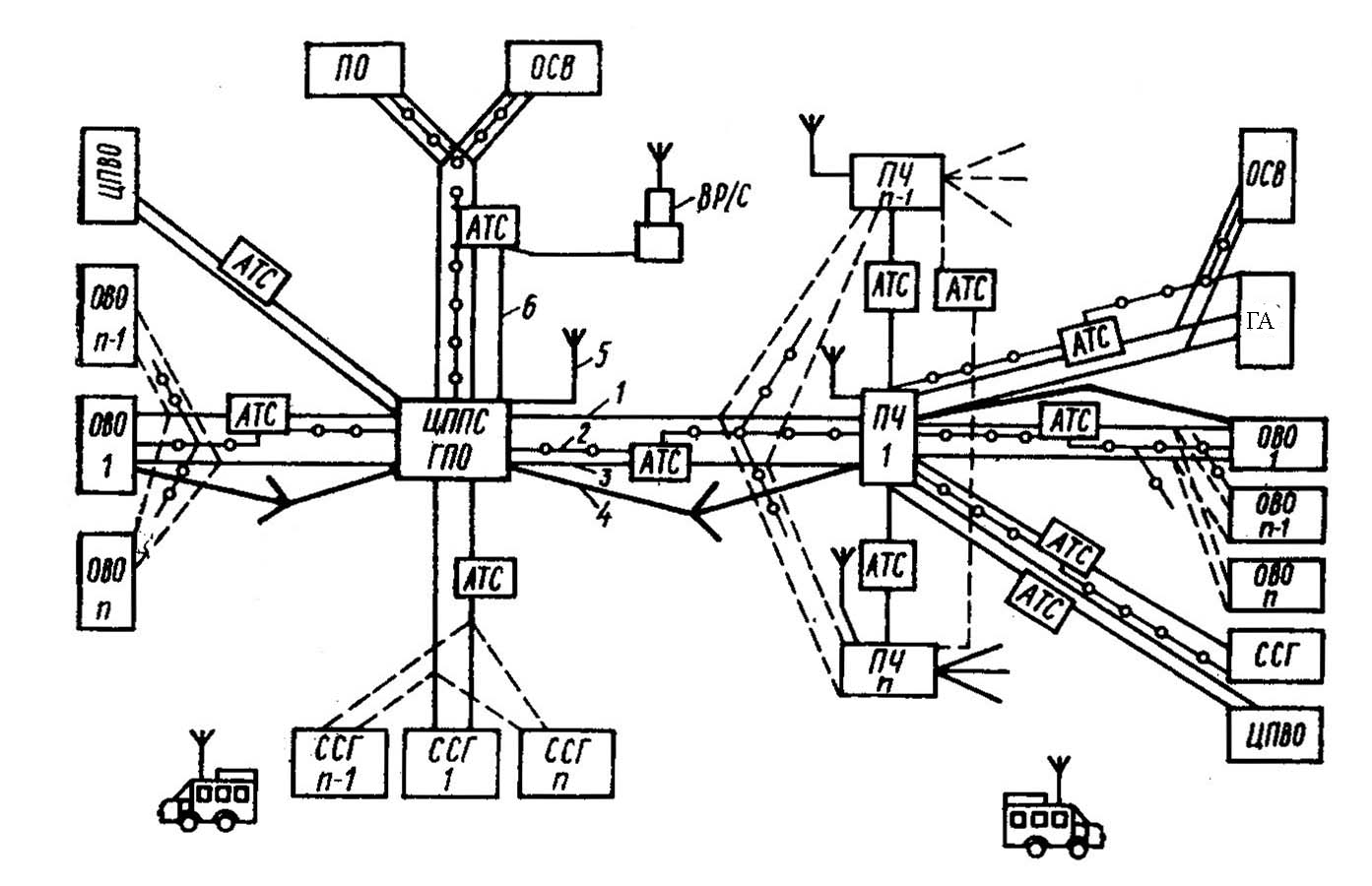

Рис. 4.2. Структура связи гарнизона пожарной охраны
Для повышения оперативности, устойчивости и живучести связи применяют несколько дублирующих друг друга линий связи различных видов. Например, сеть спецсвязи ЦППС с ПЧ включает в себя прямые линии с ГАТС, спецсвязи 01 с высокочастотным уплотнением и радиолинии. Связь ЦППС с ССГ и ГА осуществляется по специальным прямым линиям и линиям ГАТС, ЦППС с ОВО – по прямым линиям, линиям ГАТС, спецсвязи 01 и высокочастотным каналам. В основе системы связи в пожарной охране лежит обмен речевой информацией. Высокочастотные каналы служат, как правило, для передачи дискретных сигналов от пожарных извещателей, установленных на охраняемых объектах. На рис. 4.3 [10] приведена структурная схема единой дежурно-диспетчерской службы (ЕДДС) города Нижневартовска на базе телефонного номера 01.
Комиссия по предупреждению
и ликвидации чрезвычайных
ситуаций и обеспечению
пожарной безопасности города
Глава города – начальник ГО
города Нижневартовска
Единая дежурно-диспетчерская служба Главного управления по делам гражданской обороны и чрезвычайным ситуациям (ГОЧС) Ханты-Мансийского автономного округа
Управление ГОЧС города Нижневартовска |
Диспетчер Служба Оперативный ЕДДС «01» пожаро- дежурный тушения |



Население

« 01» « 01» «01 01
Пожарные части Государственной противопожарной службы Ханты-Мансийского автономного округа Министерства по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий Российской Федерации |
Нижневартовские электрические сети открытого акционерного общества энергетики и электрификации «Тюменьэнерго» |
Общество с ограниченной ответственностью «Управляющая компания "Горэлектросеть"» |
Муниципальное унитарное предприятие «Горводоканал» |
Управление магистральных нефтепроводов открытого акционерного общества «Сибнефтепровод» |


Управление внутренних дел города Нижневартовска |
Муниципальное учреждение «Станция скорой медицинской помощи» |
Управление по эксплуатации жилищно-коммунального и городского хозяйства администрации города |
Приложение 3 к постановлению
Федеральное государственное унитарное предприятие «Нижневартовское авиапредприятие»
Главы города Нижневартовска
