3.2.2. Принципы построения цифровых сетей передачи данных
Цифровые коммуникации более надёжны, чем аналоговые, они обеспечивают большую целостность каналов связи, позволяют эффективно внедрять механизмы защиты данных, основанные на их шифровании. Как было отмечено выше, наиболее распространённой в настоящее время технологией является ISDN, в которой применяются цифровые абонентские каналы. Кроме того, при создании ISDN используется имеющаяся инфраструктура телефонных сетей.
Активно развивается технология цифровых абонентских линий (DSL). Данная технология обеспечивает высокоскоростную передачу данных на коротком участке витой пары, соединяющей абонента, использующего xDSL-модем, с ближайшей АТС.
Модификацией технологии DSL является ADSL, которая разрабатывалась специально для обеспечения доступа к информационным ресурсам сети Интернет. Асимметричность состоит в увеличении скорости передачи в одном направлении за счёт снижения скорости в другом. При передаче информации из сети абоненту скорость может достигать 8 Мбит/с, а в обратном направлении – 1,5 Мбит/с. Эта технология даёт возможность использования канала связи для передачи данных и ведения телефонных переговоров. Обычно ADSL-модемы, подключаемые к обоим концам линии между абонентам и АТС, образуют на основе частотного разделения три виртуальных канала: быстрый канал передачи данных из сети абоненту, менее быстрый канал передачи от абонента в сеть и обычный канал телефонной связи для телефонных разговоров.
Общая структура цифровой сети интегрального обслуживания (ЦСИО) показана на рис. 3.12 [2]. Из рис. 3.12 видно, что абоненты существующих (аналоговых сетей) могут соединяться с абонентами ISDN через устройство сопряжения сетей (шлюз).

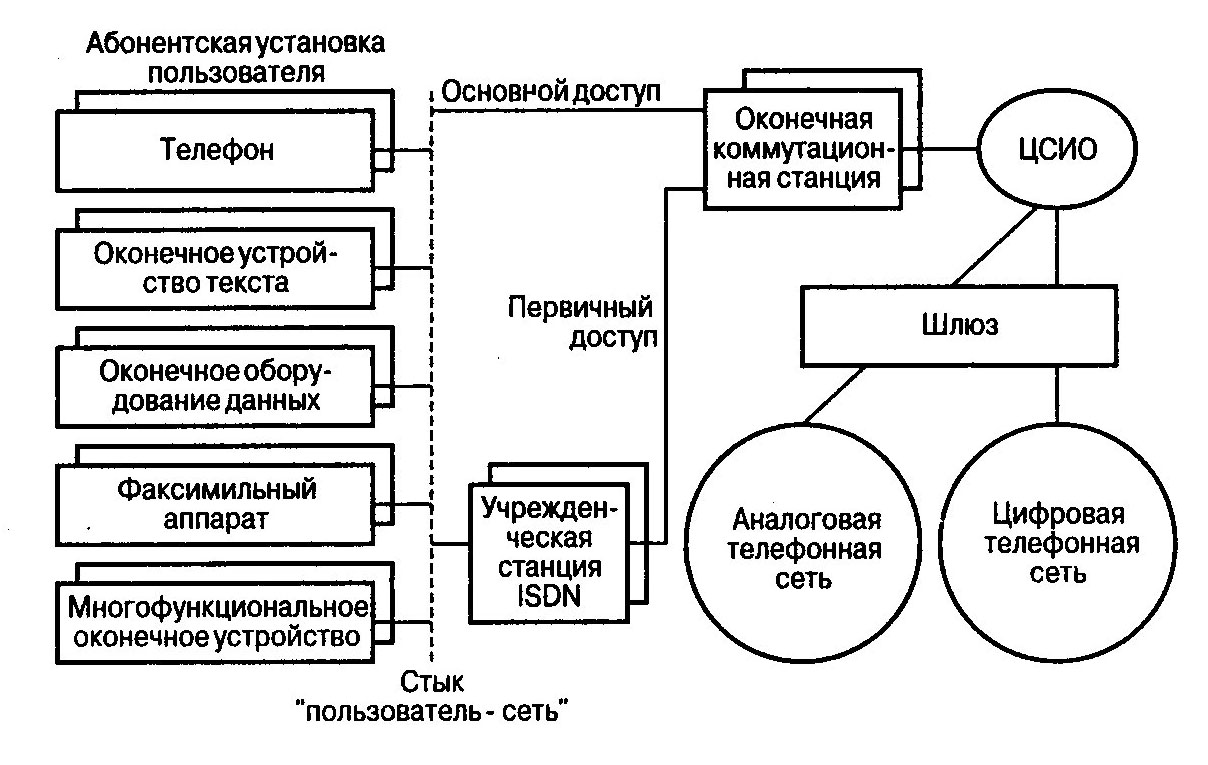

Рис. 3.12. Структурная схема ЦСИО
Для управления цифровыми сетями интегрального обслуживания используется ряд протоколов управления сетью, к числу которых относятся:
– SNMP (простой протокол управления сетью);
– TNM (сеть управления связью);
– CORBA (общая архитектура брокера объектных запросов).
SNMP разрабатывался для управления относительно простыми сетями на базе протоколов Интернет. В Интернет служебная информация передаётся по той же сети, которая является объектом управления. В SNMP применяются упрощённые базы данных (БД). Они не поддерживают иерархии наследования и вложений, а используют только понятия классов и экземпляров. SNMP основан на процедуре периодического опроса, поэтому изменение трафика предсказуемо. Система управления сетью, реализуемая с помощью SNMP, показана на рис. 3.13 [2].
TMN представляет собой отдельную сеть, которая имеет интерфейсы с одной или бóльшим числом сетей связи в нескольких точках, обменивается с этими сетями информацией и управляет их функционированием (рис. 3.14) [2].
Отделение TMN от сетей связи реализуется на физическом или логическом уровне. В последнем случае эта сеть может частично использовать инфраструктуру управляемой сети. В её рамках выделяют функциональную, физическую и информационную архитектуры.

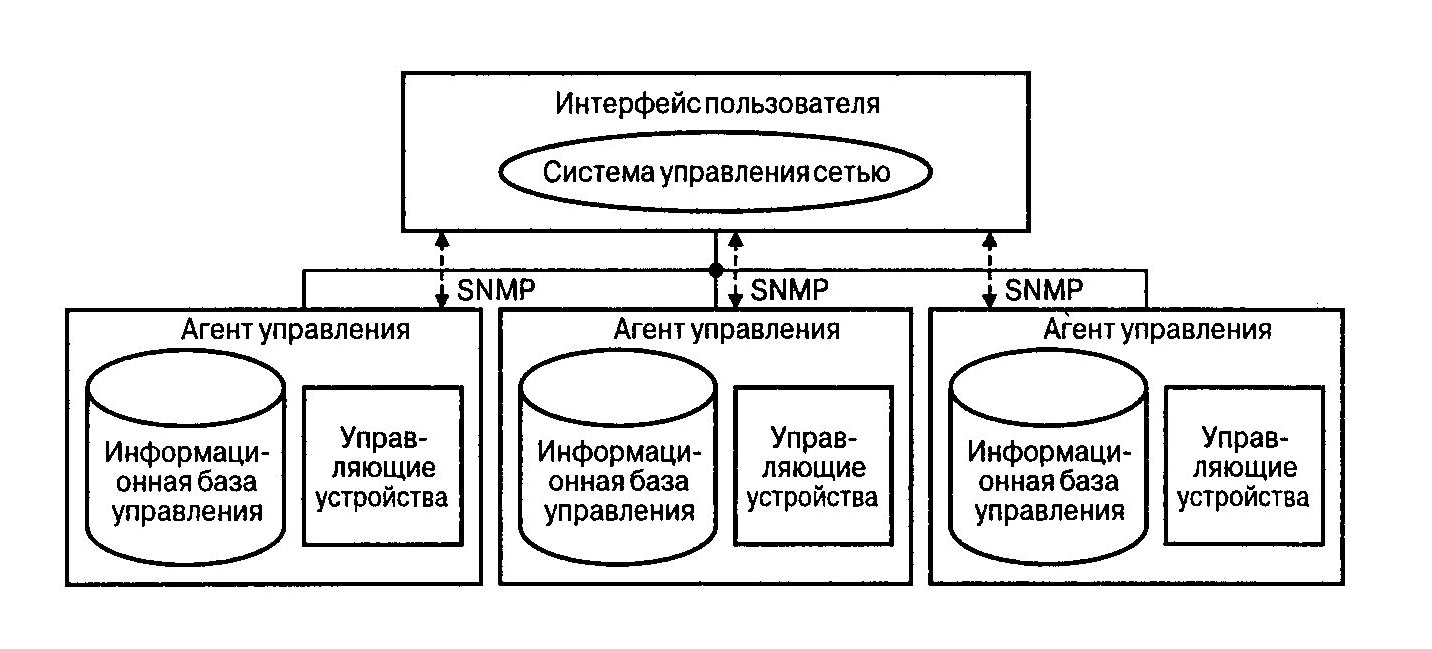

Рис. 3.13. Система управления сетью, реализуемая с помощью SNMP
Информационная архитектура TMN опирается на принципы управления модели взаимодействия открытых систем (OSI).

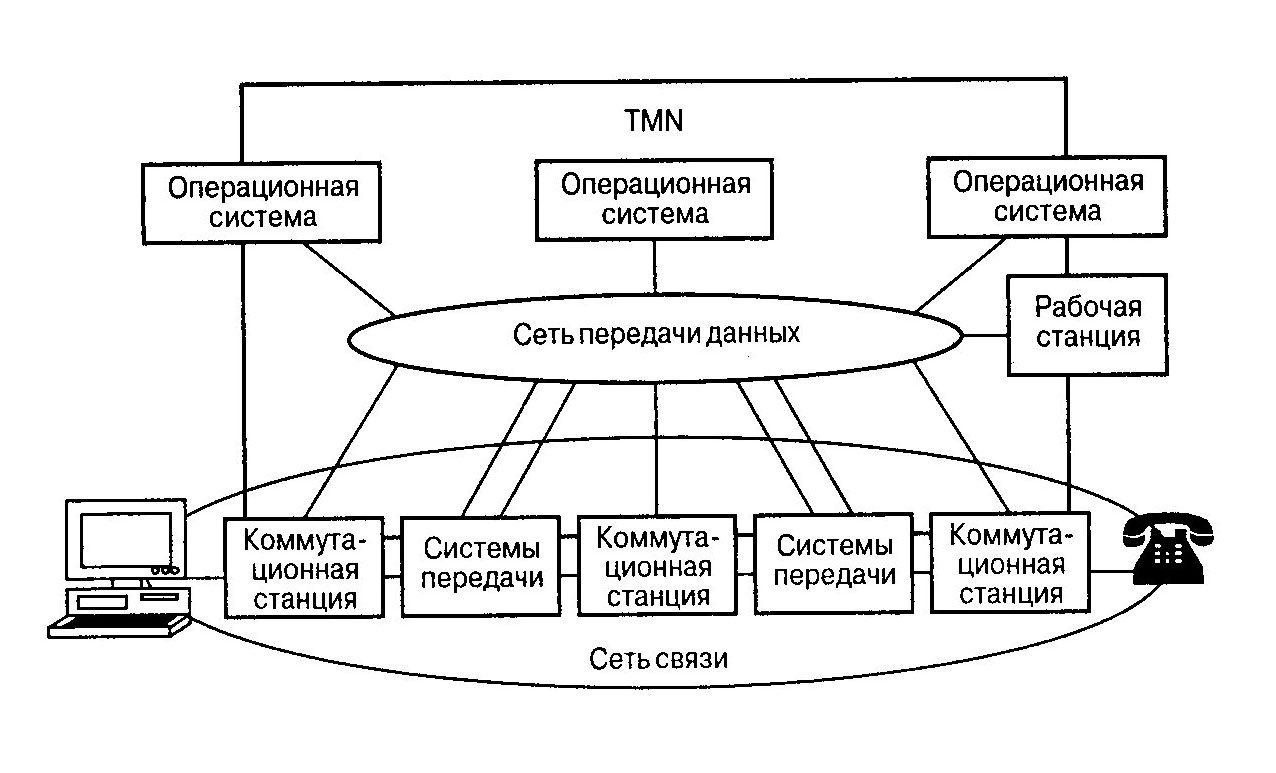

Рис. 3.14. Место TMN в системе связи
CORBA представляет собой клиент-серверный стандарт, который выполняет функции промежуточного программного обеспечения объектной среды. Взаимодействие между клиентским процессом и сервером объекта происходит с использованием механизма объектного вызова удалённой процедуры.
На стороне клиента и на стороне сервера функционируют интерпретаторы, носящие название клиентского и серверного суррогатов. Для вызова той или иной функции клиент обращается к клиентскому суррогату, который преобразовывает и упаковывает параметры в сообщение-запрос и передаёт их на транспортный уровень соединения. Сообщение от сервера в соответствии с переданными аргументами определяет нужный метод описания объекта.
CORBA реализует три основных принципа:
– независимость от физического размещения объекта;
– независимость от платформы;
– независимость от языка программирования.
