3. Вибір схеми електропостачання.

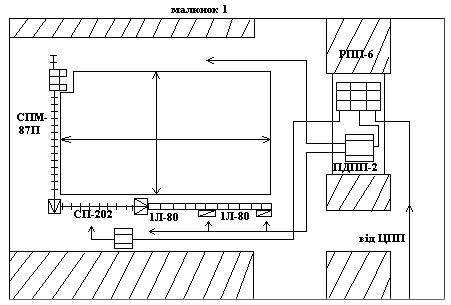

При виробці вираховуємо економічність витрат електроенергії, матеріалів, обладнання при одночасному забезпеченні якості електропостачання (рівень напруги біля двигунів при номінальному режимі роботи і при запусканні комбайнового двигуна). Подача напруги ведеться від ЦПП до РПП-6, що розташована у збійці. РПП-6 складається із трьох КРПВ-6 (одна ввідна і дві фідерні). Трансформаторні понижуючі підстанції 6/0,69 розміщаємо так: ПДПП-1- використовується для живлення основних споживачів і встановлюється на відстані 100м від лави на конвеєрному штрекові. ПДПП-2-використовується для живлення споживачів конвеєрного і бортового штреків –розміщуємо у збійці. Схему розміщення підстанцій і електропостачання напругою 6кВ зображаємо на малюнку 1
Напруги для живлення споживачів дільниці вибираємо у відповідності до вимог ПБ і ПТЕ 420, 462 [1]. Для живлення пересувних трансформаторних підстанцій приймаємо напругу 6 кВ. Для живлення струмоприймачів дільниці приймаємо напругу 660В. Для живлення освітлювальної мережі і ручних електросвердел приймаємо напругу 127В. Для дистанційного керування приймаємо напругу 18-36 В.
4. Розрахунок освітлення.
4.1. У відповідності до ПБ освітлення лави, яка оснащена механізованими комплексами та місцем перевантаження вугілля і матеріалів. Для освітлення по конвеєрному штреку приймаємо світильники типу РВЛ-20н, технічні дані світильника записуємо в таблицю 2 із додатку 3.3 [3].
Табл. 2
Тип світильн. |
Цн, В |
Р, Вт. |
F, лм |
ηсв. |
cos φ |
Рівень вибухозах. |
РВЛ-20М-75 |
127 |
20 |
980 |
0.65 |
0.5 |
РВ; 2В |
4.2. Згідно додатку 3.4.[3] приймаємо відстань між світильниками на конвеєрному штрекові l = 7м.
4.3. Приймаємо мінімальну освітленість конвеєрного штреку згідно додатку 3.5.[3]
4.4. Приймаємо висоту підвішування світильників Н=2м.
4.5. Складаємо схему розташування світильників і визначаємо освітленість ЕГ на горизонтальній поверхні штреку в точці найбільш віддалена від двох сусідніх світильників.
l =
7 м
ЕГ
α
Згідно прийнятої схеми розміщення світильників, визначаємо освітленість:
2 – кількість світильників;
С – коефіцієнт, що вказує відношення світлового потоку прийнятої лампи до світлового потоку умовної лампи для якої Фум = 1000Лм с323 [2];
Іα – сила світла під кутом до осі світильника визначається за кривими світлорозподілу, НДС.127 [4] Іα = 50 кд;
Кз – коефіцієнт запасу, що враховує запиленість ковпака світильника і старіння нитки лампи (для виробок з конвеєрною відмоткою – 44 – 1,7) [2] Приймаємо Кз = 1,5;
α – кут до осі світильника.
На підставі
розрахунку бачимо, що
а
це відповідає нормі.
4.7. Визначаємо кількість світильників і їх сумарну потужність. В відповідності до завдання приймаємо довжину освітлення l = 250 м.
L – довжина штреку, що освітлюється;
L відстань між світильниками
4.8 Визначаємо потужність трансформатора для живлення освітлювальної мережі конвеєрного штреку за допомогою 13.10 [2]
де
-
к.к.д. мережі освітлення. Приймаємо
=0,95
[2]c
326/
Для живлення освітлення приймаємо пусковий агрегат АПШ-1. При даному варіанті він буде недовантаженим. В випадку відсутності потреби освітлення 50 м конвеєрного штреку , це дасть можливість під’єднувати до цього ж АПШ-1 і ручне електросвердло. Технічні дані АПШ-1 заносимо в таблицю 3 додаток 2 12[2]
Таб. 3.
Sтр КВА |
U1 В |
U2 В |
Iн А |
Iу А |
4 |
660/380 |
133 |
3,5 |
45 |
4.9.
Складаємо схему розташування пускових
агрегатів (схему живлення освітлювальної
мережі).
L0=5м
L1=200м
L2=50м
L2
4.10. Визначаємо переріз жил кабелю за допустимою втратою напруги, Формула 13,11[2]:
де:
С- коефіцієнт, що залежить від провідності матеріалу провідника і напруги мережі С = 8,5*103, ст. 326[2]
-- втрата напруги,
що нормується
=4%
ст..236[2].
Для прокладання приймаємо кабель марки
КОГВЕШ 5*4 з перерізом робочої жили 3,5мм2
ст.327[2]
4.11. Проводимо розрахунок освітлення лави за методом питомої потужності формула 13.5. [2]
де: Р – питома потужність Вт/м2. Питома потужність для очисних вибоїв становить 5 Вт/м2.
S – площа, що освітлюється: SЛ = lП
L=170*1.5=255м2
де: lл –довжина лави м. В – ширина м, що підлягає освітленню, м.
Для освітлення лави вибираємо світильники “ЛУЧ-2М”, додаток 3.3.[2], технічні дані якого заносимо в таблицю 4.
Табл..4.
Тип світильн. |
Цн В |
Р, Вт. |
ηсв. |
cos φ |
Рівень вибухозахисту |
ЛУЧ-2М |
127 |
15 |
0,4 |
0,5 |
РВ; 2В; Иа |
Визначаємо потужність трансформатора для живлення освітлення в лаві за формулою 13.10.[2]
Для живлення освітлення лави приймаємо два пускових агрегати АПШ-1 з резервом встановлення додаткового освітлення на головках конвеєра. Визначаємо переріз жил кабелю за формулою 13.11.[2]
Для прокладання приймаємо кабель КОГВЕШ 5*4 і КОГВЕШ 5*4 з перерізом жили 4 і 4 мм2 відповідно, ст.327 [2].
