Складання під дією осевої сили

Найбільша сила запресування Р, Н, необхідна для складання поздовжньо-пресового з’єднання з гарантованим натягом, визначається за формулою

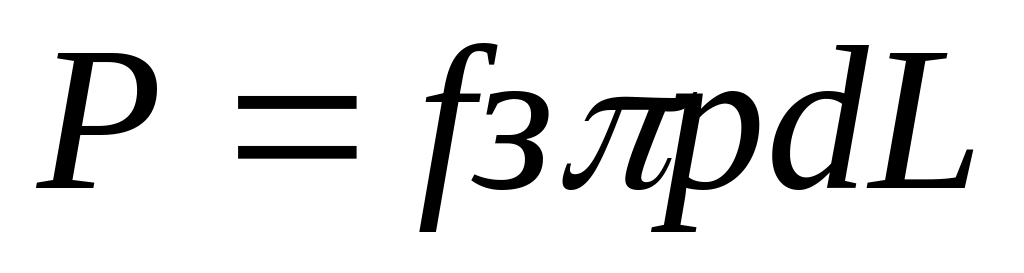

, (2)

де f_з – коефіцієнт тертя при запресуванні;

p – питомий тиск на поверхні контакту, МПа;

d – діаметр деталі, яку охоплюють по поверхні спряження, мм;

L – довжина запресування, мм.

Питомий тиск р на поверхні контакту можна визначити за формулою

, (3)

де N δ – розрахунковий натяг, мкм;

Е₁ і Е₂ – модулі пружності матеріалу деталей спряження, МПа.

С₁ і С₂ – безрозмірні коефіцієнти:

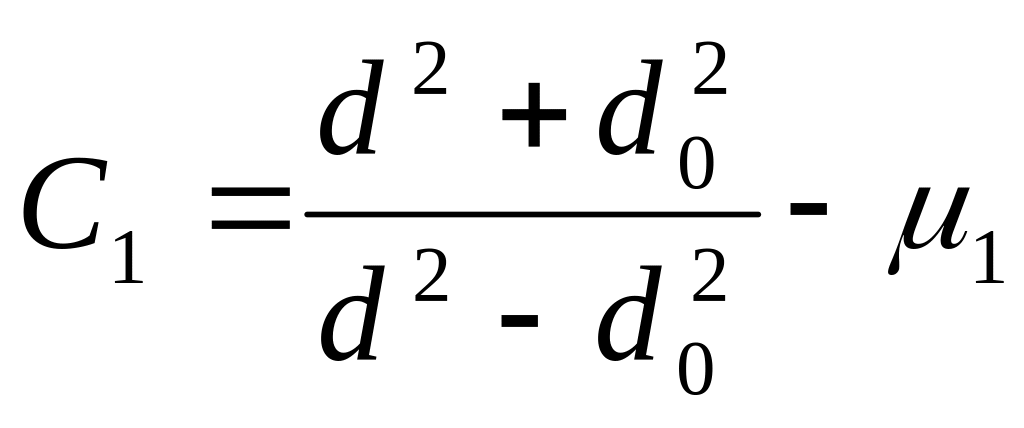

, (4)

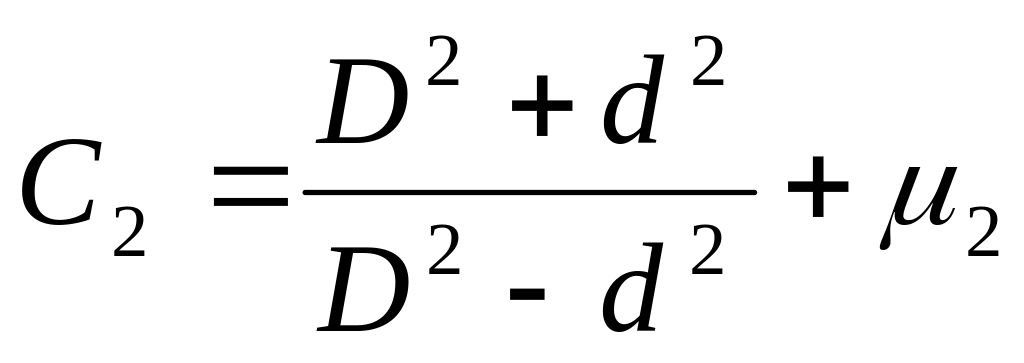

, (5)

де μ₁ , μ ₂ – коефіцієнти Пуансона для тих же матеріалів;

D - діаметр зовнішньої поверхі втулки, мм;

d₀ – діаметр отвору пустотілого вала, мм; при цільному валі d₀ = 0 і С₁ = 1 – μ.

_{Значення коефіцієнтів С1 і С}2

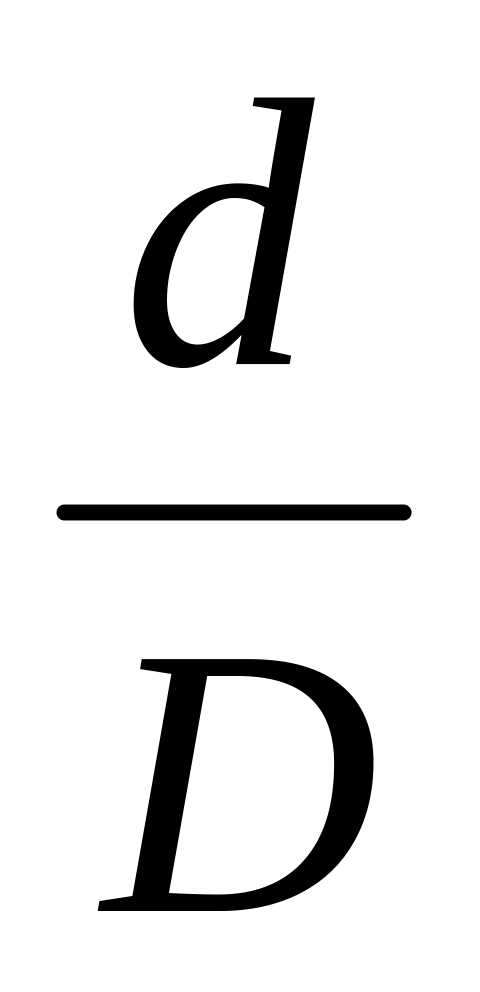

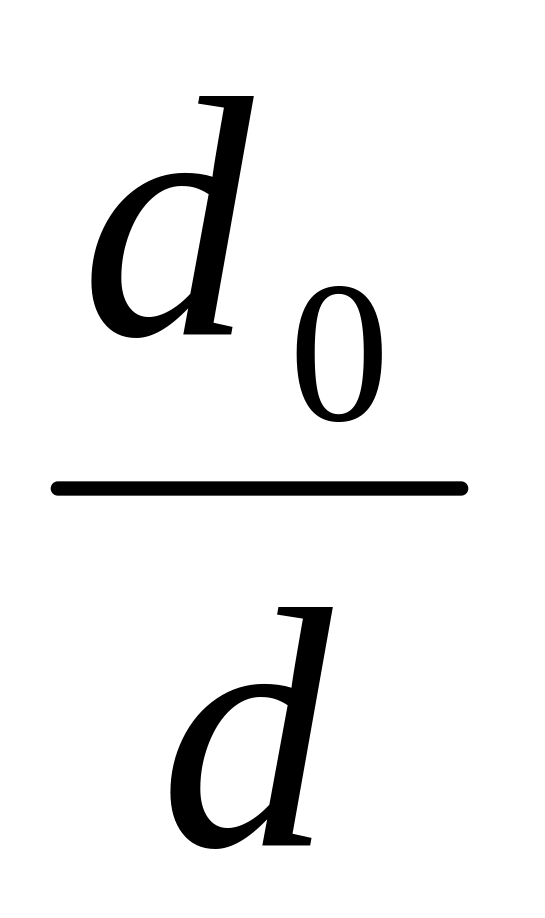

, для С1 , для С2	С1			С2
	Сталь	Бронза	Чавун	Сталь	Бронза	Чавун
0,0	0,70	0,67	0,75	1,3	1,33	1,25
0,1	0,72	0,69	0,77	1,32	1,35	1,27
0,2	0,78	0,75	0,83	1,38	1,41	1,33
0,3	0,89	0,86	0,94	1,49	1,59	1,44
0,4	1,08	1,05	1,13	1,68	1,71	1,63
0,5	1,37	1,34	1,41	1,95	2,0	1,92
0,55	1,57	1,54	1,62	2,17	2,2	2,12
0,6	1,83	1,8	1,88	2,43	2,46	2,38
0,65	2,17	2,14	2,22	2,77	2,8	2,72
0,7	2,62	2,59	2,67	3,22	3,25	3,17
0,75	3,28	3,25	3,33	3,84	3,87	3,79
0,8	4,25	4,22	4,3	4,85	4,88	4,8
0,85	5,98	5,95	6,03	6,58	6,61	6,53
0,9	9,23	9,2	9,28	9,83	9,86	9,78
0,925	12,58	12,56	12,63	13,18	13,21	13,13
0,95	18,7	18,67	18,75	19,3	19,33	19,25
0,975	38,7	38,67	38,75	39,3	39,33	39,25
0,99	98,7	98,67	98,75	99,3	99,33	99,25

Для отримання числового значення найбільшої сили випресування користуються формулою (2) тільки коефіцієнт тертя при запресуванні замінюють коефіцієнтом тертя при ви пресуванні.

Звичайно силу випресування приймають на 10 – 12% більше сили запресування. Якщо дозволяє конструкція складальної одиниці, то напрямок ви пресування доцільно зберегти тим же, як і при запресуванні. Внаслідок цього для розбирання буде необхідна менша сила і забезпечиться краще збереження контактних поверхонь.

Коефіцієнт тертя залежить від матеріалу деталей, шорсткості поверхонь спряжених деталей, питомого тиску на контактній поверхні, а також наявності і характеру змазки. Тому при різних дослідженнях були одержані значення коефіцієнта тертя, що змінюється в широких границях.

Приблизні значення коефіцієнта тертя при запресуванні деталі, що охоплює

Ст5 (зі змазкою)	0,054 – 0,22
чавун	0,07 – 0,13
Сплави магнієві і алюмінієві	0,02 – 0,06
Бронза, латунь	0,05 – 0,1
Пластмаса	0,54

Значно впливає на величину сили запресування хвилястість поверхонь спряження по колу і огранка. Ці похибки форми знижують силу запресування, так як зменшується фактична поверхня контакту деталей.
