3.2. Результаты анализа обще- и внутриобъектных.
Результаты анализа матрицы сведем в таблицу
Таблица 3.2. Результаты анализа матрицы взаимосвязей функций
Характеристика резервов и недостатков ресурс |
Краткие выводы и предложения
|
|
Общеобъектные функции |
Внутри объектные функции |
|
Недостающий ресурс функции: иметь доступ внутрь подушки |
Недостающий ресурс функции: Часы замаскированы в наполнителе |
Найти часам более удобное местоположение |
3.3. Построение и анализ диаграммы fast (рис. 9, 10 п. 1.4.6 учебного пособия).
Используем метод системного анализа функций (FAST – Functional Analysis System Technique). С помощью этого метода строится и анализируется диаграмма функций.
Строим цепочку логически связанных формулировок функций, с помощью 2-х тестовых вопросов: «Как (каким образом) осуществляется данная функция?» и «Почему (зачем) осуществляется данная функция?»
При анализе объекта принимаем следующую процедуру построения диаграммы FAST:
Выявление и формулирование функций объекта.
Выбор главной функции из состава выявленных функций.
Выбор из числа оставшихся функций функции более высокого уровня по отношению к главной.
Выбор функции более низкого уровня по отношению к анализируемой основной.

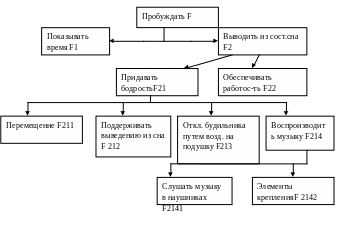

Диаграмма FAST изображена на рис.3
3.4. Построение функциональной модели объекта фса (рис. 11, п. 1.4.7 учебного пособия).
Функциональная модель «складного стола с полками и подсветкой» , выполняется с использованием фрагмента диаграммы FAST.
Функциональная модель представлена на рисунке 4:
Построение и описание функционально-структурной модели (фсм) объекта фса.
С помощью ФСМ определяются относительные затраты на выполнение функций, оценивается и корректируется их соответствие относительной важности функций.
Таблица 3.5. Функционально-структурная модель объекта ФСА.
Материальный носитель |
F1 (0,05) |
F2 (0,95) |
||||||
|
F 21 (0,4) |
F22(0,6) |
||||||
Наименование |
Затраты % |
|
F211(0,05) |
F212 (0,4) |
F213 (0,2) |
F214(0,35) |
|
|
F2141 (0,6) |
F2142 (0,4) |
|||||||
Микросхемы |
30 |
0,3 |
|
0,2/7 |
|
0,1/3 |
0,1/3 |
|
Динамик |
5 |
|
|
|
|
0,05/0,4 |
0,95/4,6 |
|
Наушники |
5 |
|
|
|
|
0,95/4,3 |
0,05/0,7 |
|
Батарея |
15 |
|
|
|
|
|
|
1/15 |
Датчик нагрузок |
4 |
|
|
0,63/2,4 |
0,37/1,6 |
|
|
|
Корпус |
11 |
|
0,1/5 |
0,9/6 |
|
|
|
|
Всего % |
70 |
4,4 |
22,4 |
17 |
9,3 |
10,9 |
3,2 |
2,8 |
Затраты на функций |
100 |
6,3 |
32 |
24,3 |
13,3 |
15,5 |
3 |
5,6 |
|
1 |
0,063 |
0,243 |
0,133 |
0,155 |
0,040 |
0,016 |
0,35 |
Приоритеты УСН по функциям F211, F212, F213, F214 выбраны исходя из матрицы сравнений
