У середовищі ms Office Excel
Вигляд матриці міри включення подано у табл. 14.
Таблиця 14
Вигляд матриці міри включення
|
|
|
S1 |
S2 |
S3 |
S4 |
S5 |
S6 |
|
|
S1 |
1 |
W12(S1, S2) |
W13(S1, S3) |
W14(S1, S4) |
W15(S1, S5) |
W16(S1, S6) |
|
|
S2 |
W21(S2, S1) |
1 |
W23(S2, S3) |
W24(S2, S4) |
W25(S2, S5) |
W26(S2, S6) |
W |
= |
S3 |
W31(S3, S1) |
W32(S3, S2) |
1 |
W34(S3, S4) |
W35(S3, S5) |
W36(S3, S6) |
|
|
S4 |
W41(S4, S1) |
W42(S4, S2) |
W43(S4, S3) |
1 |
W45(S4, S5) |
W46(S4, S6) |
|
|
S5 |
W51(S5, S1) |
W52(S5, S2) |
W53(S5, S3) |
W54(S5, S4) |
1 |
W56(S5, S6) |
|
|
S6 |
W61(S6, S1) |
W62(S6, S2) |
W63(S6, S3) |
W64(S6, S4) |
W65(S6, S5) |
1 |
Зауважимо, що на відміну від матриці міри схожості, матриця міри включення не буде симетричною відносно своєї діагоналі, оскільки наявність певних розробок за напрямами наукових досліджень першої дисертаційної роботи у другій (W12(S1, S2)) не означає наявність розробок другої дисертаційної роботи у першій W21(S2, S1). Тобто, якщо С(S1, S2) = = С(S2, S1), то W12(S1, S2) ≠ W21(S2, S1).
Формування матриці міри включення у середовищі MS Office Excel відбувається за такою послідовністю:
назву матриці введіть у комірку В20;
у комірки С21 – Н21 та 22 – В27 послідовно введіть позначення дисертаційних робіт (S1 – S6 відповідно);
у комірки С22, D23, E24, F25, G26 та Y27, які складають діагональ матриці, введіть «1» (див. табл. 14; рис. 14);

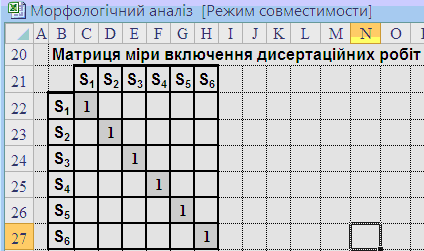

Рис. 14. Вигляд незаповненої матриці міри включення
У середовищі ms Office Excel
для обчислення елементів матриці включення введіть до комірок, використовуючи майстер функцій, формули, подані у табл. 15.
Таблиця 15
Формули обчислення елементів матриці включення у середовищі ms Office Excel
Комірка |
Формула |
1 |
2 |
D22 |
=СУММПРОИЗВ(C3:Z3;C4:Z4)/СУММ(C4:Z4) |
Е22 |
=СУММПРОИЗВ(C3:Z3;C5:Z5)/СУММ(C5:Z5) |
F22 |
=СУММПРОИЗВ(C3:Z3;C6:Z6)/СУММ(C6:Z6) |
G22 |
=СУММПРОИЗВ(C3:Z3;C7:Z7)/СУММ(C7:Z7) |
H22 |
=СУММПРОИЗВ(C3:Z3;C8:Z8)/СУММ(C8:Z8) |
E23 |
=СУММПРОИЗВ(C4:Z4;C5:Z5)/СУММ(C5:Z5) |
F23 |
=СУММПРОИЗВ(C4:Z4;C6:Z6)/СУММ(C6:Z6) |
G23 |
=СУММПРОИЗВ(C4:Z4;C7:Z7)/СУММ(C7:Z7) |
H23 |
=СУММПРОИЗВ(C4:Z4;C8:Z8)/СУММ(C8:Z8 |
F24 |
=СУММПРОИЗВ(C5:Z5;C6:Z6)/СУММ(C6:Z6) |
G24 |
=СУММПРОИЗВ(C5:Z5;C7:Z7)/СУММ(C7:Z7) |
H24 |
=СУММПРОИЗВ(C5:Z5;C8:Z8)/СУММ(C8:Z8) |
G25 |
=СУММПРОИЗВ(C6:Z6;C7:Z7)/СУММ(C7:Z7) |
H25 |
=СУММПРОИЗВ(C6:Z6;C8:Z8)/СУММ(C8:Z8) |
H26 |
=СУММПРОИЗВ(C7:Z7;C8:Z8)/СУММ(C8:Z8) |
С23 |
=СУММПРОИЗВ(C4:Z4;C3:Z3)/СУММ(C3:Z3) |
Закінчення табл. 15
1 |
2 |
С24 |
=СУММПРОИЗВ(C5:Z5;C3:Z3)/СУММ(C3:Z3) |
D24 |
=СУММПРОИЗВ(C5:Z5;C4:Z4)/СУММ(C4:Z4) |
С25 |
=СУММПРОИЗВ(C6:Z6;C3:Z3)/СУММ(C3:Z3) |
D25 |
=СУММПРОИЗВ(C6:Z6;C4:Z4)/СУММ(C4:Z4) |
Е25 |
=СУММПРОИЗВ(C6:Z6;C5:Z5)/СУММ(C5:Z5) |
С26 |
=СУММПРОИЗВ(C7:Z7;C3:Z3)/СУММ(C3:Z3) |
D26 |
=СУММПРОИЗВ(C7:Z7;C4:Z4)/СУММ(C4:Z4) |
Е26 |
=СУММПРОИЗВ(C7:Z7;C5:Z5)/СУММ(C5:Z5) |
F26 |
=СУММПРОИЗВ(C7:Z7;C6:Z6)/СУММ(C6:Z6) |
С27 |
=СУММПРОИЗВ(C8:Z8;C3:Z3)/СУММ(C3:Z3) |
D27 |
=СУММПРОИЗВ(C8:Z8;C4:Z4)/СУММ(C4:Z4) |
Е27 |
=СУММПРОИЗВ(C8:Z8;C5:Z5)/СУММ(C5:Z5) |
F27 |
=СУММПРОИЗВ(C8:Z8;C6:Z6)/СУММ(C6:Z6) |
G27 |
=СУММПРОИЗВ(C8:Z8;C7:Z7)/СУММ(C7:Z7) |

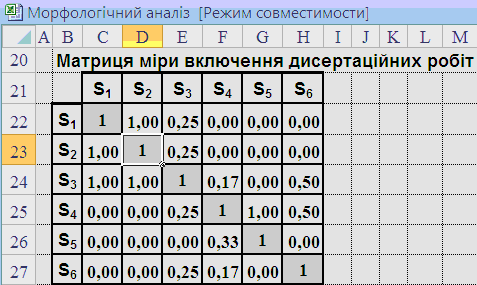

Вигляд заповненої відповідно до табл. 15 матриці міри включення у середовищі MS Office Excel подано на рис. 15.
Рис. 15. Вигляд матриці міри включення у середовищі MS Office Excel
