Вигляд матриці міри схожості
|
|
|
S1 |
S2 |
S3 |
S4 |
S5 |
S6 |
|
|
S1 |
1 |
С(S1, S2) |
С(S1, S3) |
С(S1, S4) |
С(S1, S5) |
С(S1, S6) |
|
|
S2 |
С(S2, S1) |
1 |
С(S2, S3) |
С(S2, S4) |
С(S2, S5) |
С(S2, S6) |
С (Sі1, Sі2) |
= |
S3 |
С(S3, S1) |
С(S3, S2) |
1 |
С(S3, S4) |
С(S3, S5) |
С(S3, S6) |
|
|
S4 |
С(S4, S1) |
С(S4, S2) |
С(S4, S3) |
1 |
С(S4, S5) |
С(S4, S6) |
|
|
S5 |
С(S5, S1) |
С(S5, S2) |
С(S5, S3) |
С(S5, S4) |
1 |
С(S5, S6) |
|
|
S6 |
С(S6, S1) |
С(S6, S2) |
С(S6, S3) |
С(S6, S4) |
С(S6, S5) |
1 |
Формування матриці міри схожості у середовищі MS Office Excel відбувається за такою послідовністю:
назву матриці введіть у комірку В10;
у комірки С12 – Н12 та В13 – В18 послідовно введіть позначення дисертаційних робіт (S1 – S6 відповідно);
у комірки С13, D14, E15, F16, G17 та Y18, які складають діагональ матриці, введіть «1» (див. табл. 12; рис. 10);

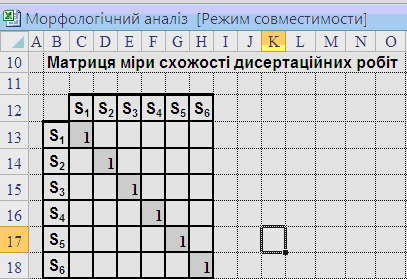

Рис. 10. Вигляд незаповненої матриці міри схожості
У середовищі ms Office Excel
для обчислення елементів матриці схожості введіть до комірок, використовуючи майстер функцій, формули, подані у табл. 13.
Таблиця 13
Формули обчислення елементів матриці схожості у середовищі ms Office Excel
Комірка |
Формула |
D13 |
=СУММПРОИЗВ(C3:Z3;C4:Z4)/(СУММ(C3:Z3)+СУММ(C4:Z4)) |
Е13 |
=СУММПРОИЗВ(C3:Z3;C5:Z5)/(СУММ(C3:Z3)+СУММ(C5:Z5)) |
F13 |
=СУММПРОИЗВ(C3:Z3;C6:Z6)/(СУММ(C3:Z3)+СУММ(C6:Z6)) |
G13 |
=СУММПРОИЗВ(C3:Z3;C7:Z7)/(СУММ(C3:Z3)+СУММ(C7:Z7)) |
H13 |
=СУММПРОИЗВ(C3:Z3;C8:Z8)/(СУММ(C3:Z3)+СУММ(C8:Z8)) |
E14 |
=СУММПРОИЗВ(C4:Z4;C5:Z5)/(СУММ(C4:Z4)+СУММ(C5:Z5)) |
F14 |
=СУММПРОИЗВ(C4:Z4;C6:Z6)/(СУММ(C4:Z4)+СУММ(C6:Z6)) |
G14 |
=СУММПРОИЗВ(C4:Z4;C7:Z7)/(СУММ(C4:Z4)+СУММ(C7:Z7)) |
H14 |
=СУММПРОИЗВ(C4:Z4;C8:Z8)/(СУММ(C4:Z4)+СУММ(C8:Z8)) |
F15 |
=СУММПРОИЗВ(C5:Z5;C6:Z6)/(СУММ(C5:Z5)+СУММ(C6:Z6)) |
G15 |
=СУММПРОИЗВ(C5:Z5;C7:Z7)/(СУММ(C5:Z5)+СУММ(C7:Z7)) |
H15 |
=СУММПРОИЗВ(C5:Z5;C8:Z8)/(СУММ(C5:Z5)+СУММ(C8:Z8)) |
G16 |
=СУММПРОИЗВ(C6:Z6;C7:Z7)/(СУММ(C6:Z6)+СУММ(C7:Z7)) |
H16 |
=СУММПРОИЗВ(C6:Z6;C8:Z8)/(СУММ(C6:Z6)+СУММ(C8:Z8)) |
H17 |
=СУММПРОИЗВ(C7:Z7;C8:Z8)/(СУММ(C7:Z7)+СУММ(C8:Z8)) |

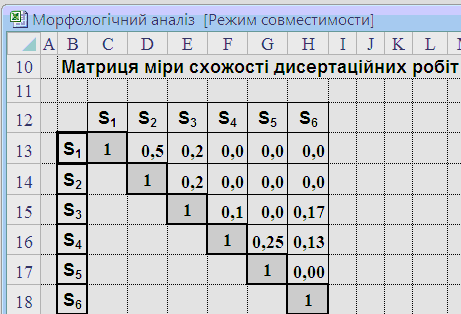

Вигляд заповненої відповідно до табл. 13 матриці міри схожості у середовищі MS Office Excel подано на рис. 11.
Рис. 11. Вигляд матриці міри схожості у середовищі MS Office Excel
для заповнення елементів матриці, що розташовані під її діагоналлю, виконайте таку послідовність дій (рис. 12):
виділіть діапазон комірок D13 – H13 та скопіюйте його через контекстне меню (права кнопка мишки);
перейдіть до комірки С14 і через контекстне меню вставте значення (не формули) скопійованого діапазону, використовуючи команду «Специальная вставка» (у відповідному вікні увімкніть маркери «Значения» і «Транспонировать» та натисніть кнопку «ОК»);
у такий же спосіб скопіюйте діапазон Е14 – Н14 до комірки D15, діапазон F15 – Н15 до комірки E16, діапазон G16 – Н16 до комірки F17, а комірку Н17 до комірки G18.

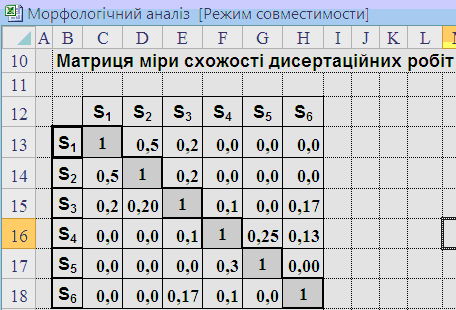

Вигляд повністю заповненої матриці міри схожості у середовищі MS Office Excel подано на рис. 13.
Міра включення за напрямами наукових досліджень двох дисертаційних робіт однієї до другої, тобто наявності певних розробок першої аналізованої дисертаційної роботи у другій (Wі1і2 (Sі1, Sі2)) визначається за такою формулою:
(15)
Рис. 12. Послідовність заповнення елементів матриці міри схожості, що розташовані під її діагоналлю, у середовищі MS Office Excel
Рис. 13. Вигляд повністю заповненої матриці міри схожості
