4. Расчет скорости потока
Расчеты предлагается выполнять в три этапа:
Расчет средней высоты насыпи (она потребуется на втором этапе при расчете периода развертывания земляных работ).
Расчет минимальной скорости потока, исходя из условия завершения строительства в установленные сроки.
Определение расчетной скорости потока, то есть скорости, которую могут обеспечить имеющиеся средства механизации.
4.1 Расчет разбивочных параметров земляного полотна и средней высоты насыпи
Ниже, на рисунке 4.1.1 представлена конструкция поперечного профиля земляного полотна и дорожной одежды при бескорытном поперечном профиле дорожной одежды.

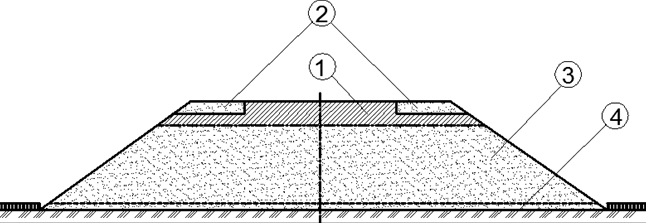

Рисунок 4.1.1 – поперечный профиль земляного полотна и дорожной одежды при бескорытном поперечном профиле дорожной одежды
1 - дорожная одежда; 2 - присыпные обочины; 3 - тело насыпи;
4 - объем возмещения срезанного растительного слоя
Площадь поперечного сечения отсыпаемой части насыпи можно найти по формуле
где:
-
профильный объем линейных земляных
работ, м3;
– длина
участков линейных земляных работ объемом
,
м.
В расчетах используется профильный объем земляных работ, так как нас интересует геометрический объем насыпи, независимо от того, сколько фактически в нее отсыпано грунта.
Величина 16850 получена следующим образом:
20000-(200+300+500+800)-(70+170+270+370+470)=16850 пог.м
где:
20000 – общая длина строящегося участка, пог.м (см. п 4 исходных данных);
200+300+500+800 – сумма протяженности участков сосредоточенных земляных работ, пог.м (см. п 14 исходных данных);
70+170+270+370+470 – сумма протяженности участков выемок, пог.м (см. п 13 исходных данных).
С допустимой погрешностью насыпь можно считать в поперечном сечении трапецией, высота которой и есть средняя высота отсыпаемой части насыпи.

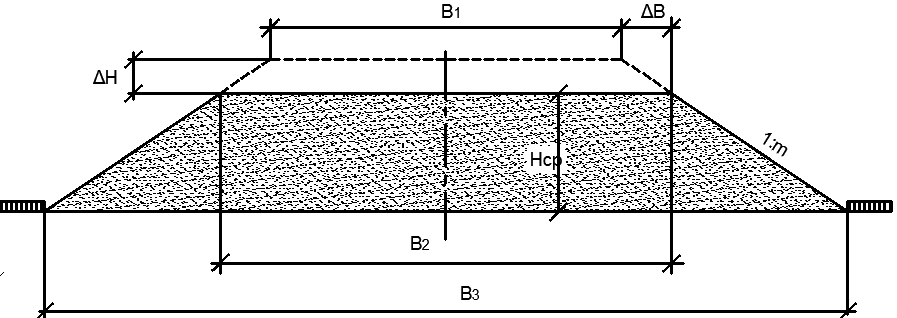

Рисунок 4.1.2 – Схема к расчету Нср
Путем математических исследований рисунка 4.1.2 можно вывести формулу для расчета Нср:
,
м
Поскольку:
то:
м
Исходя из технической категории автомобильной дороги III, ширина земляного полотна В1=12м.
принимаем
равной суммарной толщине дорожной
одежды, то есть
∆Н = 0,08 + 0, 10+ 0,20 + 0,20 = 0,58 м.
Коэффициент заложения откоса принимается по типовым проектам (в моём случае m=4).
Тогда по формуле:
В2= 9 + 2·4·0,58=13,64м
По формуле:
В3 = 13,64+ 2·4·0,58=18,84м
Для проверки достоверности результата подставим его в формулу:
где:
Fтр. – площадь поперечного сечения трапеции (см. рис. 4.1.1)
Сравнивая результаты расчетов по формулам, приходим к выводу, что погрешность составляет:
10,56-10,50=0,06м2
что вполне допустимо.
4.2 Расчет минимальной скорости потока
Минимальная скорость потока, необходимая для завершения дорожно-строительных работ в заданные сроки, может быть определена по формуле
где:
L- длина строящегося участка автомобильной дороги, пог.м;
Тср - среднее количество рабочих смен в строительном сезоне.
Величину Тср, в свою очередь, определяют по формуле:
Тср = ( Тк – Тв – Тм)·Kc– Тр, смен
где:
Тк - календарная продолжительность строительного сезона, дни;
Тв - количество выходных и праздничных дней в сезоне;
Тм - количество нерабочих дней по метеорологическим условиям за период Тк;
Кс - коэффициент сменности;
Тр - период развертывания потока, смены.
На основании дорожно-климатического графика составляется ведомость продолжительности строительного сезона для различных видов работ (Таблица 4.2.1)
Таблица 4.2.1 – Ведомость продолжительности строительного сезона для различных видов работ
Показатели |
Конструктивные слои |
||||
Водопропускные трубы |
Земляное полотно |
Щебёночно- песчаная смесь |
Крупнозернистый пористый а/б |
Щебеночно-мастичный асфальтобетон а/б |
|
Минимальная температура производства работ: весной осенью |
без огр. без огр. |
0°С -5°С |
0°С -10°С |
+5°С +10°С |
+5°С +10°С |
Календарные сроки производства работ по климатическим факторам: весной осенью |
без огр. без огр. |
5.03 1.12 |
15.02 1.09 |
20.03 12.10 |
20.03 12.10 |
Календарное число дней строительства при 8-часовй рабочей смене |
365 |
171 |
156 |
102 |
102 |
Сменность работы |
2 |
2 |
2 |
2 |
2 |
Число рабочих смен |
365 |
86 |
78 |
51 |
51 |
Число простоев, % от календарного числа дней строительства |
17 |
17 |
10 |
10 |
10 |
Коэффициент увеличения продолжительности строительства из-за простоев |
1,17 |
1,17 |
1,10 |
1,10 |
1,10 |
За начало строительного сезона следует принять – 1 апреля, а за окончание – 13 октября. Необходимо анализировать взаимосвязь между выполняемыми работами и принимать решение только на основании такого анализа.
Таким образом, принятые даты начала и окончания строительного сезона
(5 марта – 12сентября) позволяют определить Тк и Тм, которые будут равны, соответственно, 102 и 17 дням.
Количество выходных и праздничных дней (Тв) устанавливаем по календарю. В
промежутке с 1апреля по 13октября содержится 60 выходной и праздничный день.
ТВ = 60 день
Период развертывания потока (ТР) – это время, необходимое для последовательного ввода в работу всех специализированных подразделений, участвующих в технологическом процессе. Величину ТР определяют в зависимости от видов и объемов работ, которые будут выполняться. При этом необходимо учесть технологические и организационные разрывы.
Условно работающий поток можно представить в виде схемы (рисунок 4.2.1)
Сооружение земляного полотна |
Задел (разрыв) |
Строительство песчаного подстилающего слоя |
Задел (разрыв) |
Строительство щебёночно-гравийно-песчанного основания |
Задел (разрыв) |
Строительство нижнего слоя покрытия |
Задел (разрыв) |
Строительство верхнего слоя покрытия |
Задел (разрыв) |
Досыпка и укрепление обочин |
Наращиваемый участок готовой дороги |
t |
n1 |
t2 |
n2 |
t3 |
n3 |
t4 |
n4 |
t5 |
n5 |
t6 |
|
Рисунок 4.2.1 – Схема работающего потока
На схеме видно, что
ТР
=
где:
-
время, необходимое для развертывания
(последовательного ввода в работу)
специализированных подразделений,
смены;
= t1 +t2 + t3 + ... + tn
-
организационные и технологические
разрывы между подразделениями, смены.
= n1 + n2 +n3 +... + nn
Значения t и n для специализированных подразделений, участвующих в строительстве конструктивных слоев дорожной одежды, можно определить только после составления соответствующих технологических карт, которыми мы пока не располагаем
Для того, чтобы определить период развертывания линейных земляных работ необходимо сначала установить количество слоев отсыпаемой насыпи.
Учитывая, что уплотнение грунта в насыпи пневмокатками желательно вести слоями до 30см, а средняя высота насыпи составляет 0,58м, её можно возвести в 2 слоя по 0,29м.
Опытным путем установлено, что на отсыпку и уплотнение каждого слоя необходимо 2 смены, плюс одна смена на подготовку естественного основания земляного полотна и одна - на отделочные и укрепительные работы. Таким образом, справедливой для определения величины периода развертывания линейных земляных работ будет формула:
=
2а
+ 2,
смен
где:
а - количество слоев грунта, отсыпаемого в насыпь.
Для насыпи высотой 0,58м
= 2·4+2=10 смен
Эту величину и примем за период развертывания линейных земляных работ.
Период развертывания потока удобнее и нагляднее рассчитывать в табличной форме (Таблица 4.2.2).
Таблица 4.2.2 - Расчет периода развертывания потока
Наименование работ |
Период развертывания специализированного потока, смены |
Технологический разрыв, смены |
Задел, смены |
Разрыв между началами работ, смены |
Линейные земляные работы |
10 |
- |
10 |
20 |
Подготовка поверхности земляного полотна и строительство песчаного подстилающего слоя |
2 |
- |
1 |
3 |
Строительство щебеночно-гравийно-песчаного основания толщиной 18 см |
3 |
- |
1 |
4 |
Строительство нижнего слоя покрытия из крупнозернистого пористого а/б толщиной 7см |
3 |
- |
1 |
4 |
Строительство верхнего слоя покрытия из мелкозернистого плотного а/б толщиной 4см |
1 |
- |
1 |
2 |
Досыпка и укрепление обочин |
3 |
- |
|
3 |
Итого: |
36 |
Столь большая величина задела земляного полотна объясняется неравномерностью распределения объемов земляных масс, что может привести к сдерживанию работ по строительству дорожной одежды. В первом приближении эта величина устанавливается ориентировочно и уточняется при проектировании линейного календарного графика.
Определяя периоды развертывания каждого специализированного подразделения по строительству конструктивных слоев дорожной одежды, следует иметь в виду, что нередко, хотя в конструкции дорожной одежды указан один слой, его приходится укладывать в два приема, так как его толщина превышает предельную максимальную, которую можно укладывать в один прием. В этом случае период развертывания специализированного потока (графа 2 табл.4.2.2) увеличивают в соответствии с количеством укладываемых слоев.
Таким образом, период развертывания потока составит:
ТР = 36 смену
Коэффициент сменности принимаем равным 2, то есть, планируем вести работы в две смены.
КС = 2
Все данные для расчета минимальной скорости потока имеются:
Тср = (102–51–17)·2 – 36 = 36 смен
