I. ОАО Крымский Содовый Завод 2-3 стр.
II. Технология производства 3-4 стр.
III. Преобразователи давления измерительные - АИР – 20/М2 4 стр.
3.1.1. Назначение 4-5 стр.
3.1.2.Основные характеристики 5-7 стр.
3.1.3.Измеряемые среды 7 стр.
3.1.4.Диапазоны измеряемых давлений 7-8 стр.
3.1.5.Питание и энергопотребление 8 -9 стр.
3.1.6.Взрывозащищенность 9 стр.
3.1.7. Исполнение по материалам и некоторые другие данные 9-11 стр.
3.2.1. Устройство и работа 11- 26 стр.
3.2.2. Маркировка 27 стр.
3.2.3. Упаковка 27-28 стр.
IV .Использование изделий по назначению 28 стр.
4.1.Подготовка изделий к использованию
4.2.Внешний осмотр 28-29 стр.
4.3. Опробование 29-30 стр.
4.4.Монтаж изделий 33-34 стр.
4.5. Использование изделий 34-36 стр.
V. Техническое обслуживание 36-38 стр.
5.1.Хранение.Транспортирование.Утилизация. 38 стр.
Приложения 39-52 стр.
I..ОАО Крымский Содовый Завод
ОАО «КРЫМСКИЙ СОДОВЫЙ ЗАВОД» - ведущее предприятие по производству технической кальцинированной соды в Украине, обеспечивает около 80 % потребности внутреннего рынка.
Завод расположен на севере Крымского полуострова в г. Красноперекопске. Проектная мощность - 698 тыс. тонн/год. Строительство завода началось в 1967г. Основанием для начала строительства послужило наличие сырьевой базы в виде хлорнатриевой рапы Сиваша, Балаклавского месторождения известняков, наличие энергоресурсов, водных ресурсов Северо-Крымского канала, транспортных связей, а также накопителей в виде соленых озер для сброса отходов производства. В 1973 году был пущен цех кормового динатрийфосфата - кормовой добавки для крупного рогатого скота, который в дальнейшем был остановлен из-за отсутствия сырья и сбыта. А первые партии соды были выпущены в 1975 году.
Производство соды осуществляется аммиачным методом, путем взаимодействия насыщенного водного раствора хлористого натрия и углекислого газа в присутствии аммиака с образованием бикарбоната натрия и последующей его кальцинацией. Предприятие производит соду тяжелую (марка А), и легкую (марка Б).
ОАО <Крымский содовый завод> является актодержателем более 2000 км² Сивашского горного отвода.
В садочных бассейнах цеха соляного рассола происходит естественная садка соли. Затем пласт соли растворяется и рассол поступает в хранилище, откуда трубопроводом перекачивается на содовое производство после предварительной очистки. В силу особенностей исходного сырья, соляной рапы, очистка рассолов от солей жесткости производится в две стадии, что дает высокую степень чистоты рассолов и низкое содержание нерастворимых примесей в соде кальцинированной.
Соду тяжелую (марки А) на предприятии получают моногидратным способом из легкой соды. Она имеет насыпной вес в пределах 0,9 - 1,0 г/см³, (легкая - 0,5 - 0,6 г/см³ ). Тяжелая гранулированная сода, имея такой же химический состав, как и легкая, обладает улучшенными потребительскими свойствами: не пылит, более удобна для потребления, упаковки и транспортировки.
Акционерное общество «Крымский содовый завод» является единственным в Украине производителем и экспортером тяжелой кальцинированной соды.
Отгрузка соды потребителю осуществляется в бумажных или пропиленовых мешках весом до 50 кг, в мягких контейнерах (биг-бегах), весом около 1000кг, а также насыпью в содовозах, цементовозах. Перевозится железнодорожным, автомобильным транспортом, на сухогрузных судах.
Около 60 % вырабатываемой в мире соды используется в производстве всех видов стекла: листового, баночного, электровакуумного. Применяется она также в производстве мыла, чистящих и моющих средств, каустической соды, при варке целлюлозы, в производстве алюминия, в процессе чистки нефтепродуктов, для получения различных пигментов и в других отраслях промышленности.
Крымская сода имеет высокое качество и пользуется спросом на мировом рынке. География экспортных поставок распространилась на 4 континента: Европу, Азию, Америку, Африку.
Кроме основного продукта производятся товары бытовой химии: СМС «ТАУ» чистящие средства «Блестин-К» и «Сяйво», сода в потребительской упаковке, известь строительная, соль поваренная.
II. Технология производства
Производство кальцинированной соды осуществляется аммиачным методом путем взаимодействия насыщенного водного раствора хлористого натрия и углекислого газа в присутствии аммиака с образованием бикарбоната натрия и последующей его кальцинацией. Предприятие производит соду тяжелую (марка А) и легкую (марка Б).
Основное сырье для получения технической кальцинированной соды:
высококачественные известняки Крымского полуострова;
1) экологически чистая рапа Сиваша;
2) уголь – антрацит Донбасса;
3) аммиачная вода, сернистые соединения с коксохимических и химических заводов Украины.
Предприятие имеет лицензию на эксплуатацию сивашских рассолов на территории АР Крым и Херсонской области на площади более 2000 кв. км.
В садочных бассейнах цеха соляного рассола происходит естественная садка соли. Затем пласт соли растворяется и рассол поступает в хранилище, откуда трубопроводом перекачивается на содовое производство после предварительной очистки.
В силу особенностей исходного сырья - соляной рапы очистка рассолов от солей жесткости производится в две стадии, что дает высокую степень чистоты рассолов и низкое содержание нерастворимых примесей в соде кальцинированной.
Путем обжига высококачественного известняка в шахтных печах происходит его разложение на углекислый газ и оксид кальция.
При насыщении очищенного рассола углекислым газом, с использованием аммиака в качестве катализатора, образуется бикарбонат натрия, который в паровых кальцинаторах при высокой температуре превращается в кальцинированную соду.
Соду тяжелую (марка А) на предприятии получают моногидратным способом из легкой соды. Тяжелая сода имеет такую же химическую формулу как и легкая, но высокий насыпной вес и выпускается в гранулах. Это улучшает ее потребительские свойства, благодаря чему она пользуется преимущественным спросом на внешнем рынке.
В 2008 году начат выпуск пищевой соли "Экстра", в том числе йодированной и с противослеживающей добавкой. Соль получают из морской воды Азова естественным упариванием ее в Сивашском месторождении. Получаемый сырой рассол проходит две стадии очистки от солей кальция и магния, затем поступает на выпаривание, центрифугирование соляной суспензии и сушку влажной соли. После сушки соль фасуется в мешки по 25 и 50 кг. Продукт сертифицирован.
Завод располагает потенциальными возможностями по организации производства пищевой соды, хлористого кальция, расширения объемов производства и ассортимента продукции из садочной морской соли.
Управление технологическим процессом и регулировка параметров осуществляется с использованием современных контроллеров производства Siemens (Германия), АВВ (Швеция, Швейцария), ЗАО "ВОЛМАГ" (Россия). Система управления контролирует текущие параметры по всем стадиям производства. Все показатели текущего процесса, а также неисправности отражаются на экранах дисплеев.
Продукты переработки стоков основного производства для заинтересованных потребителей могут стать источником получения кормовых добавок для домашней птицы в виде соединений кальция, наполнителей в производстве автошин, строительных материалов.
III. ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЕ - АИР – 20/М2
АИР-20/М2 предназначены для непрерывного преобразования значений избыточного давления, разрежения, избыточного давления-разрежения, абсолютного давления, разности давлений и гидростатического давления (уровня) жидких и газообразных, в том числе агрессивных, сред, газообразного кислорода и кислородосодержащих газовых смесей в унифицированный выходной токовый сигнал. АИР-20/М2 используются в системах автоматического контроля, регулирования и управления технологическими процессами.
3.1.1. Назначение
Датчик давления АИР-20/М2 предназначен для преобразования в унифицированный выходной сигнал 4…20 мА, 0…5 мА или 20…4 мА, 5…0 мА следующих величин:
абсолютного давления — АИР-20/М2-ДА;
избыточного давления — АИР-20/М2-ДИ;
давления-разрежения — АИР-20/М2-ДВ;
избыточного давления-разрежения — АИР-20/М2-ДИВ;
дифференциального давления — АИР-20/М2-ДД;
гидростатического давления — АИР-20/М2-ДГ.
Датчики давления используется в системах автоматического контроля, регулирования и управления технологическими процессами.
3.1.2.Основные характеристики
8 диапазонов измерения давления;
Отношение значения максимального верхнего предела к минимальному — 25:1;
Основная погрешность — от 0,075 %;
Число выходных сигналов — один 4...20 мА или два 4...20 и 0...5 мА одновременно;
Линейная или корнеизвлекающая зависимость выходного сигнала от входного;
Возможность изменения единицы измерения с "кПа" или "МПа" на "кгс/см2";
Возможность настройки прибора на нестандартные диапазоны измеряемых давлений (осуществляется при помощи программного обеспечения при подключении прибора к ПК по интерфейсу интерфейс RS-232 специальным кабелем с оптоэлектронной равязкой);
Изменение времени усреднения выходного сигнала (демпфирование);
Исполнение с открытой мембраной (модели **1 и **2 для вязких жидкостей);
Наличие моделей с керамическим сенсором (модели **5, **2) с высокими перегрузочной способностью 200...1000 % и стойкостью к агрессивным средам;
Наличие ЖК-индикатора без подсветки под крышкой без окна (при заказе датчика давления без индикации);

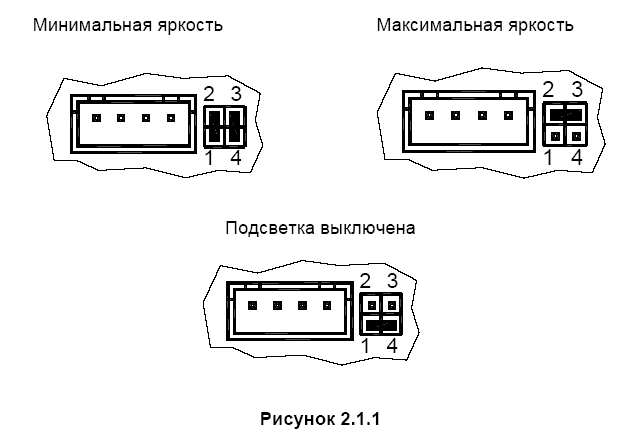

Возможность установки на прибор ЖК-индикатора с подсветкой (И1) или светодиодного (И2) индикатора;
Возможность поворота индикатора на 180°;
Подстроечный резистор для корректировки диапазона;
Защита от обратной полярности питающего напряжения;
Установки "0" как с помощью кнопки, расположенной под крышкой прибора, так и с помощью специально брелока без снятия крышки;
Электромагнитная совместимость (ЭМС) — см. таблицу;
В соответствии с ГОСТ 22520-85 АИР-20/М2 являются:
по числу преобразуемых входных сигналов — одноканальными;
по числу выходных унифицированных сигналов — одноканальными или двухканальными;
по зависимости выходного сигнала от входного — с линейной зависимостью или с функцией извлечения квадратного корня;
в зависимости от возможности перестройки диапазона измерения — многопредельными, перенастраиваемыми.
АИР-20/М2 устойчивы к воздействию атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
АИР-20/М2 устойчивы к воздействию относительной влажности окружающего воздуха до (95±3) % при (35±3) °С или 98 % в зависимости от климатического исполнения;
Преобразователи избыточного давления (ДИ), разрежения (ДВ), избыточного давления-разряжения по избыточному давлению (ДИВ), абсолютного давления (ДА) и гидростатического давления (ДГ) обладают прочностью и герметичностью при испытательных давлениях;
Преобразователи выдерживают воздействие перегрузки испытательным давлением в течение 15 мин;
Преобразователи АИР-20/М2-ДД и АИР-20/М2-ДГ моделей 640, 620 выдерживают испытание на прочность пробным давлением по ГОСТ 356-80 и на герметичность предельно допускаемым рабочим избыточным давлением, при этом за условное давление Ру по ГОСТ 356-80 принимают предельно допускаемое рабочее избыточное давление;
АИР-20/М2, АИР-20А/М2, АИР-20Exd/М2 и АИР-20AExd/М2 сохраняют нормальное функционирование при возникновении прерывания питания в цепи 4-20 мА на время до 100 мс (кроме исполнения АИР-20Ex/М2 и АИР-20АEx/М2);
Преобразователи АИР-20/М2-ДД и АИР-20/М2-ДГ моделей 640, 620, защищенные от воздействия односторонней перегрузки давлением, равным предельно допускаемому рабочему избыточному давлению, выдерживают перегрузку со стороны плюсовой и минусовой камер в течение 1 мин односторонним воздействием давления;
В соответствии с ГОСТ 25804.1-83 преобразователи АИР-20А/М2 и АИР-20AEx/М2 являются:
по характеру применения относятся к категории Б — аппаратура непрерывного применения;
по числу уровней качества функционирования относятся к виду I — аппаратура, имеющая два уровня качества функционирования — нормальный уровень и отказ;
По устойчивости к механическим воздействиям при эксплуатации АИР-20А/М2 и АИР-20АEx/М2 относятся к группе М6 согласно ГОСТ 17516.1-90;
АИР-20А/М2 и АИР-20АEx/М2 относятся к I категории сейсмостойкости по НП-031-01 и к группе Б исполнения 3 по РД 25 818-87;
АИР-20А/М2 и АИР-20АEx/М2 являются стойкими, прочными и устойчивыми к воздействию землетрясения с уровнем сейсмической активности 8 баллов по шкале MSK-64 над нулевой отметкой до 40 м в сответствии с ГОСТ 25804.3-80;
АИР-20А/М2 и АИР-20АEx/М2 (повышенной надежности) в соответствии с НП-001-97 (ОПБ-88/97) относятся к классам безопасности 2, 3:
по назначению — к элементам нормальной эксплуатации;
по влиянию на безопасность — к элементам, выжным для безопасности;
по характеру выполняемых функций — к управляющим элементам;
Пример классификационного обозначения 2НУ или 3НУ;
АИР-20/М2 и АИР-20А/М2 сохраняют нормальное функционирование при возникновении прерывания питания в цепи 4-20 мА на время до 200 мс;
АИР-20/М2 и АИР-20А/М2 при прерывании питания восстанавливают свою работоспособность через 2 сек;
АИР-20/М2 по защищенности от воздействия окружающей среды в соответствии с:
ГОСТ 15150-69 выполнены в коррозионностойком исполнении ТIII;
ГОСТ 14254-96 имеют степени защиты от попадания внутрь преобразователей пыли и воды в зависимости от вариантов электрических разъемов;
Вариация выходного сигнала не превышает, %:
0,5 предела допускаемой основной погрешности — для АИР-20/М2-ДА, АИР-20/М2-ДИ, АИР-20/М2-ДВ, АИР-20/М2-ДИВ, АИР-20/М2-ДГ моделей 540, 530, 545, 535;
1 предела допускаемой основной погрешности — для АИР-20/М2-ДД, АИР-20/М2-ДГ моделей 640, 620;
Пульсация выходного сигнала АИР-20/М2 не превышает 0,25 % верхнего предела измерения выходного сигнала при номинальных сопротивлениях нагрузки;

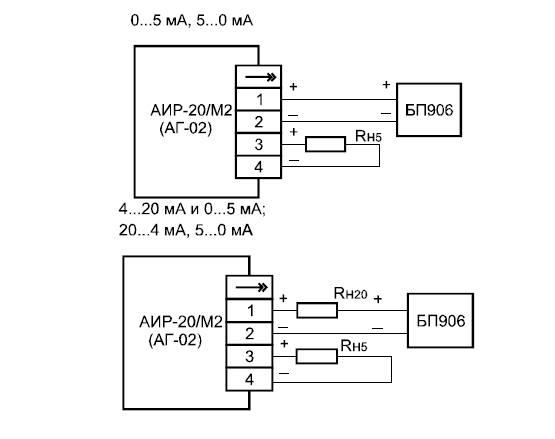

Номинальное сопротивление нагрузки для выходного сигнала 4...20 или 20...4 мА:
250 Ом при напряжении питания 24 В;
500 Ом при напряжении питания 36 В;
Номинальное сопротивление нагрузки для выходного сигнала 0...5 или 5...0 мА:
1000 Ом при напряжении питания 24 В;
2000 Ом при напряжении питания 36 В;
Предел допускаемой дополнительной погрешности преобразователей во время воздействия вибрации не превышает предела допускаемой основной погрешности;
Дополнительная погрешность АИР-20/М2, вызванная воздействием постоянных магнитных полей и/или переменных полей сетевой (промышленной) частоты напряженностью до 400 А/м не более 0,05 % допускаемой основной погрешности.
3.1.3.Измеряемые среды
Газ, жидкость, пар в том числе агрессивные, а так же газообразный кислород и кислородосодержащие газовые смеси;
Температура измеряемой среды в рабочей полости датчика — от -40 до +120 °С. Для больших температур среды необходимо использовать специальные отводы, соединительные рукава.
3.1.4.Диапазоны измеряемых давлений
Тип измеряемого давления |
Минимальный верхний предел Pmin
|
Максимальный верхний предел Pmax
|
Абсолютное давление (ДА) |
1 кПа
|
6 МПа
|
Избыточное давление (ДИ)
|
0,16 кПа |
60 МПа
|
Давление-разрежение (ДВ) |
0,4 кПа |
100 МПа |
Избыточное давление-разрежение (ДИВ)
|
±0,3 кПа |
(-1...+2,4) МПа
|
Дифференциальное давление (ДД)
|
0,06 кПа |
10 МПа
|
Гидростатическое давление (ДГ, погружные модели 520, 525,530, 535, 540)
|
1 кПа |
250 кПа
|
Гидростатическое давление (ДГ, модели 620, 640) |
1,6 кПа |
250 кПа
|
3.1.5.Питание и энергопотребление
Питание АИР-20/М2 осуществляется от источников постоянного тока напряжением от 12 до 36 В при номинальном значении (24±0,48) В или (36±0,72) В;
Минимально допустимое напряжение питания:
-9 В — для датчиков давления с ЖК-индикацией без подсветки;
-12 В — для датчиков давления с ЖК-индикацией с подсветкой минимальной яркости;
- 15 В — для датчиков давления с ЖК-индикацией с подсветкой максимальной яркости;
-12 В — для датчиков давления со светодиодной индикацией;
Мощность, потребляемая датчиками давления не превышает 0,7 Вт для напряжения питания 24 В и 1 Вт для напряжения питания 36 В;
АИР-20/М2 сохраняют работоспособность при полном прерывании питания в течение 100 мс;
Дополнительная погрешность, вызванная плавным отклонением напряжения питания от номинального на –15 % и +10 %, не превышает 0,2 предела допускаемой основной погрешности;
При скачкообразном изменении напряжения питания от номинального допускается выброс выходного сигнала, не превышающий 0,1 % диапазона изменения выходного сигнала продолжительностью не более 1 с.

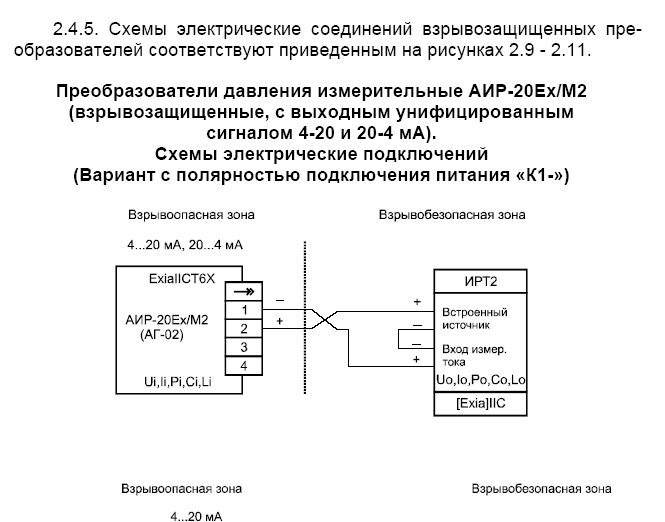

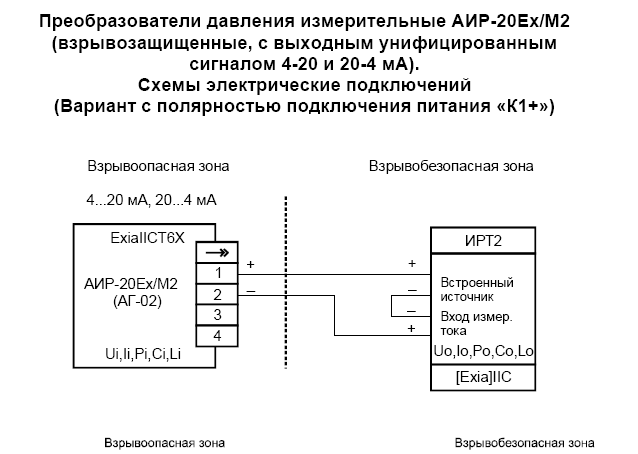

3.1.6.Взрывозащищенность

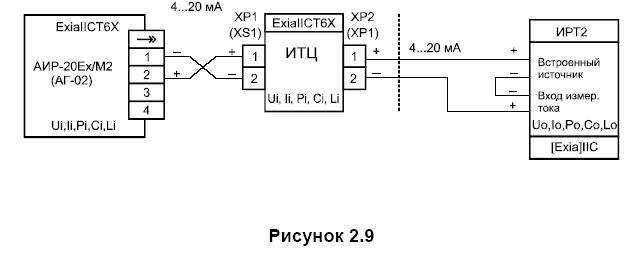

Питание взрывозащищенных преобразователей АИР-20Ex/М2 и АИР-20АЕх/М2 должно осуществляться от искробезопасных источников постоянного тока напряжением 24 В или источников питания в комплекте с измерительными модульными преобразователями ИПМ 0399Ex/М3 (или БППС 4090Ex, ТМ 5122Ex, РМТ 39Ex, РМТ 49Ex, РМТ 59Ex, РМТ 69Ex) с уровнем взрывозащиты "особовзрывобезопасный";
В цепи питания АИР-20Ex/М2 и АИР-20АЕх/М2 имеется токоограничивающий резистор и диод для защиты от смены полярности;
Знак "Х", следующий за маркировкой взрывозащиты, означает, что при эксплуатации преобразователей давления АИР-20Ex/М2 и АИР-20АЕх/М2 необходимо соблюдать следующие требования:
преобразователи давления должны эксплуатироваться с источниками питания и регистрирующей аппаратурой, имеющими искробезопасную электрическую цепь уровня "ia";
при эксплуатации необходимо принимать меры защиты от превышения температуры элементов преобразователей давления вследствие нагрева от измеряемой среды выше значения, допустимого для температурного класса Т6;
Выходные цепи взрывозащищенных преобразователей АИР-20Ex/М2 и АИР-20АЕх/М2 рассчитаны на подключение к искробезопасным сигнальным цепям с унифицированным сигналом постоянного тока 4...20 или 20...4 мА;
Мощность, потребляемая взрывозащищенными преобразователями, не превышает 0,7 Вт.
3.1.7. Исполнение по материалам и некоторые другие данные
Код исполнения |
Код сенсора |
Исполнение по материалам мембраны |
Исполнение по материалам штуцера или фланцев |
Исполнение по материалам уплотнительных колец (х) |
02x |
5 |
36НХТЮ |
12Х18Н10Т |
x = G, P |
02 |
6 |
36НХТЮ |
12Х18Н10Т |
нет |
06 |
6 |
тантал |
06ХН28МБТ |
нет |
11 |
1 |
титановый сплав ВТ-9 |
12Х18Н10Т |
нет |
12х |
2 |
нерж. сталь AlSi316L |
12Х18Н10Т |
x = G, V, E |
13х |
3, 4 |
Al2O3 |
12Х18Н10Т |
x = G, V, E, P |
14 |
3, 4 |
Al2O3 |
ХН65МВ |
P |
|
|
15 |
5 |
тантал |
Уплотнительные кольца
Материал |
Применение |
температура среды |
Обозначения в исполнении |
Витон (FKM) |
Нефтепродукты, кислоты |
–30...+125 °С |
V |
Буна (EPDM) |
Аммиак |
–40...+125 °С |
E |
Фторопласт (PTFE) |
Все среды |
–40...+125 °С |
Р |
Выходной сигнал
Прямой 4...20 мА или 4...20 и 0...5 мА одновременно с линейной или корнеизвлекающей зависимостью;
Обратный 20...4мА или 20...4 и 5...0 мА одновременно с линейной или корнеизвлекающей зависимостью.
Присоединение к процессу
Штуцер М20х1,5 — для моделей **0;
Открытая мембрана из нержавеющей стали AlSl 316L штуцер М24х1,5 — для моделей **1;
Открытая мембрана из керамики Al2O3 — для моделей **2;
- штуцер М24х1,5 для давления более 100 кПа;
- штуцер М39х1,5 для давления менее 100 кПа;
Мембрана из керамики Al2O3, штуцер М20х1,5 — для моделей **5;
Модели с встроенным разделителем штуцер М20х1,5 — для моделей **9.
Степень защиты от пыли и влаги IP54, IP65.
Средний срок службы 12 лет.
Масса, не более
0,4 кг - для АИР-20/М2-ДА, АИР-20/М2-ДИ, АИР-20/М2-ДВ, АИР-20/М2-ДИВ;
6 кг - АИР-20/М2-ДД моделей 470, 460, 440, 420, 410;
11 кг - АИР-20/М2-ДД моделей 400;
2...6 кг - АИР-20/М2-ДГ моделей 540, 530, 535;
8,5 кг - АИР-20/М2-ДГ моделей 620, 640.
Межповерочный интервал
3 года для преобразователей класса А и В;
5 лет для преобразователей класса С.
Гарантийный срок эксплуатации 5 лет (7 лет для исполнения АЭС).
3.2.1. Устройство и работа
АИР-20/М2 состоят из первичного преобразователя давления (сенсора) и электронного устройства. Измеряемая среда подается в камеру первичного преобразователя давления и деформирует его мембрану, что приводит к изменению электрического сопротивления расположенных на ней тензорезисторов или электрической емкости между деформируемой металлизированной мембраной и подложкой, в результате чего первичный преобразователь давления выдает сигнал напряжения. Электронное устройство преобразует электрический сигнал в цифровой код значения измеряемого давления, а затем и в значение давления. Значение давления преобразуется в унифицированный токовый выходной сигнал и отображается в виде числового значения на индикаторном устройстве, если оно входит в состав прибора.

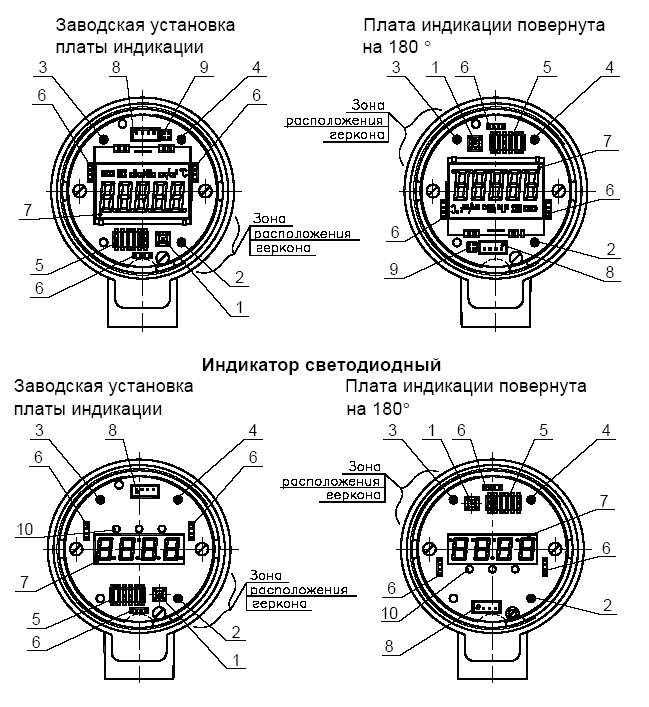

Индикатор АИР-20/М2 отображает измеренное значение давления с помощью четырехразрядного семисегментного индикатора. Тип индикации (ЖКИ, СДИ) в зависимости от исполнения корпуса приведен в таблице 2.2.
Для индикации единиц измерения в индикаторном устройстве с СДИ применены дополнительно три красных светодиода. В индикаторном устройстве с ЖКИ применена светодиодная подсветка белого свечения, которая при необходимости может быть отключена.
Индикатор устанавливается в корпус АИР-20/М2 и может быть повернут относительно сенсорного блока от установленного положения на угол 180°.
Для того, чтобы изменить положение индикатора, необходимо:
- отвернуть крышку АИР-20/М2;
- снять фальшпанель, обхватив ее по окружности и потянув на себя;
- отвернуть отверткой три винта, крепящих плату индикаторного устройства к стойкам прибора;
- потянуть плату за края на себя и снять ее с разъёма;
- снятую плату индикатора повернуть на 180° и установить обратно на разъём, следя за тем, чтобы крепежные отверстия платы совместились с резьбовыми отверстиями в стойках прибора;
- закрепить плату индикатора винтами, установить фальшпанель на место и завернуть крышку АИР.
Внимание! Изменять положение индикаторанеобходимо при
отключенном питании.
Под крышкой и фальшпанелью АИР-20/М2 на индикаторе расположены (см. рисунок 2.1):
- кнопка подстройки «нуля» (1);
- винт подстройки диапазона сигнала 4-20 мА (2);
- винт подстройки «нуля» сигнала 0-5 мА (3);
- винт подстройки диапазона сигнала 0-5 мА (4);
- переключатели (5);
- разъемы для крепления фальшпанели (6);
- семисегментный индикатор (7);
- разъем интерфейса RS232 (8);
- перемычки (9);
- светодиоды (10).
Подстройка «нуля» в АИР-20/М2 может осуществляться двумя способами:
- с помощью кнопки (1), расположенной под фальшпанелью прибора;
- с помощью геркона, расположенного на плате индикатора в непосредственной близости от стенки корпуса прибора. (Функция установки «нуля» брелоком может быть отключена - см. п.2.4.4.8).
В первом случае необходимо отвернуть крышку АИР-20/М2 и при нулевом давлении на входе нажать на фальшпанели кнопку «0».Во втором случае достаточно при нулевом давлении на входе поднести магнитный брелок к стенке корпуса в зоне расположения геркона, показанной на рисунке 2.1.
В АИР-20/М2 предусмотрена блокировка подстройки «нуля» в случае, если значения измеряемого давления превышают значения ΔР, указанные в таблице 2.18, в процентах к верхнему пределу (диапазону) измерений РB.
Таблица 2.18
РВ ΔР, % |
РВ ΔР, % |
0 B B B P P P ≤ < ±5 |
max max 25 , 0 1 , 0 B B B P P P ≤ < ±10 |
max max 1 , 0 04 , 0 B B B P P P ≤ < ±25 |
max 04 , 0 0 B B P P ≤ < ±50 |
0 B B B P P P ≤ < ±5 |
max max 25 , 0 1 , 0 B B B P P P ≤ < ±10 |
max max 1 , 0 04 , 0 B B B P P P ≤ < ±25 |
max 04 , 0 0 B B P P ≤ < ±50 |
РBmax-максимальный верхний предел (диапазон) измерений
Внимание! Не допускается удержание кнопки подстройка «нуля» или воздействие на геркон магнитным брелоком при включении питания АИР-20/М2, так как это может вызвать нарушение работоспособности преобразователя. Если данная ситуация произошла, необходимо выключить и снова включить питание АИР-20/М2. Если работоспособность АИР-20/М2 не восстановилась, необходимо обратиться в сервисный центр.
Подстройка диапазона сигнала 4-20 мА АИР-20/М2 осуществляется вращением винта (2) многооборотного подстроечного резистора в интервале ±1% от максимального верхнего предела измерений. Вращение по часовой стрелке приводит к уменьшению диапазона сигнала 4-20 мА.
С помощью «Программы настройки АИР-20 (10)» подстройка «нуля» и диапазона сигнала 4-20 мА осуществляетсяв пределах максимального диапазона измерений.
Подстройка «нуля» сигнала 0-5 мА осуществляется вращением винта (3) многооборотного подстроечного резистора при значении тока сигнала 4-20 мА, равном 4 мА. Вращение по часовой стрелке приводит к уменьшению сигнала.
Подстройка диапазона сигнала 0-5 мА осуществляется вращением винта (4) многооборотного подстроечного резистора при значении тока сигнала 4-20 мА, равном 20 мА. Вращение по часовой стрелке приводит к уменьшению сигнала.

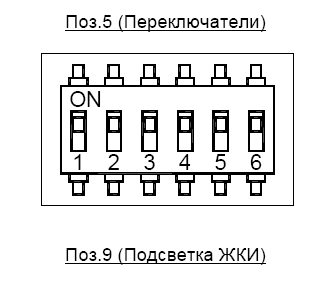

2.4.4.5. Выбор верхнего предела (диапазона) измерений осуществляется переключателями 1-3 (см. рисунок 2.1) в соответствии с таблицей 2.19.
Таблица 2.19
Условное обозначение верхнего предела (диапазона измерения)
|
Номер переключателя
|
|
№1 №2 №3
|
8 (минимальный диапазон)
|
- - - |
7 |
- - ON
|
6 |
- ON -
|
5 |
- ON ON |
4 |
ON - - |
3 |
ON - ON |
2 |
ON ON - |
1 (максимальный диапазон)
|
ON ON ON |
П р и м е ч а н и я
1 № 1, № 2 и № 3 – номер переключателя.
2 «ON» означает включенное (верхнее) положение переключателя,
«-» - выключенное (нижнее) положение. Значения верхних пределов (диапазонов измерений) соответствуют стандартному ряду по ГОСТ 22520-85 для
конкретной модели АИР-20/М2 от максимального верхнего предела (диапазона измерений) 1 до минимального верхнего предела (диапазона измерений) 8 (см. таблицы 2.7 – 2.10).
Заводская установка диапазона указана в паспорте АИР-20/М2 и на табличке с маркировкой.
После изменения положения переключателей 1-3 необходимо выключить и снова включить питание АИР-20/М2 для запоминания новых данных о диапазоне измерений.
Выбор системы единиц измерений осуществляется переключателем 4 (см. рисунок 2.1). При верхнем положении («ON») переключателя АИР-20/М2 работает в единицах МПа (кПа), при нижнем – в кгс/см2. При переходе от МПа (кПа) к кгс/см2 пределы измерения пересчитываются с коэффициентом 10 (0,01). Например, диапазон 0-1 МПа изменяется на диапазон 0-10 кгс/см2, а диапазон 0-100 кПа изменяется на диапазон 0-1 кгс/см2.
Внимание! Значение выходного сигнала (мА) при этом изменяется.
Заводская установка единицы измерений указана в паспорте АИР-20/М2 и на табличке с маркировкой.
Выбор вида зависимости выходного сигнала от входного осуществляется переключателем 5 (см. рисунок 2.1). При верхнем положении («ON») переключателя АИР-20/М2 имеет линейную зависимость, а при нижнем – корнеизвлекающую.
Заводская установка вида зависимости - линейная.
Переключатель 6 (см. рисунок 2.1) включает/отключает функцию обнуления с помощью геркона. При верхнем положении («ON») переключателя геркон дублирует кнопку подстройки «нуля», при нижнем – геркон отключается.
Заводская установка переключателя 6 – «ON».
Перемычки (9) включают/отключают подсветку ЖКИ (см. рисунок 2.1.1 поз.9 и таблицы 2.13, 2.14)
Заводская установка подсветки – выключено.
Внешние электрические соединения осуществляются с помощью разъемов, кабельных и сальниковых вводов, приведенных в приложении Б.
Преобразователи давления измерительные АИР-20/М2. Вид сверху на электронный блок со снятыми крышкой и фальшпанелью
Индикатор жидкокристаллический
Рисунок 2.1

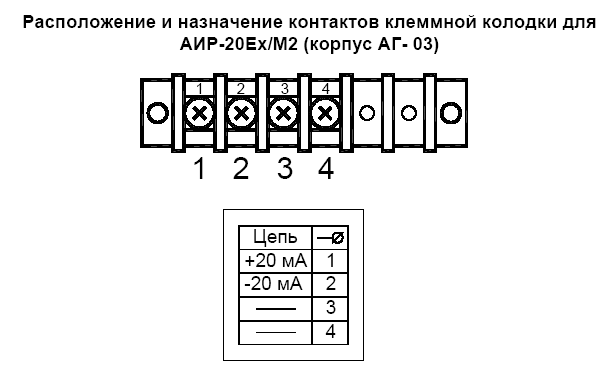

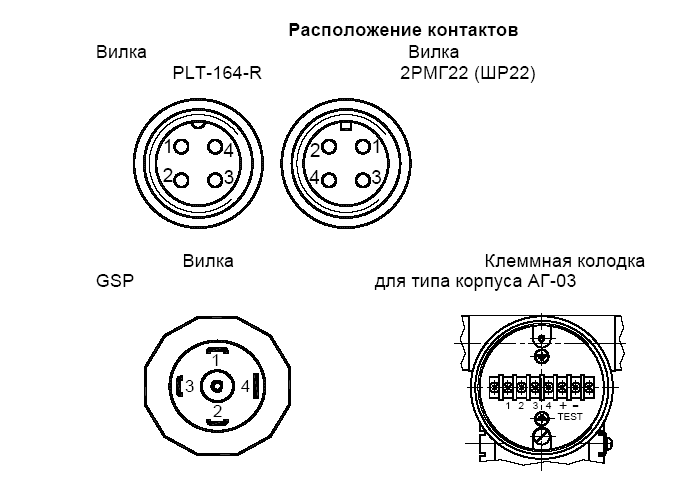

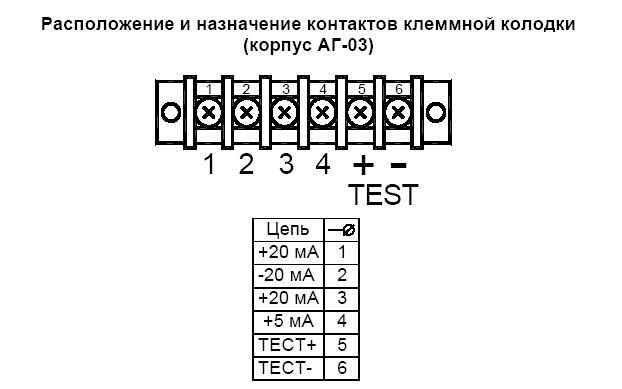

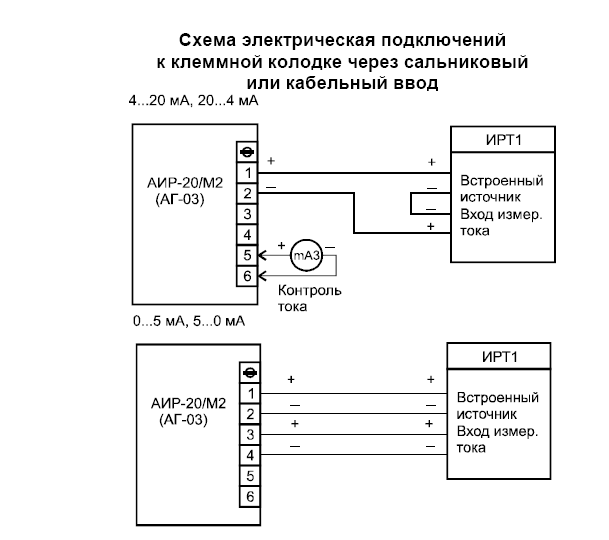

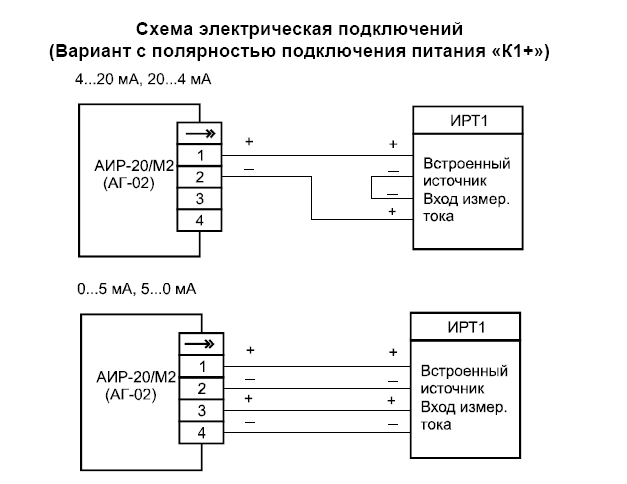

2.4.3 Расположение контактов вилок PLT-164-R, 2РМГ14 (Ш14),
2РМГ22 (ШР22), GSP 311 и клеммной колодки для типа корпуса АГ-03
показано на рисунке 2.2.
П р и м е ч а н и я

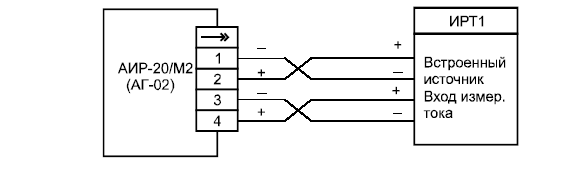

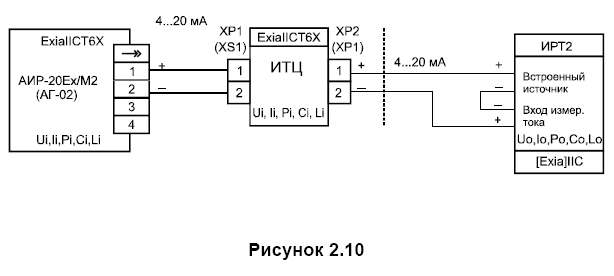

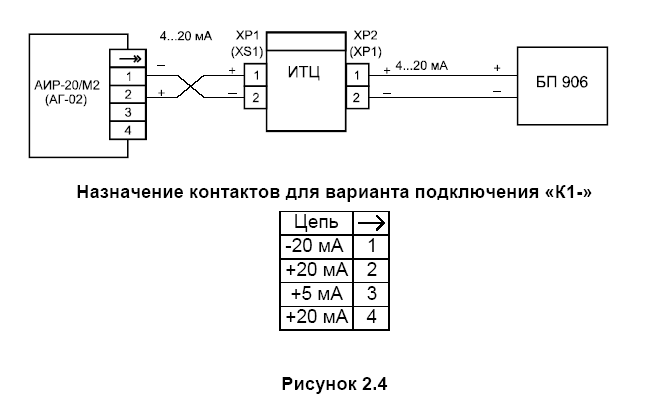

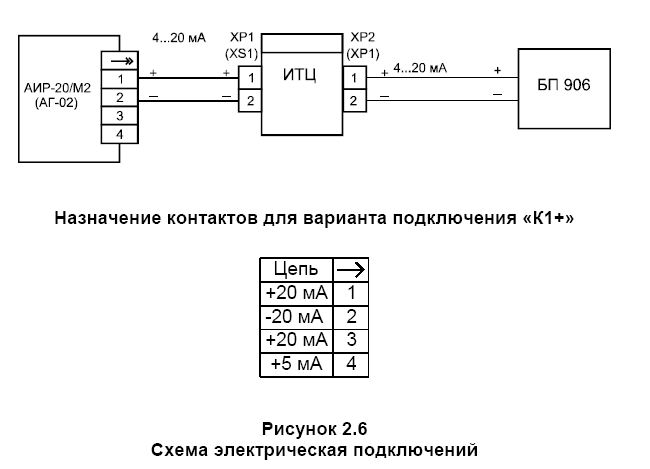

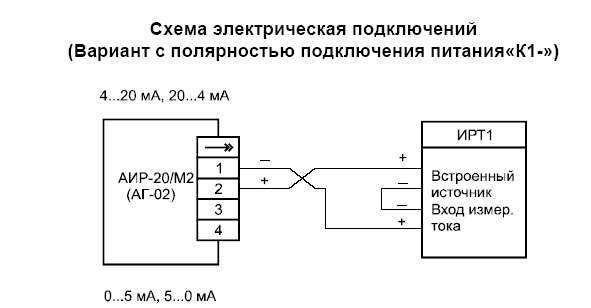

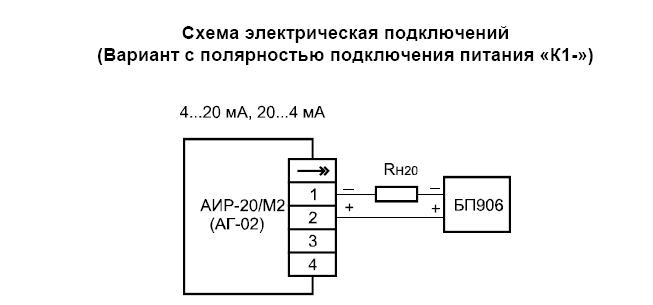

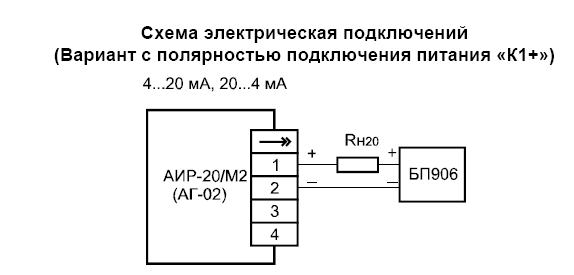

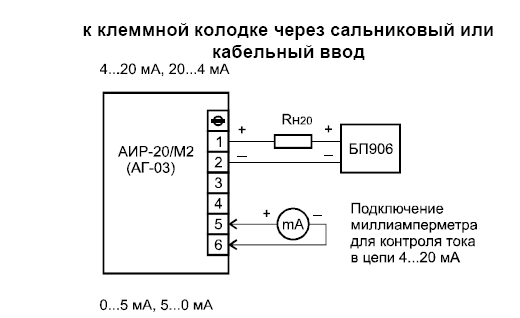

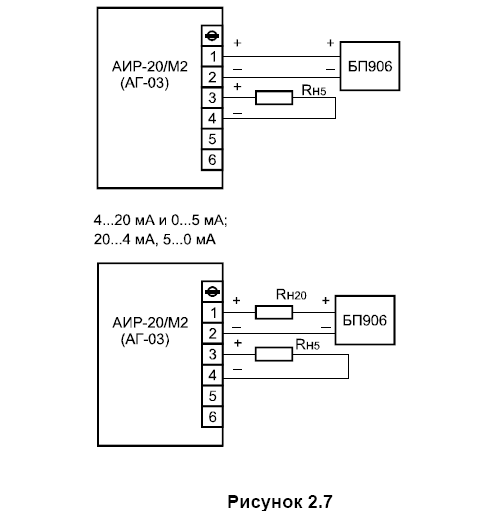

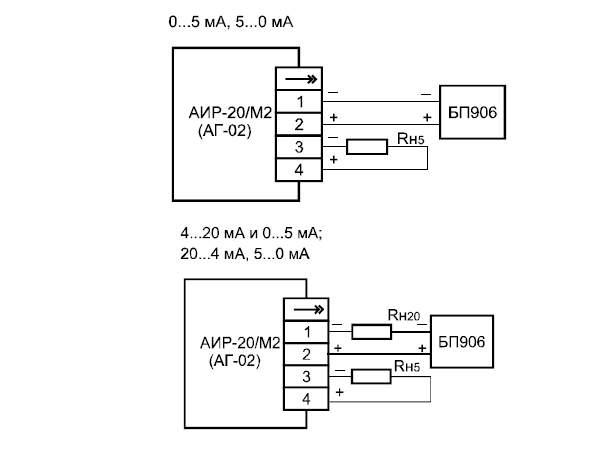

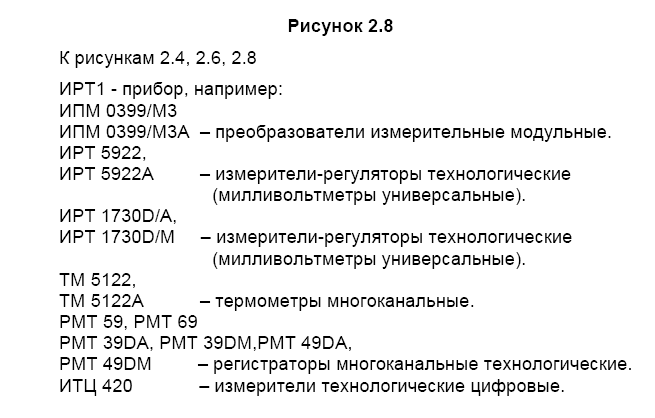

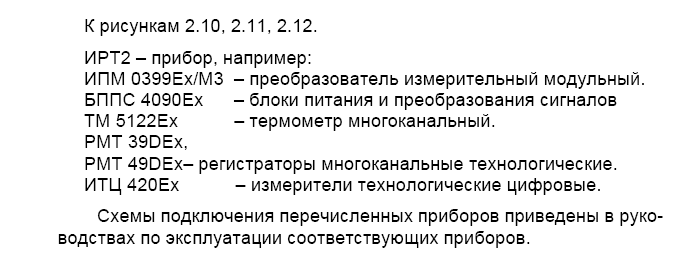

1 В качестве источника питания для невзрывозащищенных АИР-20/М2 можно использовать источники питания постоянного тока серий: БП 906, БП 99, БП 2036А, выпускаемые НПП «ЭЛЕМЕР».
2 Сопротивление нагрузки канала 4-20, 20-4 мА (Rн20) допускается устанавливать как в плюсовой, так и в минусовой цепи источника питания.
Рисунок 2.5
