3 Розробка технічного завдання.

На розробку проектної документації стадії РД розділів:

- автоматична пожежна сигналізація;

- охоронна сигналізація;

- система відеоспостереження;

- система контролю і управління доступом;

- системи резервного електроживлення.

Для об’єкта:

Комерційне підприємство “Олівець”, розташований на 5-тому поверсі бізнес-центру “Меркурій” за адресою: м.Одеса, вул. Бугаївська, буд. 35

Загальною площею: 160 .

3.1 Загальні відомості

Комерційне підприємство “Олівець”, розташований на 5-тому поверсі бізнес-центру “Меркурій” за адресою: м.Одеса, вул. Бугаївська, буд. 35

Загальною площею: 160 .

Замовник: Басов Віктор Євгенович.

Проектні рішення даного Технічного Завдання (ТЗ) можуть бути змінені в ході робочого проектування за погодженням із Замовником; всі інші технічні рішення проекту, що не обговорені в даному технічному завданні, Виконавець бере на свій розсуд відповідно до діючої нормативно – технічною документацією України.

Вид будівництва: Нове будівництво

Стадії проектування: Одностадійне проектування. Стадія «РД» - робоча документація з узгодженням проекту в Укртехнагляді і Збутовій компанії.

3.2 Призначення та мета створення системи

Головними цілями являється:

- порятунок життя людей, внаслідок чого пріоритетними є завдання своєчасного виявлення джерела загоряння та оповіщення персоналу, присутнього на об'єкті, пожежною сигналізацією

- виявлення й запобігання несанкціонованого доступу в особливо важливі приміщення готелю, внаслідок чого пріоритетними є завдання своєчасного виявлення порушників та оповіщення служби охорони, охоронною сигналізацією, системою відеоспостереження та системою контроля та уравління доступом.

3.3 Характеристика об'єкта

Комерційне підприємство “Олівець”, розташований на 5-тому поверсі бізнес-центру “Меркурій” за адресою: м.Одеса, вул. Бугаївська, буд. 35

Опис об'єкту: об'єкт займає п’ятий поверх дев’яти поверхової будівлі площею 160 м² і складається з 15 приміщень (кабінет директора, кабінет бухгалтера,кабінет вантажників, кабінет дизайнерів, серверної, кімната відпочинку, два склади, кабінет прибиральниці, кабінет системного адміністратора, робоче приміщення з устаткуванням, кабінет менеджера по персоналу, кабінет менеджера по роботі з клієнтами, туалет). Стіни і перекриття об'єкту капітальні.

3.4 Технічні вимоги до обладнання та параметрів системи

Метою проекту ставитися обладнання будівлі системами сигналізації.

Даним розділом передбачити виконання таких видів сигналізації:

- система пожежної сигнализації;

- системи охоронної сигналізації;

- система відеоспостереження;

- система контроля та управління доступом;

- система резервного живлення.

Проектна документація повинна відповідати вимогам і положенням чинної законодавчої та нормативної бази і забезпечувати в повному обсязі виконання робіт по будівлі систем сигналізації у спроектованій комерційній компанії “Олівець”

3.4.1 Автоматична пожежна сигналізація

Установка автоматичної пожежної сигналізації (ПС) призначена для виявлення вогнища пожежі та видачі сигналу про пожежу в приміщеннях поста охорони з цілодобовим перебуванням чергового персоналу і передбачена установка міського телефону для зв'язку з пожежною частиною. Проектом розробити алгоритм взаємодії систем протипожежного захисту та інженерних систем будівлі.

Проектом передбачити установку димових пожежних сповіщувачів. Для подачі сигналу про пожежу персоналом передбачити установку ручних пожежних сповіщувачів на шляхах евакуації. У разі моделювання виникнення надзвичайної ситуації (пожежа), розблоковувати двері, подати сигнал на пульт центрального спостереження.

ПС побудувати на базі адресно-аналогової сиcтеми Тирас 16.64.П.

Використовуване в проекті обладнання та матеріали повинні мати відповідні сертифікати пожежної безпеки.

ВИМОГИ ДО ЖИВЛЕННЯ

ПС в частині забезпечення надійності електропостачання відносяться до споживачів I категорії.

Основним джерелом електропостачання приймально-контрольного обладнання передбачити мережу напругою 220В (від окремої групи розподільного щита). Якість електроживлення повинно відповідати ГОСТ 13109-87. В якості резервного джерела електроживлення використовувати джерело резервного живлення з аккумуляторними батареями.

Для забезпечення безпечної експлуатації ПС корпусу обладнання повинні бути підключені до шини заземлення.

3.4.2 Охоронна сигналізація.

Для захисту приміщень спроектованої компанії від несанкціонованого проникнення сторонніх осіб передбачити на кожне важливе приміщення по одному рубежу охоронної сигналізації.

Тип датчиків – "Інфрачервоні датчики руху + датчик розбиття скла Crow SWAN PGB".

Передбачити розбиття всіх важливих приміщень компанії на самостійні зони охорони. Передбачити можливість контролю, взяття – зняття зон з охорони черговим персоналом на посту охорони.

Охоронну сигналізацію побудувати на основі обладнання системи безпеки Тирас 16.64 П.

Живлення установок охоронної сигналізації в частині забезпечення надійності здійснюється за I категорії електропостачання. Основним джерелом електропостачання приладу приймально-контрольного передбачити мережу напругою 220В (від окремої групи розподільного щита). В якості резервного джерела електроживлення використовувати джерело резервного живення з акумуляторними батареями. Корпуси обладнання охоронної сигналізації повинні бути підключені до шини заземлення.

3.4.3 Система відеоспостереження.

Система повинна бути виконана на базі 16-ти канальних цифрових відеореєстраторів. Передбачити ємність НDD достатню для зберігання відеоархіву глибиною 30 днів. Кабельну розводку зробити крученою парою.

Передбачити обладнання, яке забезпечує кольоровий / чорно-білий режими, які вирішують завдання виявлення, розпізнання і ідентифікацію.

Проектована система відеоспостереження повинна забезпечити огляд за:

- входами на 5-тий поверх бізнес-центру (ідентифікація)

- приміщеннями з важливою інформацією (ідентифікація)

Передбачити резерв в системі для підключення 6 відеокамер.

Живлення системи відеоспостереження в частині забезпечення надійності здійснюється за I категорії електропостачання. Основним джерелом електропостачання відеонакопичувального обладнання прийняти мережу напругою 220В (від окремої групи розподільного щита). В якості резервного джерела електроживлення використовувати джерело резервного живлення з акумуляторної батареї.

3.4.4 Система контролю і управління доступом.

Система контролю і управління доступом (СКУД) призначена для виключення доступу сторонніх у службові та адміністративно побутові приміщення, автоматизації проходу, контроль робочого часу, управління режимами доступу і повноваженнями суб'єктів доступу. Управління системою здійснюється з приміщення охорони.

Місця установок СКУД:

- приміщення з особливо важливими документами (на вхід та на вихід зчитувачі магнітних карт)

Устаткування СКУД підключити до джерел безперебійного живлення для виключення втрати інформації і збоїв системи. Основним джерелом електропостачання передбачити мережу напругою 220В (від окремої групи розподільного щита). В якості резервного джерела електроживлення використовувати джерело резервного живлення з акумуляторної батареї. Корпуси обладнання охоронної сигналізації повинні бути підключені до шини заземлення.

3.4.5 Система резервного електроживлення

Передбачити автономне живлення усіх підсистем з можливістю роботи 16 години.

3.4.6 Система вентиляції та установка металевих грат.

Металеві грати непотрібні, так як ймовірність проникнення через вікна дуже мала.

3.5 Порядок контролю та приймання системи

Приймання системи повинно здійснюватися на підставі випробувань.

Повинні бути проведені наступні види випробувань системи:

- попередні випробування;

- дослідна експлуатація;

- приймальні випробування.

Порядок приймання робіт

Місце проведення випробувань – Комерційне підприємство “Олівець”.

Випробування системи повинні проводитися на технічних засобах замовника.

Терміни

Попередні випробування, дослідна експлуатація та приймальні випробування проводяться протягом 3 місяців з дати початку третьої стадії робіт.

Учасники

Для проведення випробування формується комісія з представників замовника и виконавця.

Умови початку і завершення етапів випробувань

Умовою початку проведення випробувань є готовність системи до проведенню випробувань, наявність програми і методики випробувань, що включають перевірочні тести.

Зауваження та пропозиції замовника, а також виявлені недоліки, що виходять за рамки технічного завдання, усуваються у відповідності з умовами контракту або договором про технічну підтримку і не впливають на терміни завершення випробувань. Виявлені на етапі дослідної експлуатації зауваження і недоліки в реалізації технічного завдання усуваються виконавцем в рамках державного контракту.

Збільшення передбачених термінів проведення випробувань внаслідок відсутності учасників проведення випробувань з боку замовника, збільшення термінів усунення недоліків в програмі, проводиться за погодженням сторін.

Додатковою умовою початку приймальних випробувань є усунення узгодженого переліку недоліків , виконуваних виконавцем в рамках домовленості.

Завершенням випробування вважається підписаний Замовником акт приймання випробувань із зазначенням (за необхідності) зауважень, що виходять за рамки технічного завдання і усуваються на етапі доопрацювання та технічного супроводу системи відповідно до умов державного контракту або договором про технічну підтримку.

3.6 Склад і зміст підготовчих робіт

Вимоги не пред'являються.

3.7 Вимоги до документування

Технічна документація повинна бути представлена замовнику на машинному носії.

Текстові документи повинні відповідати внутрішньому стандарту Виконавця на оформлення документів .

Всі документи повинні бути випущені українською мовою. Окремі документи можуть містити записи латинськими літерами (найменування полів баз данних , текст програм і т.д.).

Склад документів на загальне програмне забезпечення, що постачається в комплекті з системою, повинні відповідати комплекту поставки компанії – виробника.

Перелік підлягають передачі документів

- інструкція по роботі з системою;

- керівництво користувача;

- керівництво адміністратора.

3.8 Джерела розробки

Розробка технічного завдання виконана на підставі методичних та організаційних матеріалів:

- http://pozhproekt.ru/articles/teoreticheskij-minimum-proektirovshhika-ops-chast-2

ЗАМОВНИК

Генеральний директор комерційної компанії “Олівець”

__________Басов Віктор Євгенович.

4 ОХОРОННО – ПОЖЕЖНА СИГНАЛІЗАЦІЯ

1. Завдання

1. Провести аналiтичне порiвняння 3-х охоронно-пожежних систем. Данi звести в зведену таблицю. Пiсля на пiдставi отриманої iнформацiї обгрунтувати вибiр однiєї з представлених систем охоронно-пожежної сигналiзацiї. При виборi системи враховувати площу i призначення примiщень, визначених за варiантом, висоти i iншi параметри.

2. Привести короткий опис системи з розкриттям функцiональностi основних модулiв системи (централi, типи датчикiв, лiнiї зв’язку, виконавчі пристрої i т.д.).

3. Привести структурну схему системи охоронно-пожежної сигналiзацiї

4. Обгрунтувати вибiр охоронних i пожежних датчикiв в системi ОПС.

5. Привести умовнi позначення елементiв охоронно-пожежних систем.

6. Виходячи з ТЗ i планiв примiщення, а також вимог до розмiщення даного обладнання провести вибiр мiсць розмiщення централi, датчикiв, виконавчих пристроїв та лiнiй зв’язку мiж ними.

7. Провести розрахунок струмових навантажень по лiнiях живлення сповiщувачiв ОПС.

8. На планi примiщення показати розмiщення елементiв системи.

9. Привести специфiкацiю i розрахувати вартiсть ОПС.

4.2 Теоретична частина

Пiд системою охоронно-пожежної сигналiзацiї слiд розумiти цiлий комплекс технiчних пристроїв, якi сприяють своєчасному виявленню, обробці та передачi надiйшовших сигналiв про початок загоряння, порушення доступу в примiщеннi, подачi певних команд, автоматично приводять у дію механiзм включення установок пожежогасiння, виклик охорони на мiсце злому, а також забезпечення спрацьовування протидимного захисту та iнших пристроїв, необхiдних для комплексного забезпечення безпеки на об’єктi.

Мета установки систем пожежної сигналiзацiї - забезпечення автоматичного виявлення об’єкта загоряння, своєчасне включення систем, iнформують людей про пожежу чи проникненнi на об’єкт, що забезпечують локалiзацiю або захист.

Автоматичнi системи пожежної сигналiзацiї, що встановлюються на об’єктах, повиннi вiдповiдати наступним вимогам:

- забезпечувати пiдвищену надiйнiсть i своєчаснiсть подачi сигналів (сповiщення) про виникнення пожежi;

- мати автоматичне регулювання посилення i ступiнчасте регулювання чутливостi встановлених датчикiв;

- не перевищувати встановлену санiтарними нормами радiоактивнiсть iонiзацiйних сповiщувачiв;

- мати можливiсть збору та передачi сигналiв з розрiзнених приймачів на центральний диспетчерський пульт;

- автоматично контролювати справнiсть кожного датчика, включеного в систему сигналiзацiї i стан сповiщувачiв;

- мати можливiсть повної автоматизацiї охоронно-сигналiзацiйного процесу за рахунок застосування нового програмного забезпечення;

- автоматично контролювати i визначати дiлянку, на якiй виникло пошкодження;

- вести автоматичний контроль i облiк справностi функцiонування всiх

складових системи пожежної сигналiзацiї.

Системи пожежної сигналiзацiї можуть бути:

а) Адресна. Основною вiдмiннiстю адресної системи пожежної сигналiзацiї вiд порогової вважається алгоритм, за яким вiдбувається зв’язок контрольної панелi зi сповiщувачем. В той час, як контрольна панель в порогової системi пожежної сигналiзацiї весь час «чекає» сигналу про змiну стану датчика пожежної сигналiзацiї, в адресному системi пожежної сигналiзацiї контрольна панель лише перiодично посилає запити на пiдключення пожежнi оповiщувачi. Мета запитувиявити їх стан. До переваг даної системи вiдносяться: оптимальне спiввiдношення цiна - якiсть, контроль працездатностi всiх пожежних сповiщувачiв, що входять в систему, постiйна iнформованiсть. Вагомий недолiк - пiзнiше виявлення загоряння.

б) Порогова. У данiй системi кожен пожежний сповiщувач має поріг спрацьовування. Наприклад, тепловий сповiщувач при досягненнi заданої температури навколишнього середовища подає вiдповiдний сигнал на контрольну панель пожежної сигналiзацiї. Друга вiдмiнна риса порогових систем - радiальна топологiя побудови шлейфiв сигналiзацiї. Що це значить? Вiд контрольної панелi в рiзнi боки йдуть кабелі пожежних шлейфiв - променiв. У кожен такий промiнь включають близько 20-30 датчикiв, при спрацьовуваннi одного з них контрольна панель вiдображає номер променя, до якого приєднаний спрацював пожежний сповiщувач. Перевагою таких систем є низька вартiсть. До недолiкiв можна вiднести такi фактори, як: вiдсутнiсть контролю працездатностi датчикiв, низька iнформативнiсть отриманих сигналiв від датчикiв, пiзнiше виявлення пожежi.

в) Адресно-аналогова. В автоматичних системах пожежної сигналізації аналогова технологiя є самою просунутою. Данi системи пожежної сигналiзацiї володiють рядом достоїнств i переваг, якi є тiльки у них. Головною вiдмiннiстю цих систем є те, що рiшення про стан на пiдконтрольному об’єктi приймає контрольна панель, а не датчик. Комп’ютеризований контрольний пульт є складним обчислювальним пристроєм, який виробляє безперервний опит пiдключених датчикiв (звiдси ж i назва «аналоговий» - безперервний). Отриманi данi система аналiзує. Далi, в залежностi вiд отриманого аналiзу, приймає остаточне рiшення. Наприклад, датчики тепла весь час передають значення температури навколишнього середовища на контрольну панель. Панель стежить за величиною цього значення i динамiкою його змiни. Це єдина система пожежної сигналiзацiї, яка дозволяє виявляти вогнища загоряння на самих раннiх стадiях розвитку, тим самим запобiгаючи можливу шкоду. Ефективнiсть виявлення вогнища спалаху подiбних систем в 15-20 разiв вище, нiж у iнших. До переваг сигналiзацiй такого роду вiдноситься: раннє виявлення загорянь, контроль працездатностi пожежних сповiщувачiв. До недолiкiв можна вiднести лише вiдносну дорожнечу обладнання.

Система охоронної сигналiзацiї (ОС) - це сукупнiсть взаємопов’язаних технiчних засобiв для виявлення ознак знаходження порушника на об’єктах, що охороняються, збору, обробки, передачi i представлення в заданому виглядi iнформацiї споживачам. Будь-яка система охоронної сигналізації складається з датчикiв (сповiщувачiв), якi безпосередньо контролюють охороняєму зону, а в разi тривоги видають електричний сигнал; приймально-контрольних приладiв (пультiв-концентраторiв), якi обробляють цей сигнал за допомогою вбудованих мiкропроцесорiв i визначають всi подальшi дії (включення сирени або автодозвону i т.п.), а також виконавчих пристроїв, до яких вiдносяться звуковi або свiтловi оповiщувачi, блоки iндикацiї, принтери для роздруку протоколу подiй i т.п. Для зручностi всi датчики об’єднуються в зони. Кiлькiсть зон, що охороняються залежить вiд вимог до рівня безпеки на об’єктi. В даний час має мiсце тенденцiя до зменшення кiлькостi сповiщувачiв в однiй зонi, що охороняється. Бiльш того, з метою визначення точного мiсця проникнення на об’єкт i мiсцеположення зловмисника, в однiй зонi, що охороняється прагнуть розмiстити один сповiщувач .

4.3Порiвняльна характеристика 3-х охоронно-пожежних систем

Приймально-контрольний охоронно-пожежний прилад	ППК Тірас 16.64П+ ВПК Тірас 16.64 П	Орион 16	PC 1616 CLC
Режим використання	Автономний Централізований	Автономний Централізований	Автономний Централізований
Кількість зон	16	16	6
Максимальна кількість зон	64	32	16
Електроживлення	220 (+22-33)В частота 50 (±1)Гц	220(+22-33)В частота (50±1)Гц	220 (+22-33)В, частота 50(±1)Гц
Коди користувача	32 і головний код	32 і головний код	32 і головний код
Робоча напруга	від 20 В до 30 В	+12 В	від 11 В до 16,5 В
Резервне електроживлення	Батарея 12 В, ємністю 18 Ач	Аккумулятор 12В, 7Ач	Батарея 12 В, ємність 14 Ач
Допустима робоча температура	від -5ºС до +40ºС	від -10°C до +40°C	від -5ºС до +45ºС
Клас захисту ІЕС 60529	ІР30	IP30	ІР30
Ціна	2560 грн.	2650 грн.	839, 22 грн.

Приймально-контрольний охоронно-пожежний прилад типу Тірас 16.64П забезпечує обслуговування від 16 до 64 зон, це більш ніж достатньо для підприємства, площа якого становить 160 м², при цьому, його ціна більш вигідна ніж в разках ППК, які порівнянні вище. Плюсом цього приладу є і висока ємність резервного електроживлення.

Пожежна безпека нашої будівлі складається з наступних компонентів:

- наявність вогнегасників і плану евакуації;

- пожежна сигналізація (сповіщувачі, світові табло), при необхідності системи димовидалення та пожежогасіння;

- наочна агітація і інструктаж з пожежної безпеки.

Таблиця 4.2 – Умовні позначення використаного обладнання

	Сирена "Циклоп 1"
	Прилад приймально-контрольний охоронно-пожежний “Тірас-16-64П”
	Сирена “Страж М-203”
	Кнопка UT-54 подачі тривоги
	Кнопка пожежної сигналізації СПР “Тірас”
	Датчик магнітоконтактний “ГЕРКОН” (СМК-1Е)
	Сповіщувач пожежний димовий автономний “АРТОН” (СПД-3.2)
	Датчик руху “Страж” (П-314У)
	Датчик руху комбінований “Crow SWAN PGB”

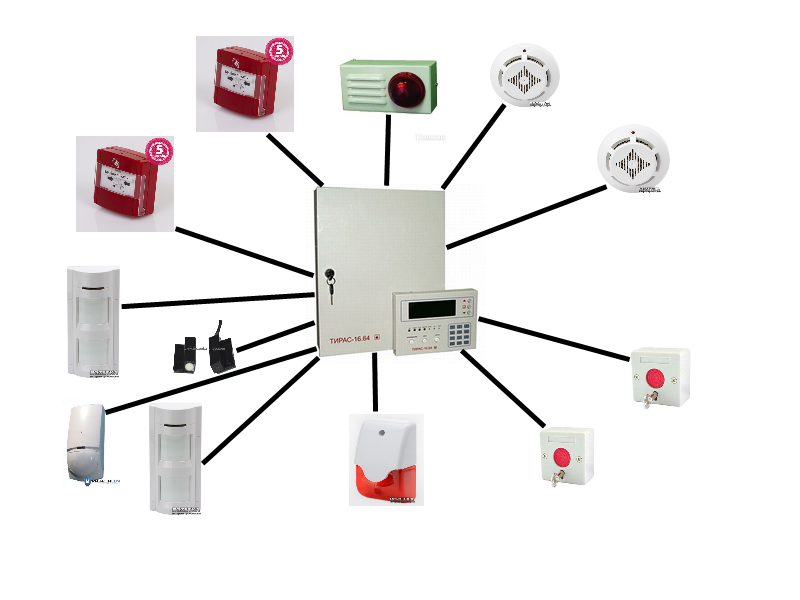

Рисунок 4.1 – Структурна схема охоронно-пожежної сигналізації

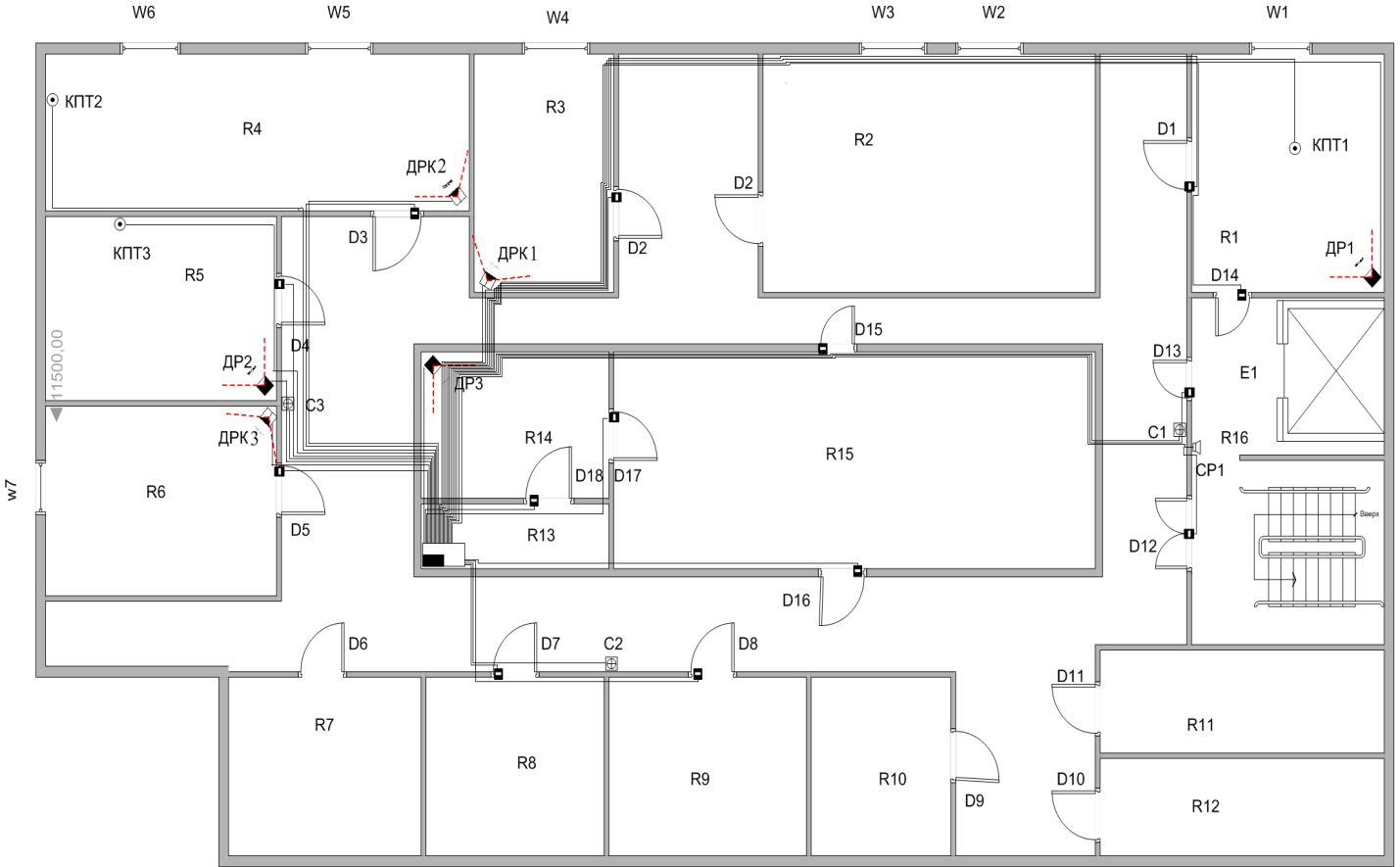

Рисунок 4.2 – Розташування системи охоронної сигналізації

Рисунок 4.3 – Розташування системи пожежної сигналізації

4. Розрахунок струмових навантажень сповiщувачiв

Розрахунок струмових навантажень по лiнiях живлення сповiщувачiв, пультiв управлiння, розширювачiв зчитувачiв, електрозамкiв та iнших пристроїв i блокiв проектованої системи виконується для правильного вибору перетину проводiв i кабелiв, а так само джерел живлення, проектованої системи з метою її нормального функцiонування в процесi експлуатацiї. Такий розрахунок особливо актуальний, якщо вiд одного джерела живлення здiйснюється живлення десятка i бiльше споживачiв, особливо з струмом споживання бiльше 50 мА, або довжина лiнiї живлення становить кілька десяткiв, а то й сотнi метрів .

Початкові данні (система охоронно сигналізації):

1. Кількість сповіщувачі типу:

- “Страж П-314У” – 3 шт.;

- “Crow SWAN PGB” – 3 шт.;

- “ГЕРКОН СМК-1Е” – 14 шт..

2. Максимальний споживаній струм одним сповіщувачем “Страж П-314У” – 24 мА, “Crow SWAN PGB” – 24 мА, “ГЕРКОН СМК-1Е” – 0,03 мА.

3. Загальний споживаний струм всіма сповіщувачами:

- “Страж П-314У” – 3 шт. • 24 мА = 72 мА = 0,072 А;

- “Crow SWAN PGB” – 3 шт. • 24 мА = 72 мА = 0,072 А;

- “ГЕРКОН СМК-1Е” – 14 шт. • 0,03 мА = 0,42 мА = 0,00042 А.

4. Опір постійному струму однієї жили кабелю UTP 2х2x0,5 дорівнює 88 Ом на 1 кілометр, або 0,088 Ом на один метр, та опір постійному струму однієї жили кабелю ALARM 4х0,22 дорівнює 100 Ом на 1 кілометр, або 0,1 Ом на один метр.

5. Довжина жили живлення до найдальшого сповіщувача (туди і назад) складе 20 м * 2 = 40 м.

Розрахуємо за законом Ома, які втрати напруги будуть в кабелі UTP 2х2x0,5 та в кабелі ALARM 4х0,22 при вказаних вище початкових даних:

U = J * R = 0,072 А* 40 м * 0,088 Ом = 0,25 В.

U = J * R = 0,072 А* 40 м * 0,088 Ом = 0,25 В

U = J * R = 0,00042 А* 40 м * 0,1 Ом = 0,00168 В

Таким чином, втрати в лінії живлення до найдальшого сповіщувача “Страж П-314У” та “Crow SWAN PGB” складуть 0,25 вольта. Отже, до сповіщувача буде підведена наступна напруга:

U =12В – 0,25 В = 11,75 В , де 12 B вихiдна напруга джерела живлення. Для бiльшостi сповiщувачiв нижнiй порiг робочої напруги дорівнює 9 вольтам. А втрати в лінії живлення до найдальшого сповіщувача “ГЕРКОН СМК-1Е” складуть 0,00168 вольта. Отже, до сповіщувача буде підведена наступна напруга:

U =12В – 0,00168 В = 11,99832В.

При можливих вiдхиленях вихідної напруги джерела живлення (в першу чергу в бік зменшення) може призводити до нестійкої роботи i помилкових спрацьовувань найбiльш вiддалених сповiщувачiв. У даному випадку для живлення сповiщувачiв вибраний правильний дрiт з великим перетином жили.

Початкові дані (система пожежної сигналізації):

1. Кількість сповіщувачів типу “АРТОН СПД-3.2” – 19 шт.

2. Максимальний споживаний струм одним сповіщувачем - 22 мА.

3. Загальний споживаний струм усіма сповіщувачами: 22 мА – 19 шт. = 418 мА =0,41 А.

4. Опір постійному струму однієї жили кабелю UTP 2х2x0, 5 дорівнює 88 Ом на 1 кілометр, або 0,088 Ом на один метр.

5. Довжина жили живлення до найдальшого сповіщувача(туди і назад)

складе 20м * 2 = 40 м.

Розрахуємо за законом Ома, які втрати напруги будуть в цьому кабелі при вказаних вище початкових даних:

U = J * R = 0,41 А* 40 м * 0,088 Ом = 1,4432 В.

Таким чином, втрати в лінії живлення до найдальшого сповіщувача складуть 1,4432 вольта. Значить, до сповіщувача буде підведено наступну напругу:

U =12В – 1,4432 В= 10,5568 В , де 12 B вихiдна напруга джерела живлення. Для цього сповiщувача нижнiй порiг робочої напруги дорівнює 10 вольтам. При можливих вiдхиленнях вихiдної напруги джерела живлення (в першу чергу в бiк зменшення) може призводити до нестiйкої роботи i помилкових спрацьовувань найбiльш вiддалених сповiщувачiв. У даному випадку для живлення сповiщувачiв вибраний правильний дрiт з великим перетином жили.
