Раздел VI Защитное заземление аппаратуры и оборудования на киноустановке.

Заземление оборудования на киноустановках должна быть выполнено в соответствии с требованиями «Правил устройства электроустановок» (ПУЭ-76, гл.1-7). В соответствии с ПУЭ кинотеатры относятся к электроустановкам низкого напряжения наиболее распространенное напряжение питания таких электроустановок -380/220В. Электросеть выполняется с глухозаземлённой нейтралью или с глухозаземлённым выводом источником однофазного тока. На таких электроустановках в соответствии с ПУЭ-76 выполняется защитное заземление с целью обеспечения надёжного автоматического отключения в максимально короткий срок от электросети всех металлических не токоведущих частей кинотехнологического оборудования, которые могут оказаться под напряжением в аварийном режиме. Заземляющее устройство – совокупность заземления и заземляющих проводников. Сопротивление этого первичного заземляющего устройства в электроустановках до 1000В и при n = 380/220В с глухозаземлённой нейтралью должно быть не более 4 Ом.

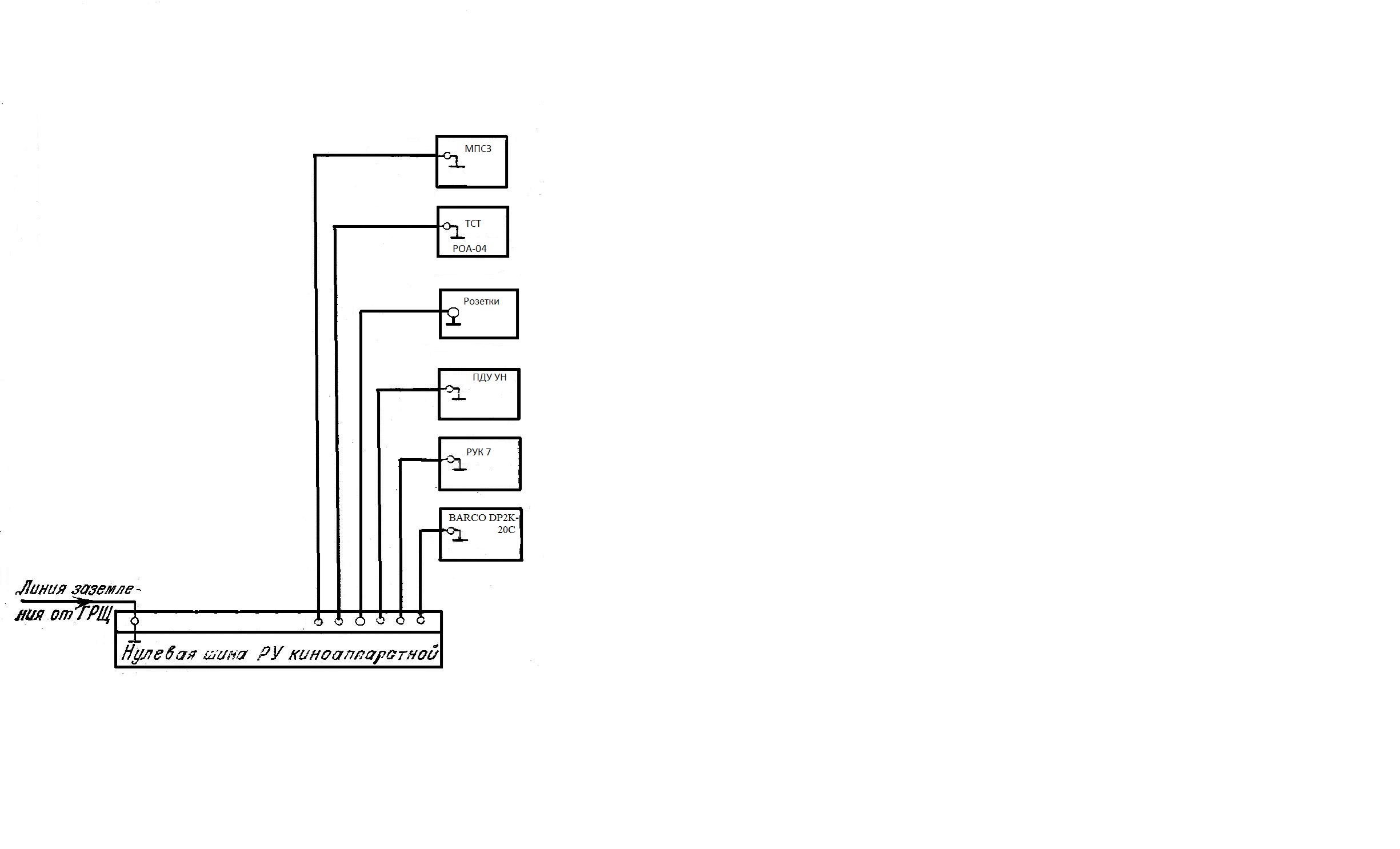

Для повышения надёжности цепи заземления делается повторное заземление нулевых проводов присоединяем магистрального провода заземляющего устройства к общей нулевой шине ГРЩ. Сопротивления этого повторного заземляющего устройства должно быть не более 10 Ом.

Расчёт системы защитного заземления. Рассчитываем защитное заземление на киноустановке, если питающая сеть 3N 380 с глухозаземлённой нейтралью.

1 В качестве искусственных заземлений выбираем вертикально забитые стальные оцинкованные трубы длиной 2,5м диаметром 50мм (2 дюйма) при заглублении на глубину 2м.

2 Трубы размещаем в ряд с отношением расстояния между электродами к их длине, равным 1 (трубы забиты на расстоянии 2,5м друг от друга).

3 В качестве грунта выбираем глину с ρ=6000 .

4 Определяем по упрощенной формуле сопротивления растеканию тока одиночного заземления R=0.00308*ρ = 0.00308*6000 = 18.48 Ом

5 По полученной величине R = 18,48 Ом и заданной r_з1≤4Ом и r_з2≤10Ом на киноустановке применяется первичное и повторное заземление нулевого провода определяем число заземлений n и коэффициент использования ή сложного заземления:

n1*ή1 = n2*ή2 =

После расчёта мы получим произведения n1*ή1 и n2*ή2 равные 4,62 и 1,848. По таблицы 2 выбираем ближайшее произведение n*ή

2*0,85=1,7; 2*0,91==1,82; 2*0,94=1,88;

4*0,73=2,92; 4*0,83=3,32; 4*0,89=3,56;

4*0,69=2,76; 4*0,78=3,12; 4*0,85=3,4;

6*0,65=3,9; 6*0,77=4,62; 6*0,85=5,1;

6*0,61=3,66; 6*0,73=4,38; 6*0,8=4,8;

10*0,59=5,9; 10*0,74=7,4; 10*0,81=8,1;

10*0,56=5,6; 10*0,67=6,7; 10*0,76=7,6;

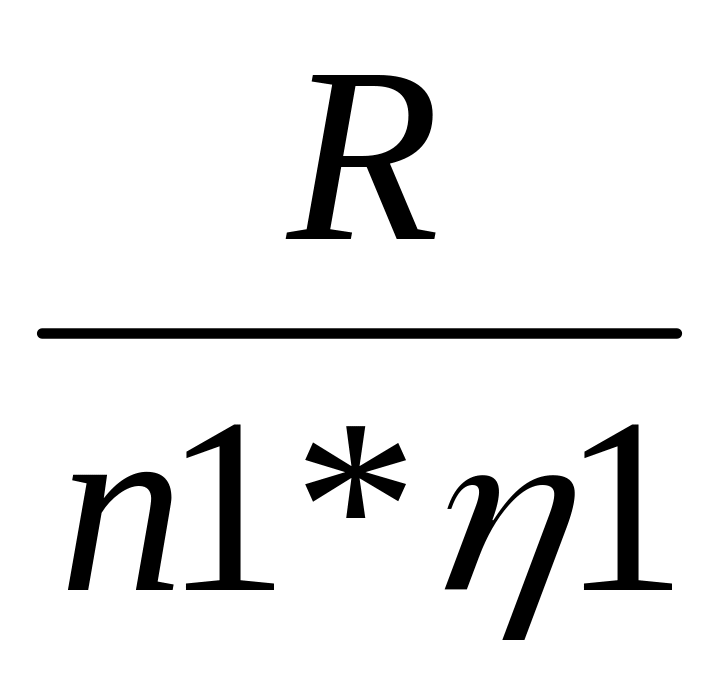

Как видно из данного расчёта ближайшими произведениями для n1*ή1 являются: 1) 3,66; 2) 4,62; 3) 5,1; 4) 4,8. Делаем проверку выбранных n1*ή1, чтобы r_з1 было меньше 4 Ом

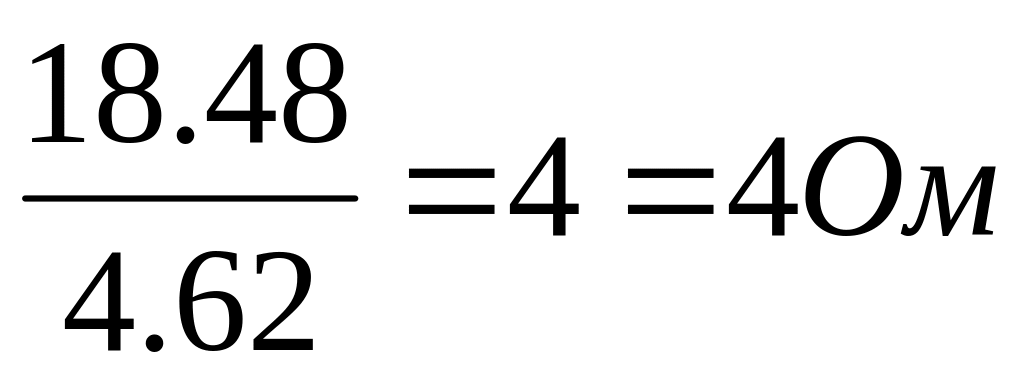

r_з1 = 1) r_з1 = >4 Ом; 2) r_з1 = ;

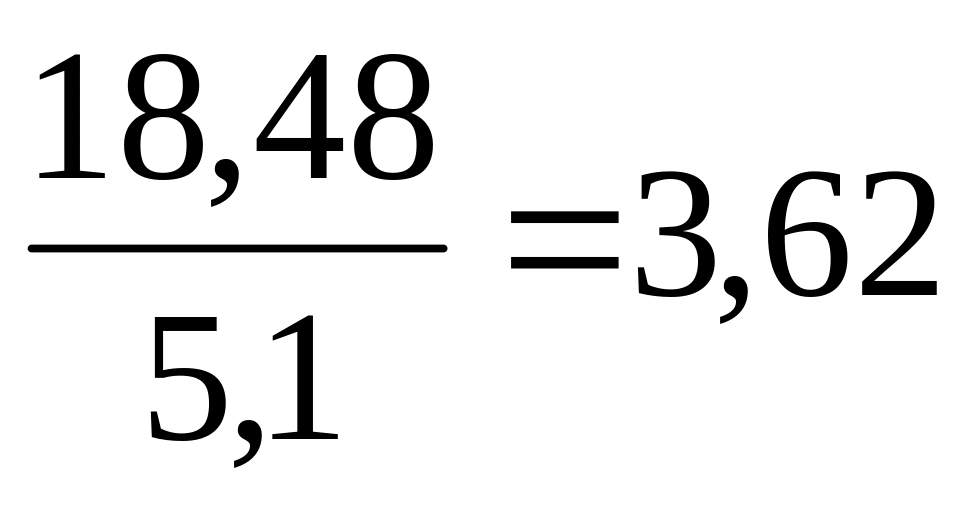

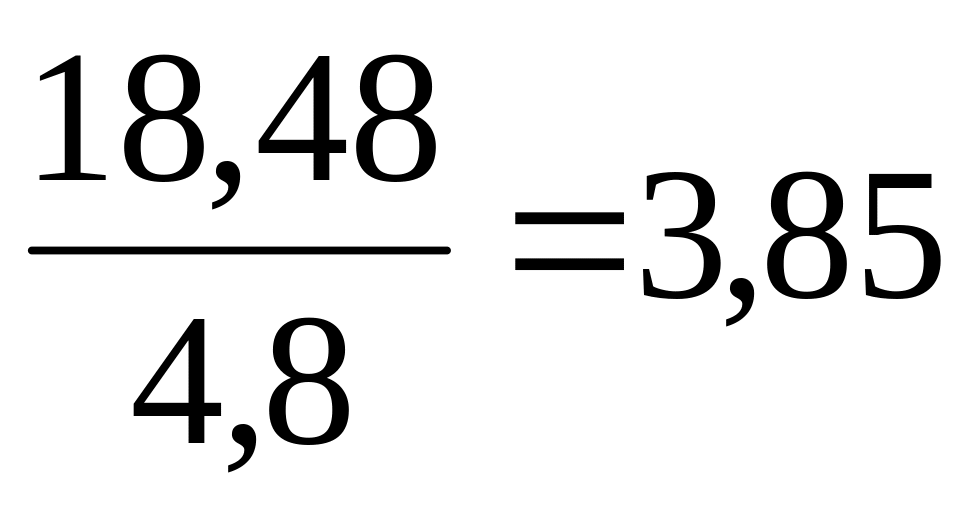

3) r_з1 = <4 Ом; 4) r_з1 = <4 Ом

Следовательно условия r_з1<4 наиболее удовлетворяет произведение 5,1 то есть n1=6 и ή1=0,85.

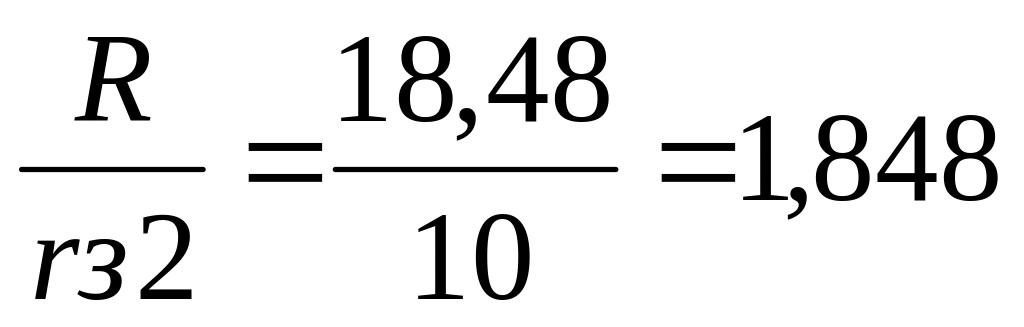

Ближайшими произведениями для n2*ή2 является: 1) 1,7; 2) 1,82; 3) 1,88.

Делаем проверку выбранных n2*ή2, чтобы r_з2 было меньше 10 Ом.

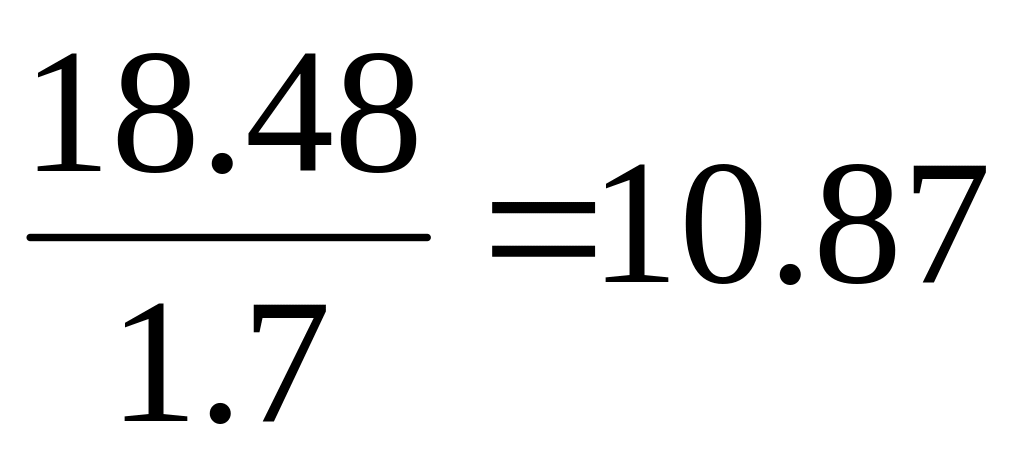

r_з2 = 1) r_з2 = >10 Ом; 2) r_з2 = >10 Ом;

3) r_з2 = <10 Ом

Следовательно r_з2<10 Ом удовлетворяет только последнее произведение 1,88, т.е. n2 = 2 и ή2 = 0,94.

Получив значения r_з1 и r_з2 меньше r заданного, что удовлетворяет требованиям ПУЭ.
