2.4. Построение продольного разреза зрительного зала с выполнением подъема пола.

Определение профиля пола по кривой производится следующим образом.

Необходимо на продольном разрезе зрительного зала указать размещение киноэкрана положение первого ряда зрительских мест и провести вертикальную линию, соответствующую положению каждого ряда зрительских мест. Затем все зрительские ряды вдоль зала разбить на два отрезка ( от 6 до 9 м).

В связи с тем, что зрительские места в данном случае невозможно разбить на два отрезка, а один получается больше 10 м, то уровень пола выполняется ступеньками на 15 сантиметров.

Раздел III Расчет и выбор комплекса кинотехнологического оборудования.

В соответствии с КТД – У – 92 – 001: 2005 ………………………..

Расчет необходимогосветового потока кинопроектора производится по формуле:

Ф=(3,14хК1хК2/Кзх фр ) х SэхL с

Выбран цифровой DLP проектор NEC NC900C с 2-х кВт лампой. Лампа обеспечивает яркость 9000 лм для киноэкранов шириной до 8-ти метров. Лампа будет работать не на полную мощность, а на номинальных своих параметрах, что обеспечивает наилучшие ее характеристики.

3.2 Выбор комплекса звуковоспроизводящей аппаратуры.

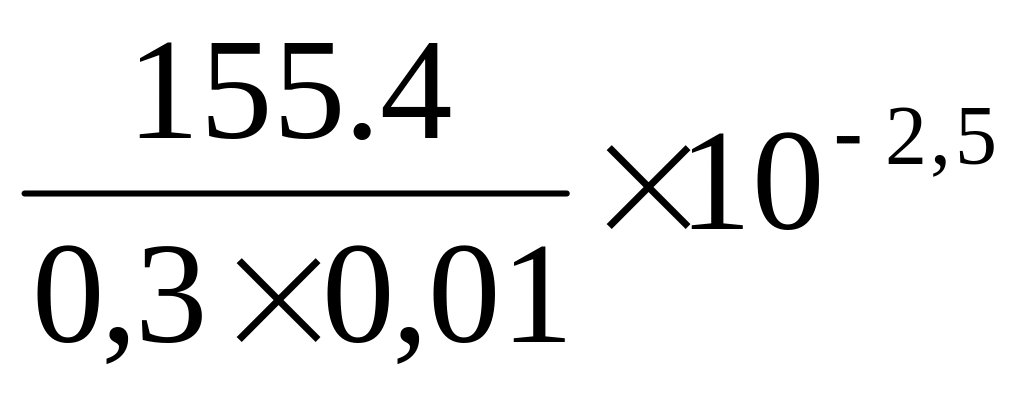

Для выбора комплекса звуковоспроизводящей аппаратуры производится ориентировочный расчет необходимой выходной мощности усилителя :

Р_эл=0,04 = 0,04 = 6,2 Вт

V=SH = 423,7=155,4м³.

где: Т – оптимальное время реверберации .

- КПД громкоговорителей – 1%.

l- заданный уровень силы звука dB от условно принятого нулевой уровень –12dB

l₀=10^-12 Вт/м² 90 dB для зала менее 300 мест .

Исходя из этого расчёта выбираем звуковоспроизводящий комплекс так как исходя из технических характеристик комплекса номинальная выходная мощность каждого канала.

В комплект входит:

- 6 усилителей DS1000;

- 3 усилитель DS2000;

- 1 усилитель DS3200;

- Цифровой процессор Dolby CP750;

- громкоговорители JBL 4895; MSL-4; MSL-6; CQ 2; JBL 4897; PSW-6; MS-112;

- соединительные кабеля идут в комплекте с комплексом;

- стойка рэковая, для монтажа всего оборудования – 48U.

Усилители будут работать в своем минимальном режиме, что обеспечивает наилучшие характеристики звуковоспроизведения и долговечность работы усилительных элементов.

3.3 Выбор электрораспределительных устройств.

Электропитающее устройство выбирается с учётом электрической мощности и режима питания источника света цифрового кинопроектора NEC NC900C. Электрораспределительное устройство должно обеспечивать распределение электрической энергии………….выбирается .

3.4 Выбор вспомогательного оборудования.

Компьютер

Пульт дистанционного управления – ПДУ-УН, 1 шт.

Механизм предэкранного занавеса – МПСЗ, 1 шт.

Темнительное устройство – РОА-04, 1шт.

Бра – НБО-06-60, 1шт.

Розетка с заземляющим контактом, 15 шт.(5 тройных, 3 из которых идут на рэковую стойку, одна – на стойку под проектор).
