Развертывание и свертывание мастерской
Место для развертывания ПРХМ-1М указывает начальник мастерской.
Оно должно обеспечить:
скрытность размещения мастерской;
возможность быстрого въезда на рабочую площадку и выезда с нее;
наличие источника воды;
пожарную безопасность;
удобство размещения выносного оборудования.
В зависимости от объема, характера и обстановки мастерская развертывается частично или полностью.
Для развертывания мастерской необходимо:
выбрать ровную горизонтальную площадку 70х70 м;
оборудовать укрытие для л/состава, машины, прицепа и ремфонда;
развернуть (обозначить) при необходимости площадку для ДДД ремонтного фонда;
оборудовать пути подъезда к месту размещения мастерской;
оборудовать блиндажи или землянки для хранения ГСМ, красок и растворителей;
поставить мастерскую на площадку;
развернуть палатки;
разместить в одной палатке градуировочное оборудование;
разместить в другой палатке оборудование для организации ремонта СИЗ;
установить оборудование на площадке для ремонта спецмашин и комплектов;
заземлить кузов и прицеп мастерской;
подготовить к работе оборудование, инструмент, приспособление и разместить их на рабочих местах;
вынести из мастерской и прицепа ГСМ, лаки, краски и растворители;
развернуть кабельную сеть;
подключить выносные потребители электроэнергии и проверить состояние электрооборудования мастерской.

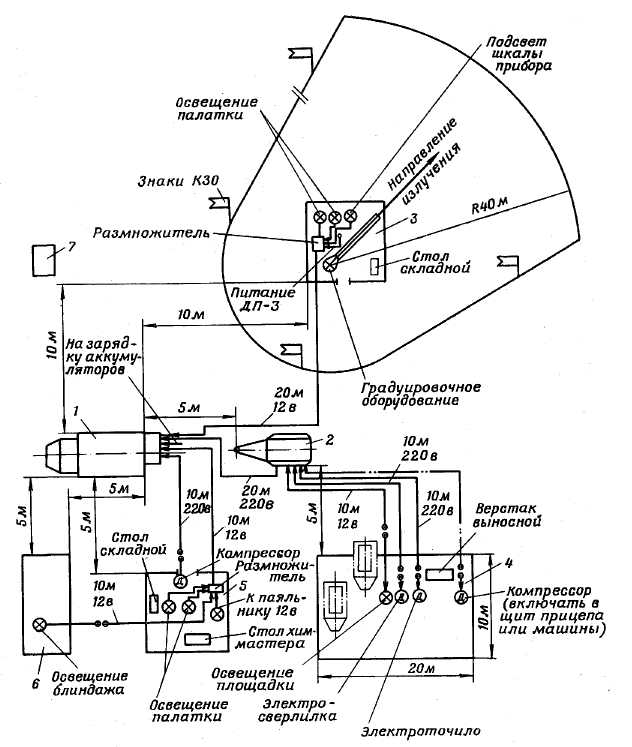

Схема развертывания
ПРХМ-1М: 1
– автомобиль; 2 – прицеп; 3 – палатка
с градуировочным оборудованием; 4 –
площадка для ремонта спецмашин; 5 –
палатка для ремонта средств защиты и
приборов; 6 – блиндаж для личного
состава; 7 – землянка (окоп) для горючего
и смазочных материалов
Подвижная ремонтная химическая мастерская ПРХМ-Д предназначена для проведения технического обслуживания и текущего ремонта ВиС РХБЗ, а также среднего ремонта приборов РХР, комплектов специальной обработки и средств индивидуальной защиты.
Принята на снабжение в 1979 году.
Технические характеристики
Среднесуточная производительность мастерской по текущему ремонту: |
|
приборов РХБ разведки, штук комплектов специальной обработки, комплектов средств индивидуальной защиты, комплектов специальных машин войск РХБ защиты, единиц |
35-37 7-10 12-15 1 |
Время развертывания /свертывания, ч |
1,5/1,5 |
Масса, кг |
9122 |
Расчет, чел. |
6 |
Особенности конструкции:

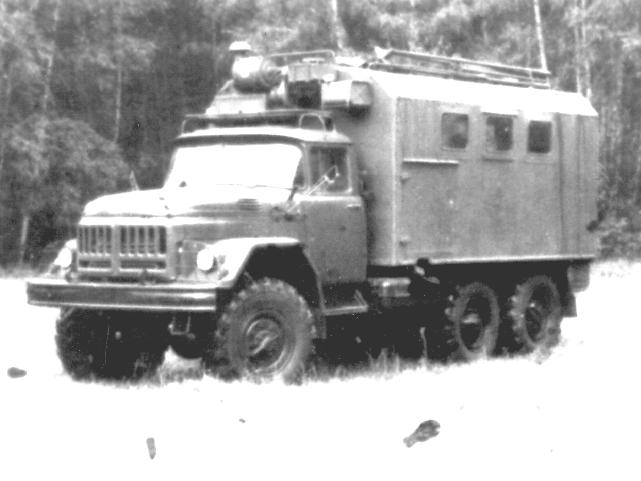

Мастерская смонтирована на базе автомобиля ЗИЛ-131 с кузовом типа КУНГ (КМ-131).
Мастерская состоит из следующих основных частей: шасси ЗИЛ-131 с коробкой отбора мощности, кузов К-131и или КМ-131 с оборудованием для отопления, освещения и вентиляции, электрооборудование, технологическое оборудование, приборы, приспособления и инструмент. В состав электрооборудования входит генератор переменного трехфазного тока мощностью 12 кВт с приводом от двигателя базового шасси через коробку отбора мощности.
Технологическое оборудование ПРХМ-Д, приборы, приспособления и инструмент в основном аналогичны ПРХМ-1М. Кроме того в состав ПРХМ-Д входит: комплект оборудования для ремонта ПРХР, слесарный инструмент для ремонта ГСП-11, преобразователь тока 50 Гц 220в в ток 200 Гц 36в, установка УДЗ-101УЗ для ручной дуговой сварки и заряда АКБ, состоящая из сварочного преобразователя ПД-101 и зарядно-разрядного устройства УЗР-154З, швейная машина, машина сверлильная с комплектом насадок (гайковерт, ножницы ножевые и вырубные, щетка зачистная), отопительная установка палаток, спец. инструмент для ремонта доз. приборов. Сжатый воздух для краскораспылителя используется от ресивера автомобиля. Конструкция палаток - каркасного типа.

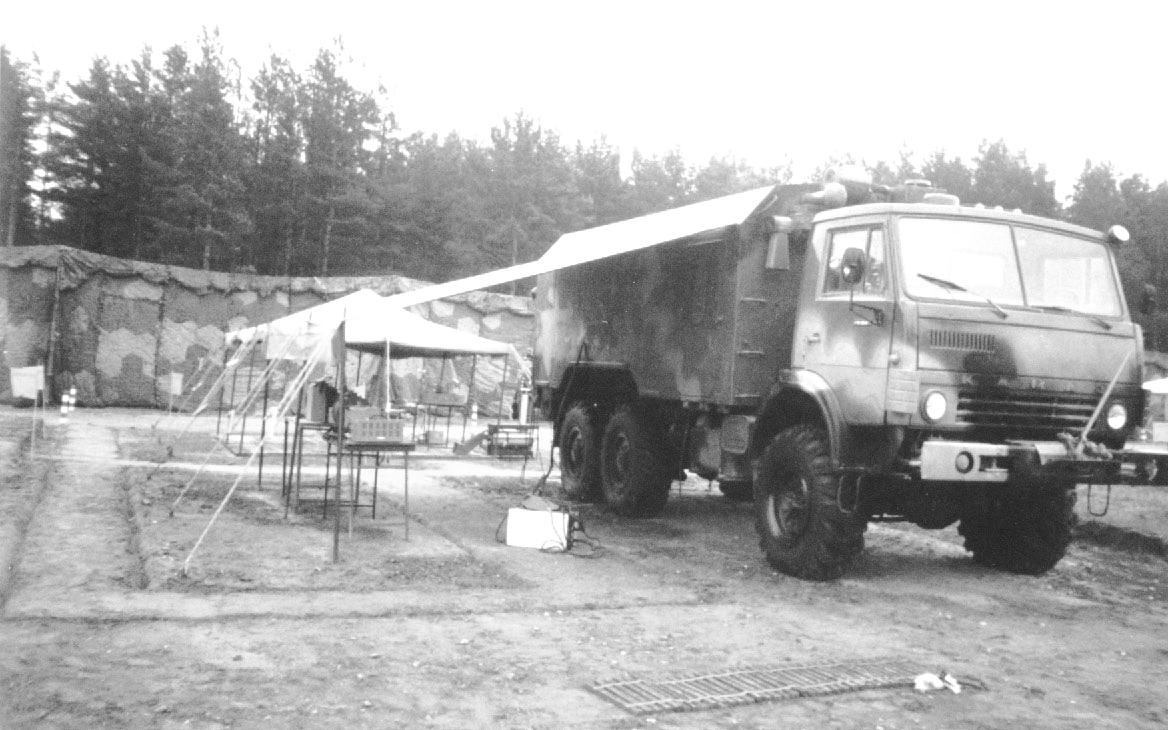

Мастерская подвижная для ремонта средств войск РХБ защиты ПМ РХБЗ-1 предназначена для диагностики и среднего ремонта встроенных и входящих в состав вооружения и военной техники приборов РХБ разведки, средств очистки воздуха и бортовых комплектов специальной обработки. Принята на снабжение взамен ПРХМ-1М.
Принята на снабжение в 2001 году.
