- •Учебные материалы Общие меры безопасности
- •Развертывание и свертывание мастерской
- •Учебно-тренировочная карта № 2 «Установка палатки» Задание
- •Учебно-тренировочная карта № 3 «Размещение градуировочного оборудования в палатке» Задание
- •Учебно-тренировочная карта № 4 «Устройство инженерных укрытий» Задание
- •Учебно-тренировочная карта № 5 «Эксплуатация электрооборудования мастерской» Задание
- •Учебно-тренировочная карта № 6 «Эксплуатация покрасочного оборудования мастерской» Задание
Учебно-тренировочная карта № 3 «Размещение градуировочного оборудования в палатке» Задание
Изучить: Назначение, состав градуировочного оборудования и порядок подготовки рабочего места мастера по поверке и градуировки ВДП в полевых условиях.
Практически выполнить: Установить градуировочное оборудование в указанном месте.
Установите градуировочное оборудование внутри палатки как указано на рис. 1
8
9
10
7
6
1
5
4
3
2
Рис.
1. Схема размещения градировочного
оборудования СО-6 в палатке: 1
– подставка для контейнеров (тумба); 2
– стол откидной;
3 – труба зрительная;
4 – размножитель;
5 – лебедка; 6 – контейнер с ИИИ; 7 –
направляющие; 8 – тележка;
9 -
градуировочный прибор;
10 – перископ.
(к занятию ЭиР ВиС РХБЗ Т2/3)
Учебно-тренировочная карта № 4 «Устройство инженерных укрытий» Задание
Изучить: Назначение, состав градуировочного оборудования и порядок подготовки рабочего места мастера по поверке и градуировки ВДП в полевых условиях.
Практически выполнить: Подготовить укрытие для мастерской и личного состава в указанном месте согласно рис. 1 и 2.

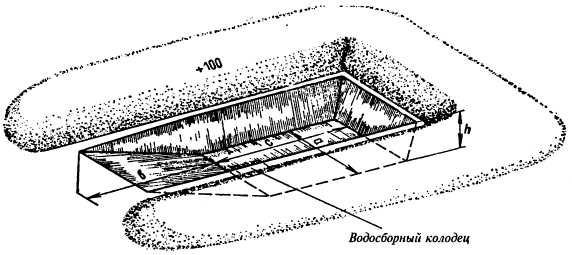

Рис. 1. Укрытие для автомобиля Размеры укрытия: а = 3,5 м; b = 4,5 м; с = 6 м; h = 1,5 м.

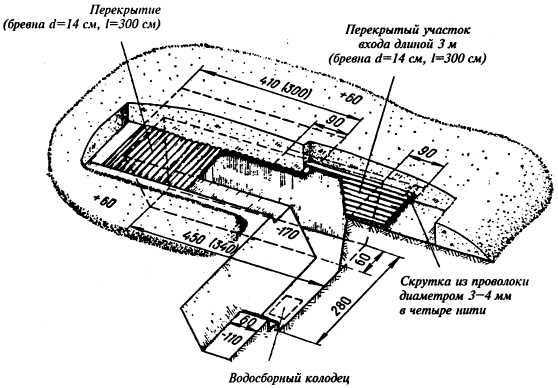

Рис. 2. Перекрытая щель на отделение (расчет, экипаж)
(к занятию ЭиР ВиС РХБЗ Т2/3)
Учебно-тренировочная карта № 5 «Эксплуатация электрооборудования мастерской» Задание
Изучить: Порядок работы с электрооборудованием мастерской, используемым при проведении ремонта приборов РХР.
Практически выполнить: Опробовать специальное оборудование мастерской, используемое при приведении ремонта приборов РХР.
Перед началом работы с электрооборудованием мастерской необходимо:
снять крышку щита с автоматической защитой, переключатель напряжения поставить в положение 220 в, латунную перемычку в щите с автоматической защитой поставить на клеммы 4—4 а;
заземлить электрооборудование мастерской;
проверить надежность автоматической защиты согласно инструкции по эксплуатации кузовов-фургонов из армированного пенопласта, имеющейся в комплекте технической документации мастерской.
Подготовить к работе бензоэлектрический агрегат. Для этого необходимо:
произвести внешний осмотр агрегата, чтобы установить видимые повреждения и ослабление крепежа;
проверить, легко ли вращается вал двигателя пусковым рычагом;
убедиться в отсутствии воды и грязи в отстойнике и бензопроводах;
заправить агрегат через воронку топливом и маслом;
присоединить силовой кабель, запустить двигатель и дать ему поработать вхолостую при минимальных оборотах до появления давления в системе смазки;
увеличить количество оборотов до 1500—2000 в минуту и дать двигателю поработать летом 2—3 мин, а зимой 4—5 мин;
открыть полностью воздушную заслонку и дать двигателю поработать на регуляторе 3—5 мин;
после запуска двигателя нажать кнопку «Возбуждение» генератора и держать ее в нажатом состоянии 1—2 сек, при этом должен возбудиться генератор, что определяется по отклонению стрелки вольтметра;
включить нагрузку поворотом выключателя в положение «Включено».
Эксплуатация селеновых выпрямителей. Узлы селеновых выпрямителей имеют электрическую защиту со стороны питания.
Селеновые выпрямители работают в режиме 12 в и 7 а. Каждая аккумуляторная батарея в 6-СТ-68-ЭМ подключена параллельно к селеновому выпрямителю ВСА-10. В работе они постоянно находятся в режиме подзарядки, если к ним не подключены потребители тока. Если потребители подключены в сеть этих аккумуляторных батарей, последние необходимо отключить от селенового выпрямителя.
Выключение производится на пульте управления в кузове мастерской средними выключателями, устанавливаемыми в положение «Выкл.».
В случае разряда аккумуляторных батарей 6-СТ-68-ЭМ при аварийных режимах заряд их производится следующим образом:
правый крайний выключатель ВСА-2 и левый крайний, выключатель ВСА-1 ставят в положение «Выкл.»; в этом случае селеновые выпрямители ВСА-10 включены в сеть 220 в;
средние выключатели ВСА-1 и ВСА-2 ставят в положение «Выкл.»; в этом случае две аккумуляторные батареи 6-СТ-68-ЭМ включены для заряда.
Заряд следует производить в течение 10 ч током 7 а, напряжение при этом не должно превышать 12 в.
Заряд аккумуляторных батарей 8КН-10 и 2ФКН-8-1 производится от селеновых выпрямителей.
Мастерская может производить одновременный заряд аккумуляторов 8КН-10 и одного 2ФКН-8-1. Для этого необходимо:
соединить кабелем № 9 щит ввода с зарядно-разрядным устройством;
отключить аккумуляторные батареи 6-СТ-68-ЭМ от селеновых выпрямителей ВСА-10, для чего средние выключатели ВСА-1 и BGA-2 на пульте управления поставить в положение «Выкл.»;
левый и правый крайние выключатели ВСА-1 и ВСА-2 поставить в положение «Выкл.»;
переключатель КН-10 верхний поставить в положение ВСА-1 (рис. 3.1);
переключатель КН-10 нижний поставить в положение «Заряд»;
две аккумуляторные батареи 8КН-10 подключить между собой параллельно и кабелем № 4 присоединить к клеммам КН-10 зарядно-разрядного устройства (рис. 3.1), зарядный ток отмечается амперметром;
переключатель ФКН 3 поставить в положение ВСА-2;
переключатель ФКН 2 поставить в положение «Заряд»;
аккумулятор 2ФКН-8-1 соединить с клеммами «ФКН» на зарядно-разрядном устройстве кабелем № 3.
Время заряда этих аккумуляторных батарей 6 ч. Ток в начале заряда батарей 8КН-10—2,5 а каждой батареи, а батарей 2ФКН-8-1—2,3 а.
Разряд аккумуляторных батарей. Разряд двух аккумуляторов 8К.Н-10, соединенных параллельно, производится 8-часовым режимом разряда на специальное сопротивление ПЭ-25 4,7 ом, которое установлено на зарядно-разрядном устройстве. Ток в конце разряда 1,25 а.
Аккумуляторные батареи 8КН-10 соединяются кабелем № 4 с клеммами КН-10 зарядно-разрядного устройства. Переключатель КН-10 верхний поставить в положение «Выкл.», а нижний — в положение «Разряд». Остаточное напряжение отдельного элемента должно быть не менее 1,05 в; оно контролируется аккумуляторным пробником.
Разряд аккумуляторов 2ФКН-8-1 производится 16-часовым режимом на специальное сопротивление. Ток в конце разряда 0,5 а. Аккумулятор 2ФКН-8-1 соединяется кабелем № 3 с клеммами ФКН зарядно-разрядного устройства. Переключатель ФКН верхний поставить в положение «Разряд». Остаточное напряжение должно быть не менее 2,2 в; оно контролируется аккумуляторным пробником.
(к занятию ЭиР ВиС РХБЗ Т2/3)
