4.1 Сурет - Кернеу көзі, басқарушы кернеуге ұқсас инвертті күшейткіш
Идеалды
берілу функциясы U2
= [1+(R2/R1)]U1.
4.2 Сурет- кернеу көзі , басқарушы кернеуге ұқсас электрометрикалық күшейткіш.
2. Өлшегіш
түзеткіштер: сезімталфазалық түзеткіш.
Фазалық сезімтал демодуляторлар ауыспалы
кернеуді фазалы сезгіш түзетуде өз
қолданысын тапты. Мұндай түзеткіштерде
операционды күшейткіштерді қолдану
жұмыстың дәлдігін көтеруге,кіріс
кернеуін өсіріп және шығыс кернеуін
азайтуға, түзетуімен қатар шығыс
сигналының күшеюін алуға мүмкіндік
береді.
9.9, а
және б суретінде
құрамында ОК және МОП-кілттері
(МОП-кілттері механикалық кілттер
түрінде шартты көрсетілген) бар фазалық
сезімтал демодуляторлардың сызбалары
көрсетілген.9.9
а суретінде демодулятор сызбасы
бойынша9.9,
R1=R,
R2=R,
R3=Rдеп
ескерейік. Бұл жағдайда,егер кілт жабық
болса, шығыс кернеуі мына теңдеумен
анықталады UВЫХ=
- UВХ.
Егер кілт ажыратылған болса,
9.9,асуретіндегі
сызба бойынша демодулятор кемшілігі
болып кіріс кедергісінің тұрақсыздығы
болып табылады:ол кілттің ажыратылған
немесе жабылған жағдайына байланысты
өзгереді. Бұл жағдайда 9.9,б суретіндегі
сызбадағы демодулятор ең жақсысы болып
табылады: оның кіріс
кедергісі кілт жағдайына байланысты
емес.ЕгерR1=R,
R2=R,
R3=R
деп ескерсек және R4=R,
R5=R,деп
қабылдасақ, онда демодулятор үшін 9.9,
б
суретіндегі
сызба кілттің ажыратылған немесе
жабылған жағдайларына сәйкес аламыз.
Осы коэффициенттің қарама қарсы таңбалар жағдайында тасымалдау коэффициентінің модульдерінің теңдік шарты мына теңдеуге келтіреді.
Осыдан
табамыз
kәрпімен
демодулятордың тасымалдау коэффициентінің
модулін белгілейік:

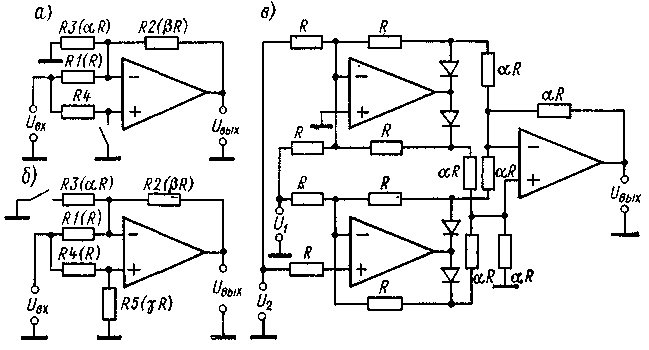

9.9 Сурет–ок негізіндегі фазалық сезімтал демодуляторлардың сызбасы
шамасын
сипаттайық:
Сонда
аламыз
Шамасын берумен және шамасын ыңғайлы таңдап, біз формулалар бойынша k, және шамаларын табамыз.Егер k=0,5 және =1, онда=2 және=1, яғниR1=R3=R4=R5=R, R2=2R
3.1Кесте
Құрылғы |
Құрылымдық сызба |
Функционалды тәуелділік Uвых=f(Uвх) |

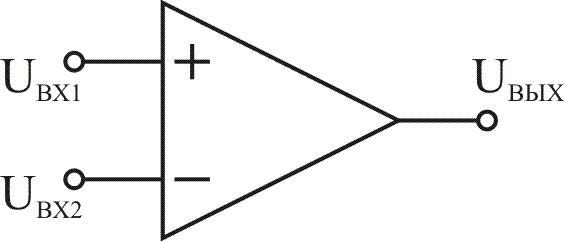

Ажыратылған О. С.мен идеалды ОК. |
|
|

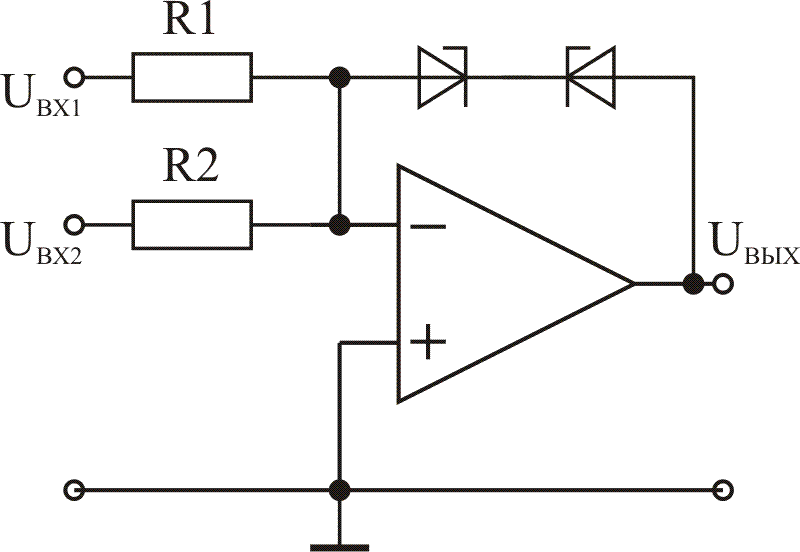

Шығыстық теңдеу негізіндегі идеалды компаратор |
|
|
л |
|
|

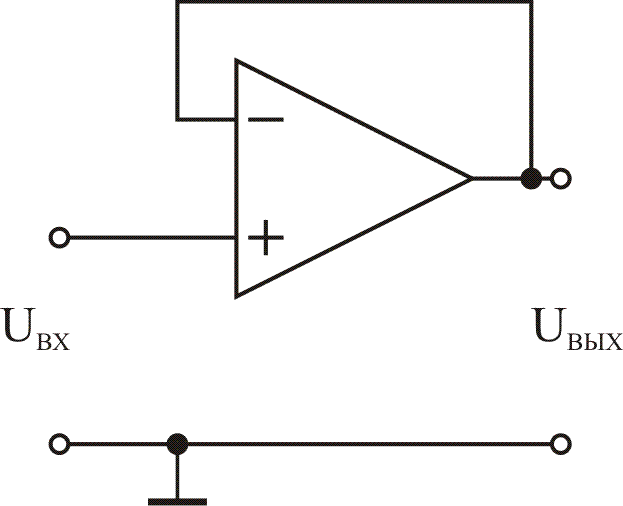

Кернеу қайталағышы |
|
Uвых=Uвх |
Инвертрленетін интегратор |
|
Uвых=Rос*Uвх/R1 |
Инвертрленетін емес күшейткіш |
|

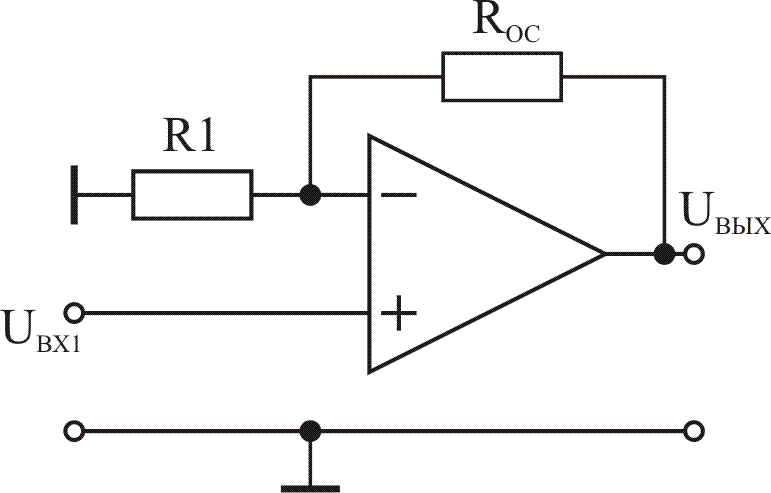

Uвых=(R1+Rос)*Uвх/R1 |

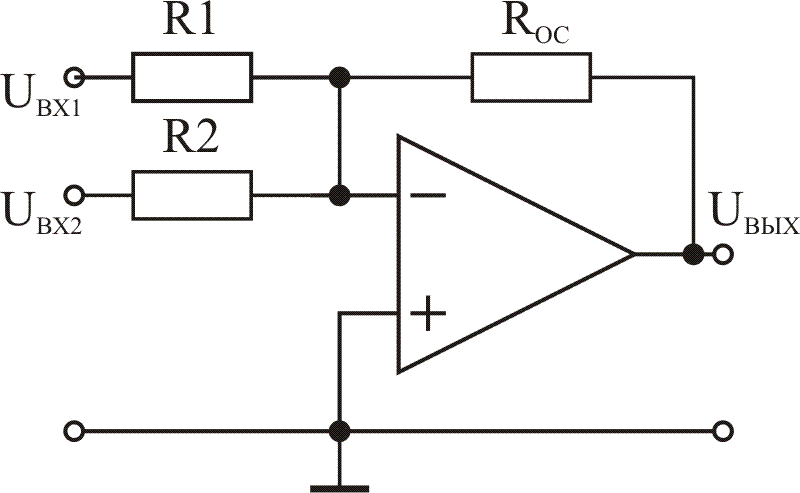

Жалпыланған қосындылы күшейткіш |
|
Uвых=-(Rос*U1/R1+ Rос*U2/R2) |

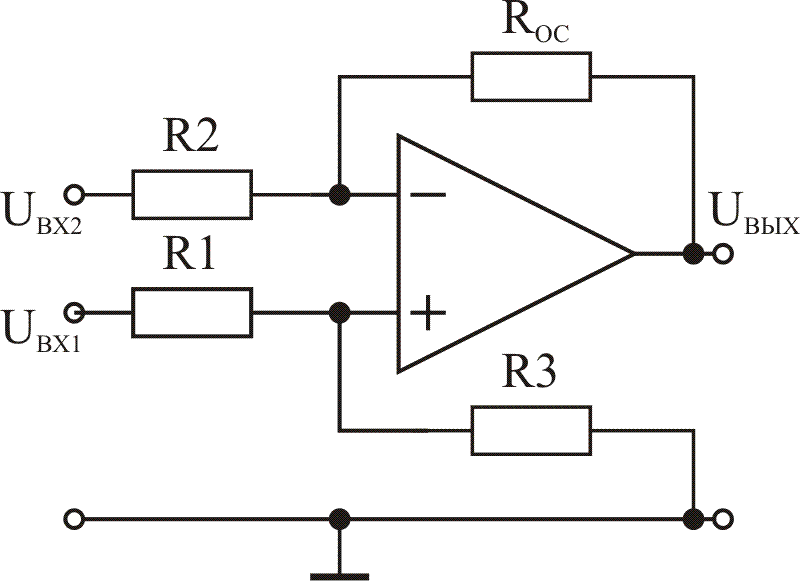

Есептегіш күшейткіш |
|
мынада R1=R2, R3=Rос Uвых=Rос*(U2-U1)/R1
|

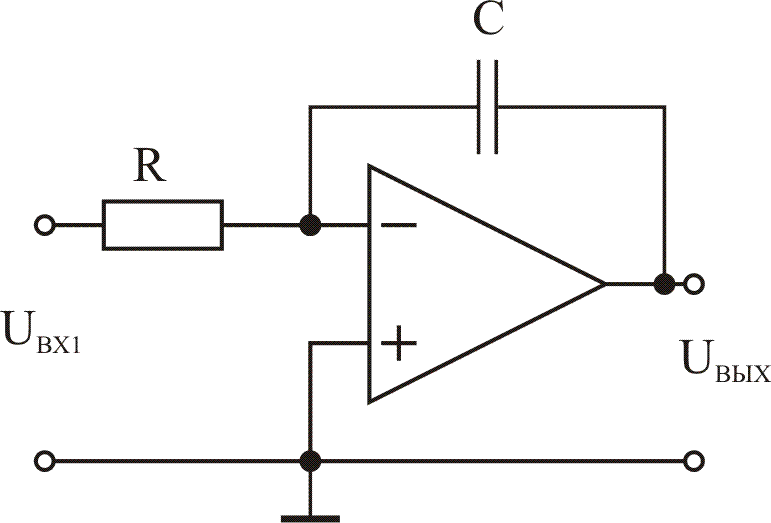

Инвертрленетін интегратор |
|
Uвых=- Егер кірістік керену тұрақты болса, шығыстық сигнал сызықтық. |

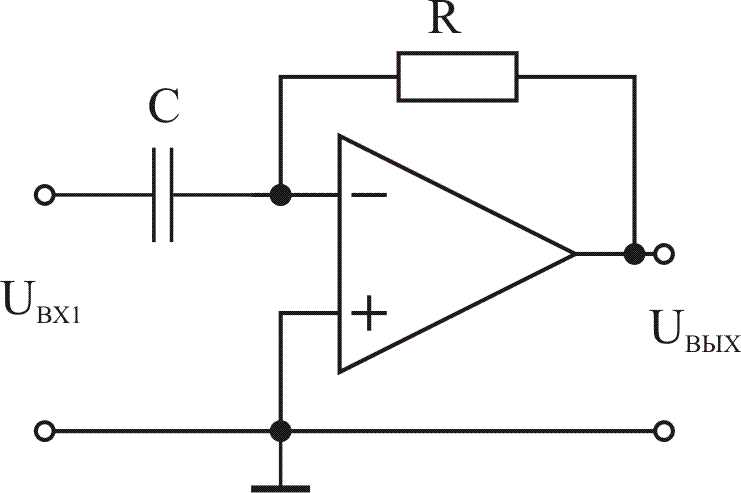

дифференциалдау сызбасы |
|
Uвых=-RC(dUвх/dt) |
