4.4 Сурет- Инверттік күшейткіш – басқарылатын кернеу, ток көзі

Идеалды берілу функциясы I₂ = U₁/R₁.

Толық кіру кедергі Z_e = r_G1  1/ jC_G1.

Толық шығу кедергі Z_a = A_DR₁  A_DR₁ _gA/j

4.5 Сурет – Электрометрлік күшейткіш- Басқарылатын кернеумен, ток көзі.

4.4 және 4.5 суретінде қарастырылып отырған ток көздерін әр түрлі мақсаттарда қолдануға болады, бірақ бұл ток көздерінде маңызды кемшіліктері бар. Осы ток көзінің ешқандай жүктемесінің соңына тұрақты потенциал жалғанбайды,ал жалғанған жағдайда шығу немесе N – кіру операциялық күшейткіші қысқартылады.Төменде көрсетілген сызбада мұндай кемшілік көрсетілмеген.

Ток көзі жерлестірілген жүктемемен

Ток көзінің әрекет принципі,4.6 суреттегі көрсетілген сызба R₁ резисторындағы кернеудің төмендеу кезіндегі шығу тогын өлшегеннен тұрады.

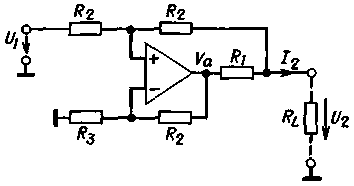

4.6 Сурет-Жерлестірілген жуктемеге арналған ток көзі, басқарылған керенумен

Шығу тогы I_a =U₁/(R₁R₂) R₃ = /(R₁+R₂) үшін .

R₁ резисторындағы кернеудің төмендеуі кіру кернеудің көлеміне тең болған кезде операциялык күшейткіштің шығу кернеуі құрылады.

R₃ құрамын нақты құрса операциялык күшейткіштегі нақты сипаттамасындағы төмен жиілігінде ток көзінің шексіз шығу кедергісін алуға болады.бұның кемшілігі, басқарылатын көздің R_g ішкі кедергісі болып келеді.

19 Тема

4 Токпен басқарылатын, ток көздері

Токпен басқарылатын ток көзңінің оңайлатылған сызбасы кернеумен басқарылатын , ток көзінің сызбасына ұқсас.Айырмашылығы сызбаның параметрлеріне тәуелді емес, байланыс белгісі ретінде кіру тогы пайдаланыды.

4.7 Сурет – токты айна

Шығу тогы I₂ = (R / R₁) I₁.

Кернеумен басқаррылатын,ток көздерінің сызбасын токпен басқарылатын, ток көзі ретінде пайдалануға болады,егер резистордың кедергісін R₁ нөлге теңестірсек ,осыдан I₂ = I₁.

Тақырып 5. ОК негізіндегі кернеу стабилизаторлары

22 Тема

1. Бір өрісті турақтандырғыш

Транзисторлы тұрақтандырғыштар тұрақты токтың бір каскадты күшейткіш аз коэффициент күшейткішінен үлкен емес тұоақтандырғыш коэфициентіне ие болады. Оданда үлкен көрсеткіштерге операциялық күшейткіш негізінде тұрақтандырғыш ие болады.

Бір полярлы тұрақтандырғыш кернеуді Операциялык күшейткіш негізінде тірек көзінен кіріске тұрақты кернеу беріп тұрғанда инверттік немесе инверттік емес күшейткіштердің сызбасы арқылы құруға болады.Осы тұрақтандырғыштардың артықшылығы болып өзгертілген тіректерде кернеудің тұрақтандырғыш белгісін және абсолютті мәнін алу мүмкіндігі.

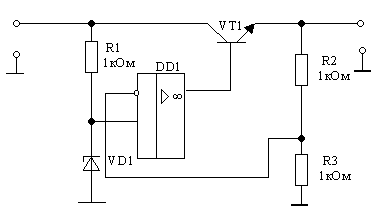

Операциялык күшейткіш кірісіне DD1 стабилитронынан тірек кернеуі берілген инвертіленген емес күшейткіштің сызбасына қосылған. Тұрақтандырғыштың шығыс тоғын үлкейту үшін VT1 транзисторындағы қайталанғыш кернеуі қолданады.

Тұрақтандырғыштың шығыс кернеуі

;

Тірек кернеуін тұрақтандыру үшін R1,DD1 параметрлі тұратандырғышты кірісіне, ал шығысына тұрақтандырғыштың өзін жалғау керек.

5.1 Сурет

Бұл жағдайда тұрақтандырғыш тоғы мынаған тең

;

және кірістік кернеудің өзгерісіне тәуелді емес.

ОК қоректендіргіші екі өрістік симметриялы емес, негізінде бірполярлы, оңдалған кернеумен орындалады. Бұл тек орыңдалған бола алатын кірістік және шығыс сигналдарының диапазондарына шектеу қойылған. Қорек көзінің сызбасына мұндай шек әсер етпейді, сондықтан теріс кернеуді қолданудан бас тартуға болады. Ал оңдалған қорек көзін екі еселендіруге болады, оның рұқсат етілетін параметрлерін көбейтуге болады.

. ОК қорек көзі үшін тұрақтандырылған емес кернеуді қолдануға шек қойылмаған, себебі бұл кернеудің тербелісі тұрақтануына әсер етпейді, себебі ОК дағы кернеу қорек көзінің шығыстық кернеудің мәні өте кіші болғандықтан
