15 Тема

10.6. Дифференциатор

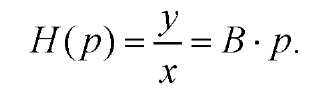

Для операции дифференцирования в опе­раторной форме можно записать следующее выражение: Из данного выражения находим передаточную функцию.

Диференциялаудың операциясы үшін операторлық формада келесі сөйлемшені жазып алуға болады:

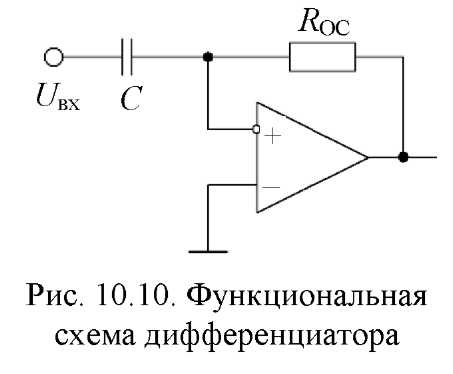

(10.10-сурет)Дифференциатордың функционалды схемасы

Көрсетілген формуладан өткізгіштік атқаратын қызметтін табамыз.

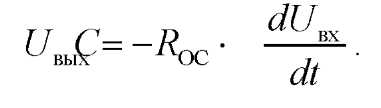

По этому выражению можно нарисовать простейшую схему (рис. 10.10). Для данной схемы:

осы формула арқылы қарапайым схема салуға болады. (10.10-сурет). Айтылған схема үшін

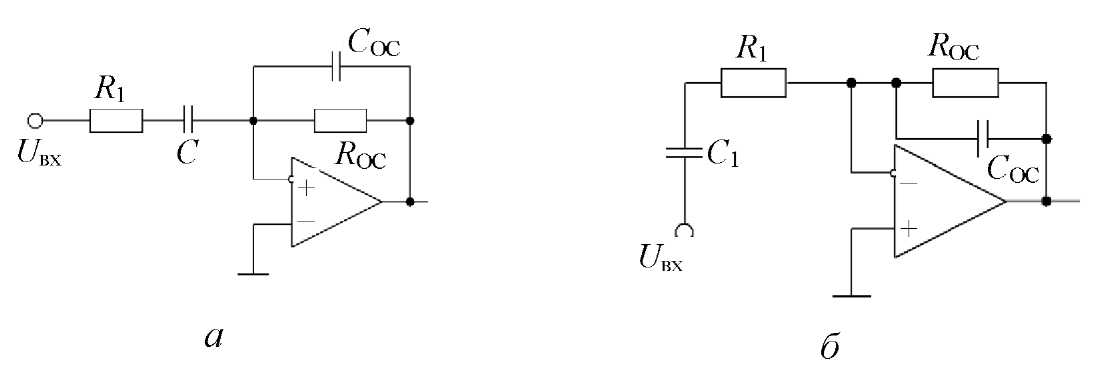

Рис. 10.11. Принципиальная схема дифференциальных каскадов

Сур. 10.11. Дифференциалды каскадтардың принципті схемасы

В простейших схемах имеет место ошибка интегрирования. Цепь С_ОС, (рис. 10.11, а) обеспечивает спад усиления на ВЧ, что устраняет дифферен­цирование собственных шумов. Цепь С₁, R₁ (рис. 10.11, б) устраняет само­возбуждение.

Жай схемаларда интегрерлеу қатесі орны болады. С_ОС сымы (10,11

,а сур.) ВЧ-ға түсуінің күшееюін қамсыздандырады,жеке шулардың дифференциялдауын серпиді. С₁, R₁ сымы (10.11. б сур.)

18 Тема

1. Кернеумен басқарылатын кернеу көзі

Басқарылған шығу кернеуі U₂ кіру кернеуі U₁ мен пропорционал болып сипатталады. Кернеу көзі негізінен күшейткіш кернеу болып келеді. Идеалданған шығу кернеу көзі шығу тогына тәуелді емес, ал кіру тогы 0 ге тең болады. Практикада идеалданған көз жуықтап қана іске асырылады.

Кернеу көздері, басқарушы кернеулердің кіші шығу кедергілері мен реттеуші күшейткіштерінің сызбалары 4.1 және 4.2 суретінде көрсетілген.

Электрометрикалық күшейткіштің кіру кедергісі өте үлкен.Төмен жиіліктерде ол Гигаом болса, практика жүзінде шексіз үлкен болып табылады.

Идеалды берілу функциясы U₂ = – (R₂/R₁)U₁

4.1 Сурет - Кернеу көзі, басқарушы кернеуге ұқсас инвертті күшейткіш

Идеалды берілу функциясы U₂ = [1+(R₂/R₁)]U₁.

4.2 Сурет- кернеу көзі , басқарушы кернеуге ұқсас электрометрикалық күшейткіш.

17тема

Токпен басқарылатын кернеу көздері

Бұнын ерекшелігі басқарушы белгі кіру ток болып келеді, бірақ ол қалған сызба бөлігіне аз әсер жасауы міндетті. Идеалды жағдайда r_е = 0 болады.

Идеалды берілетін функция U₂ = – I R. Толық кіру кедергісі Z_e = R/A_D. Толық шығу кедергісі Z = r_a/g.

4.3 Сурет – Токпен басқарылатын кернеу көзі

Шығу кернеу көзіне мынаны жазуға болады U₂ = — RI₁, егер күшейткіштің кірісіндегі ток I₁ салыстырғанда көп кем болса. Ол үшін кірісте өрістік транзистордың күшейткішін пайдаланады. Негізгі сызбада косымша қателіктер шығуы мумкін, кіру кернеуінің ескертілген қозғалысымен. Кіріс кернеудің жылжуы бірге күшейген (1 + R/R_g) сайын, кіру белгісінің көзі R_g ішкі кедергісі үлкейеді. Толық кедергінің арақатынасы алдынғы сызбамен бірдей болады. ???

18 Тема

Кернеумен басқарылатын ток көздері

Ток көздері, басқарылатын кернеу токқа I₂ жуктеме беруді қамтамасыз етеді,ол кірі кернеуіне U₂ тәуелді емес және U₁ кернеуімен жөнге келтіріледі.нақты ток көзінің эквиваленттік сызбасына мына теңдеу келеді:

r_е   және r_а   болған кезде нақты ток көзін аламыз.получим идеальный источник тока. S параметрін өткізгіштік немесе тіп тіке сызба деп атайды.

Ток көздері жерлестірілмеген жүктемемен

Инверттік және электрометрлік күшейткіш теріс қайтымды байланыс резисторында I₂ = U₁/R₁ тоғы ағады. Сонымен бұл ток R_L резисторындағы кернеудің төмендеуіне тәуелді емес. Қайтымды байланысты резистордың орнына жүктеме қосылған осы екі күшейткішті ток көзі ретінде пайдалануға болады (4.4 және 4.5 сурет).

Идеалды берілу функциясы I₂ = U₁/R₁. Толық кіру кедергі Z_e = R₁

Толық шығу кедергі Z_a = A_DR1  A_DR₁ _gA/j
