Кірісті дифференциалды (күшейткіш) каскад
Кернеу күшейткіші
Тұрақты деңгейдің жылжу сызбасы және кіріс каскад – қуат күшейткіші
Дифференциалды күшейткіш сызбасы негізінде жасалған кірістік каскад ОК-ның негізгі құрылымы болады, ол кірістік параметрлер сияқты күшейткіштің толығымен қателіктерін анықтайды.
Сурет 3.1 – Интегралды ОК – тің құрылымдық сызбасы
Кірістік каскад күшейткіштің үлкен коэффициентіне ие, ОК параметрлеріне олардың разбалансының әсерін төмендеткізіп, келесі каскадтардың күшейткіштерін төмендеткізу үшін.
ОК интегралды екінші және үшінші каскадтары біріктірілген және сигналдардың кейбір күшейткіштеріне, шығыстық каскадтардың деңгейіне, күшейткіштердің кірісі мен шығсының шешуіне арналған.
ОК-ның қуатты күшейткіші төменгі омды жүктемемен ұзақты каскадтардың айқындау үшін арналған.
9 тема
2. Операциялық күшейткіштерінің негізгі характеристикалары
Операциялық күшейткіштер аналогты сигналдырмен әртүрлі үрдістерді орындау үшін:
күшейту және әлсіздену,
қосу мен азайту
интегралдау немесе дифференциалдау
логарифмдеу немесе потенциалдау
олардың түрленуі және т.б.
Бұл барлық ОК үрдістері кері байланыстың оң және теріс тізбектерінің көмегімен орындалады, оның құрамына кедергі, сыйымдылық, индуктивтік, диодтар және тұрақтандырғыштар, транзисторлар және басқа элементтер.
3.1. Кестесінде ОК қолданатын кейбір сызба жіктеулері көрсетілген, және теңдеу идеалды ОК үшін Uвых= f(Uвх) функционалды тәуелділіктермен сипатталады.
10 Тема
10. Базадағы ОК-тің аналогты құрылғылардың элементі
Функциональные узлы аналоговых устройств реализуют по единой общей схеме, состоящей из ОУ, охваченной глубокой обратной связью. Обратная связь позволяет формировать амплитудную характеристику, соответствующую реализации заданной математической функции, или реализовать другие функции, например, обеспечить стабилизацию напряжения или генерацию синусоидальных колебаний.
Аналогты құрылғылардың функционалды түйіндердің бірегей жалпы схема бойынша құрастырады,ОК-тен тұратын терең кері байланыспен қамтылады.Кері байланыс амплитудалық сипаттаманы құрастыруға рұқсат береді, берілген математикалық функциялармен сәйкес тендіруін іске асырады, немесе басқа функциялардыіске асырады,мысалы, кернеудің тұрақтылығын қамтамасыз етеді немесе синусоидалы тербелістің генерациясын.
10.1. ОУ в линейных схемах
10.1 ОК сызықтық схемада.
Линейными считаются схемы, у которых входной и входной сигналы связаны линейным оператором.
Сызықтық схема - кірістік немесе шығыстық схема сызықтық оператормен байланысты деп айтамыз.
10 Тема
Инвертирующий
усилитель.
Схема
инвертирующего усилителя показана на
рис.
10.1.
Сопротивление r2
=
r1
вводится
для компенсации смещения из-за наличия
входных токов в реальном ОУ. Необходимо,
чтобы по каждому входу были одинаковые
сопротивления. Для определения r2
нужно
учитывать выходное сопротивление
собственно усилителя
и
внутреннее сопротивление генератора
Rг.
Обратная связь в данной схеме параллельна
по напряжению.

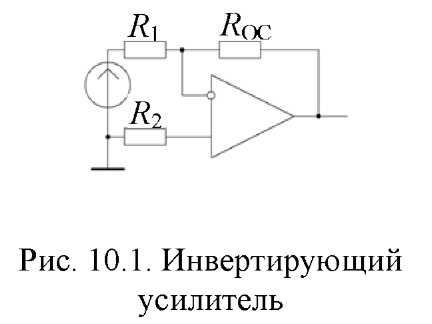

Инверторлаушы күшейткіш. Инверторлаушы күшейткіштің схемасы 10.1-ші суретте көрсетілген . Орын ауыстыруды өтеу үшін шынайы ОК-тің кірістік тогының болуынан r2 = r1 енгізіледі. r2- ні анықтау үшін өзіндік күшейткіштің шығыстық кедергісін және Rг генераторының ішкі кедергісін ескеру керек.Кері байланыс бұл схемада кедергіге байланысты параллельді.
R2 ұйғарымы үшін ескеруге керекке үдеткіштің шыға берістің қарсылығының меншікті және RГ генераторының ішкі қарсылығын
Учитывая,
что в идеальном ОУ
можно
записать:
Идеалды ОК-те екенін ескере отырып,былай жазуға болады:
