41 Тема 4. Чебышев фильтрі
Чебышев фильтрінің сипаттамасында өткізу жолағында толқын тәрізді тісшелері бар және басылу жолағында біркелкі. Осындай фильтрдің өткізу жолағындағы сипаттаманың тісшелер саны оның қатары үлкен болса көп. Бұл тісшелердің амплитудасы фильтрдің құрылысы кезінде берілуі мүмкін және ол әдетте 0,5;1;2 немесе 3дБ деңгейінде орнатылады, сонда тісшелердің мүмкін амплитудасының көбеюі ауысу аймағында фильтр сипаттамасының күшті иілуін алуға мүмкіндік береді.
Ауысу аймағында Чебышев фильтрінің сипаттамасының иілуі бір полюске 6дб/октавадан асуы мүмкін. Чебышев фильтрі ауысу аймағында әлсіреудің өзгеруінің өте үлкен жылдамдығы, яғни сипаттаманың өте күшті иілуі болған жағдайда ғана әжептәуір пайдалы болады.
Фильтрдің ауысу аймағындағы әлсіреудің (дб-да) жиіліктен тәуелділігі келесі түрде:
;
n- фильтр реті
- 1 және 0 арасында мән қабылдайтын және өткізу аймағында фильтр сипаттамасының әркелкілігін сипаттаушы тұрақты: 0,5дб әркелкілігі =0,3493 шамасына,ал 3дБ әркелкілігі =0,9976 сәйкес.
Бұл Баттерворт фильтріне қарағанда 20lg + 6 (n-1) шамасына үлкен.
Берілген иілуде Чебышев фильтрінің сипаттамасы ауысу аймағында Баттерворт фильтріне қарағанда өте қарапайым және полюстар санынан аз, және оларды өткізу аймағында фильтрдің амплитудалық жиілікті сипаттамасы біркелкі болуы қажет болмаған жағдайда ғана қолдануға болады.
Чебышев фильтрінде Баттерворт фильтріне қарағанда фаза бойынша қалуы сызықты емес. Чебышев фильтрінің реті және әркелкілігі үлкен болған сайын(өткізу аймағында),оның фазалы жиілікті сипаттамасы тым сызықты емес және осындай фильтрдің кірісіне сатылар мен импульстар бергеннен көп қалдықтар аламыз.
Сипаттама шыңы қысқару жиілігімен сәйкес келмейді, оның шамасы өткізу аймағындағы сипаттаманың әркелкілігінен тәуелді. Шың жиілігі қысқару жиілігінің теңдеуімен байланысты
- ТЖФ
- ЖЖФ;
- өшу коэффициенті
48 Тема
10.10. Умножитель аналоговых сигналов
10.10. Аналогты сигналдардың көбейткіші
Операция умножения может быть выполнена несколькими методами. Наиболее часто применяют следующие:
Көбейтінді операциясы бірнеше әдістермен жасалуы мүмкін. Ең көп қолданылатындары:

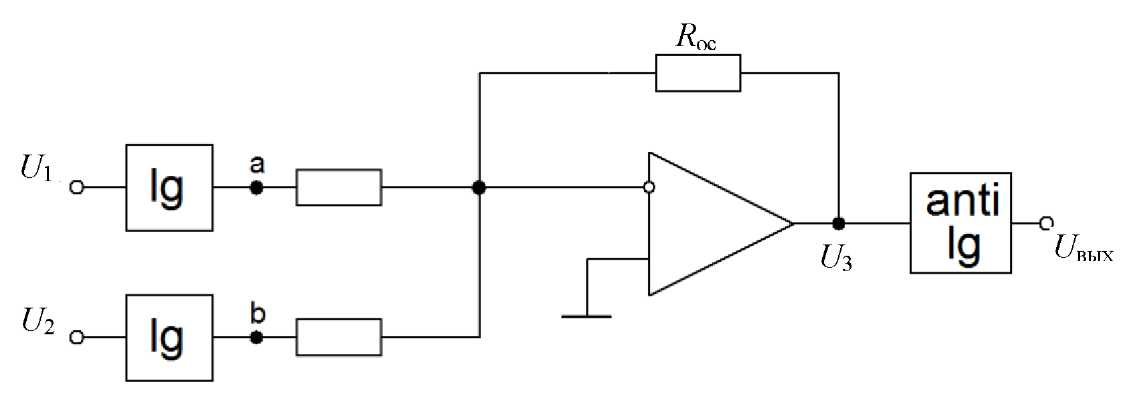

Рис. 10.15. Схема реализации умножения сигналов методом логарифмирования
10.15. Сурет. Логарифмдеу әдісі арқылы сигналдарды көбейтуді іске асырудың схемасы.
1. Метод логарифмирования сигналов (рис. 10.15).
2. Метод управления передаточной проводимостью транзисторов.
1. Сигналдарды логарифмдеу әдісі (10.15. сурет)
2. Транзисторлардың өткізгіштік өтімділігін басқару әдісі.
Частное от деления двух аналоговых сигналов получают путем вычитания их логарифмов и взятия антилогарифма от этой разности.
Екі аналогты сигналдардың жеке бөлімдерін олардың логарифмдерін есептеу және осы әр түрліктен антилогарифмді алу арқылы алады.
50 Тема
10.9. Логарифмический усилитель
Логарифмический усилитель (ЛУ) - усилитель, у которого выходное напряжение пропорционально по времени логарифму U. Функциональная схема такого усилителя показана на рис. 10.14.
